• 데모 보드 유형: 팔
  • 브랜드 이름: CayoXin
  • 근원: CN (정품)


옵션정보

[(200003982)RP2040 (No Touch)]


[(200003983)RP2040 (With Touch)]

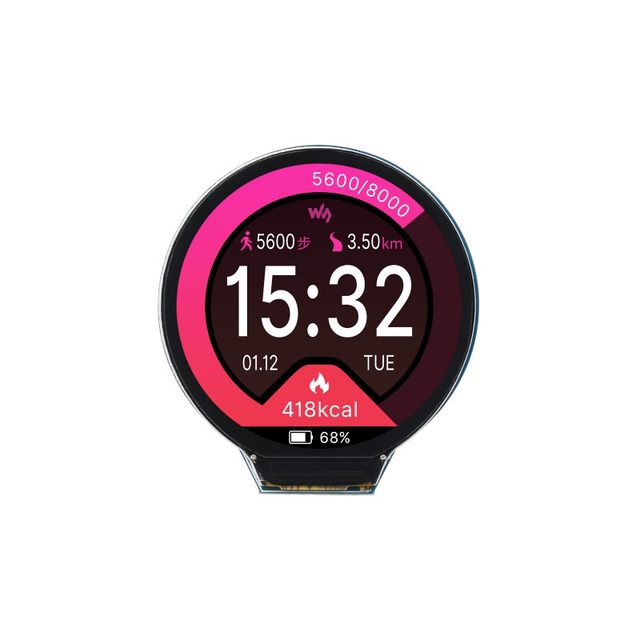

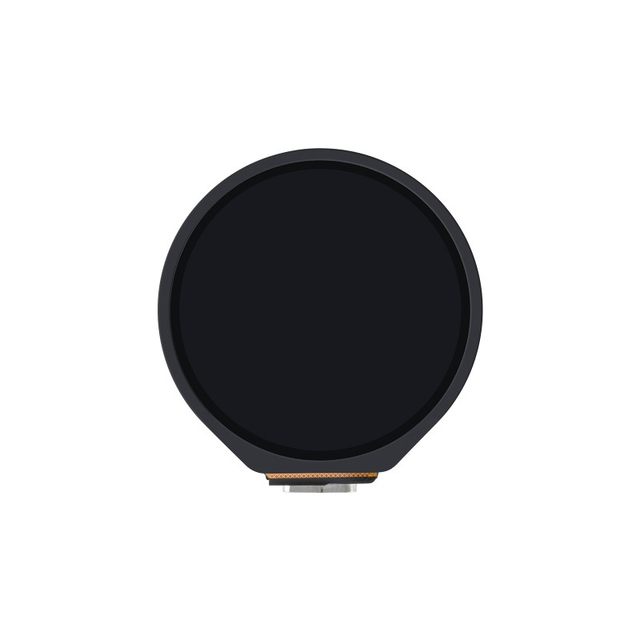

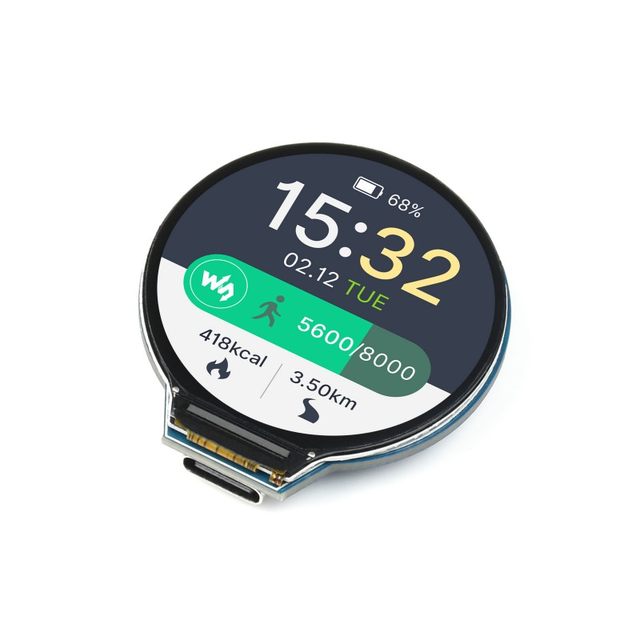

RP2040 마이크로 컨트롤러 개발 보드 1.28 인치 라운드 LCD 컴팩트 사이즈, 가속도계 및 자이로스코프 센서 터치/터치 없음 선택적 필요
RP2040-LCD-1.28 터치/터치 없음

라즈베리 파이 RP2040 기반



주요 기능 포함

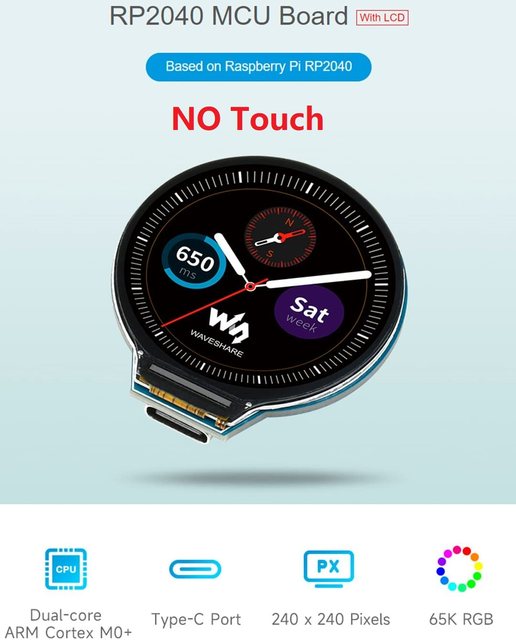

RP2040 (터치 없음):
1. 영국의 라즈베리 파이가 설계 한 RP2040 마이크로 컨트롤러 칩
2. 듀얼 코어 암 Cortex M0 + 프로세서, 133 MHz까지 실행되는 유연한 클럭
3. 264KB 의 SRAM 및 2MB 의 온보드 플래시 메모리
4. Type-C 커넥터를 최신 상태로 유지하고 사용하기 쉽습니다.
5. 선명한 컬러 사진을위한 온보드 1.28 인치 240 × 240 픽셀 65K 다채로운 IPS LCD 디스플레이
6. 리튬 배터리 충전/방전 헤더, 모바일 장치에 적합
7. 모든 GPIO 핀은 1.27 피치 암 헤더를 통해 조정됩니다
8. 장치 및 호스트 지원 기능이있는 USB 1.1
9. 저전력 수면 및 휴면 모드
10. USB를 통한 대용량 저장 장치를 사용하여 드래그 앤 드롭 프로그래밍
11. 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 비트 ADC, 16 × 제어 가능한 PWM 채널
12. 정확한 시계 및 타이머 온칩
13. 온도 센서
14. 가속 부동 소수점 라이브러리 온칩
15. 8 × 사용자 정의 주변기기 지원을 위한 프로그래밍 가능한 I/O (PIO) 상태 시스템

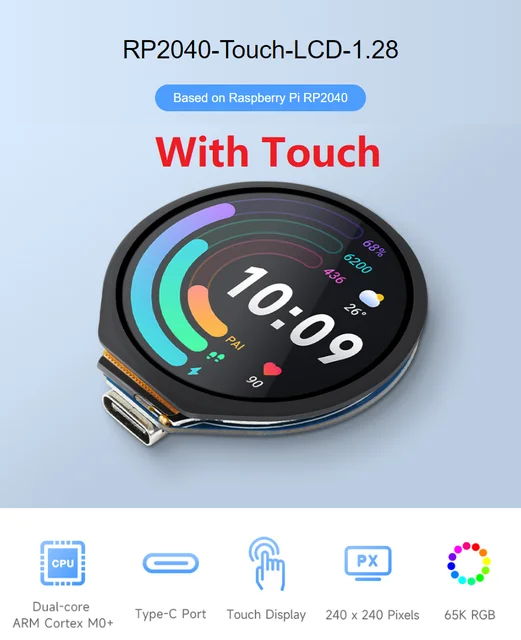

RP2040 (터치 포함):
1. 영국의 라즈베리 파이가 설계 한 RP2040 마이크로 컨트롤러 칩
2. 듀얼 코어 암 Cortex M0 + 프로세서, 133 MHz까지 실행되는 유연한 클럭
3. 264KB 의 SRAM 및 4MB 의 온보드 플래시 메모리
4. Type-C 커넥터를 최신 상태로 유지하고 사용하기 쉽습니다.
5. 온보드 1.28 인치 정전식 터치 디스플레이, 240 × 240 해상도, 65K 컬러
6. 리튬 배터리 충전/방전 헤더, 모바일 장치에 적합
7. 장치 및 호스트 지원 기능이있는 USB 1.1
8. 저전력 절전 및 휴면 모드
9. USB를 통한 대용량 저장 장치를 사용하여 드래그 앤 드롭 프로그래밍
10. 정확한 시계 및 타이머 온칩
11. 온도 센서
12. SH1.0 커넥터를 통한 6 × GPIO 핀
작은 크기, 더 많은 가능성을 터치

다양한 스마트 장치 개발에 적합

인간-컴퓨터 상호 작용 기능 실현 가능

(옵션 터치 필요)

듀얼 코어 암 프로세서

듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz까지 실행되는 유연한 시계


C/C ++, 마이크로 파이썬, 아두이노 지원

쉽게 시작할 수 있도록 지원하는 포괄적인 SDK, 개발 리소스, 자습서

기내에는 무엇이 있습니까?
RP2040 (터치 없음):
① USB Type-C 커넥터: 장치 및 호스트 지원 USB 1.1
② ETA6096
고효율 리튬 배터리 충전 관리자
③ 배터리 헤더
3.7V 리튬 배터리의 MX1.25 헤더는 보드에 전원을 동시에 공급하는 배터리 광고를 재충전 할 수 있습니다.
④ QMI8658C
IMU, 3 축 자이로 스코프 및 3 축 가속도계 포함
⑤ 1.27mm 피치 헤더
모든 GPIO 및 디버그 핀 조정
⑥ W25Q16JVUXIQ
2MB NOR-플래시
⑦ RP2040
듀얼 코어 프로세서, 최대 133MHz 작동 주파수
⑧ 리셋 버튼
□ 부팅 버튼
다운로드 모드로 들어가려면 재설정 할 때 누르십시오.

RP2040 (터치 포함):
① USB Type-C 커넥터
USB1.1 호스트 및 슬레이브 장치 지원
② ETA6096
고효율 리튬 배터리 충전 관리자
③ RT9013-33GB
500mA 낮은 드롭 아웃, 낮은 소음, 초고속 LDO
④ W25Q128JVSIQ
16MB NOR-플래시
⑤ RP2040
듀얼 코어 프로세서, 최대 133MHz 작동 주파수
⑥ QMI8658
6 축 IMU에는 3 축 자이로 스코프와 3 축 가속도계가 포함됩니다.
⑦ 부팅 버튼
다운로드 모드로 들어가려면 재설정 할 때 누르십시오.
⑧ RESET 버튼
⑥ MX1.25 배터리 헤더
3.7V 리튬 배터리용 MX1.25 2P 커넥터, 충전 및 방전 지원

  1. 핀 정의

RP2040 (터치 없음):


RP2040 (터치 포함):


치수 개요


RP2040 (터치 없음):


RP2040 (터치 포함):

패키지 내용물


RP2040 (터치 없음)

RP2040-LCD-1.28 x1

RP2040 (터치 사용)
RP2040-Touch-LCD-1.28 x1

RP2040-Touch-LCD-1.28 x1

SH1.0 12PIN 케이블 x1

리소스 및 서비스


RP2040 (터치 없음): Waveshare.com/wiki/RP2040-LCD-1.28
RP2040 (터치 포함): Waveshare.com/wiki/RP2040-Touch-LCD-1.28
