개요

이것은 I2C 인터페이스를 통해 UV 인덱스 값을 직접 출력 할 자외선 센서 보드입니다. 3.3V 및 5V 레벨 모두와 호환됩니다. 이것은 I2C 인터페이스를 통해 UV 인덱스 값을 직접 출력 할 자외선 센서 보드입니다. 3.3V 및 5V 레벨 모두와 호환됩니다.

기능

Si1145 칩을 임베디드 adc와 통합하고 자외선뿐만 아니라 주변 광도도 감지합니다. I2C 인터페이스를 통해 직접 출력 UV 인덱스 값, 교정 필요 없음 인터럽트 출력, 프로그래밍 가능한 상부/하부 임계 값 지원 온보드 전압 변환기, 3.3V/5V 작동 전압과 호환 가능

사양

작동 전압: 3.3V ~ 5V 치수: 26mm × 16mm 장착 구멍 크기: 2.0mm 작동 온도: -40 ~ 85 ° c

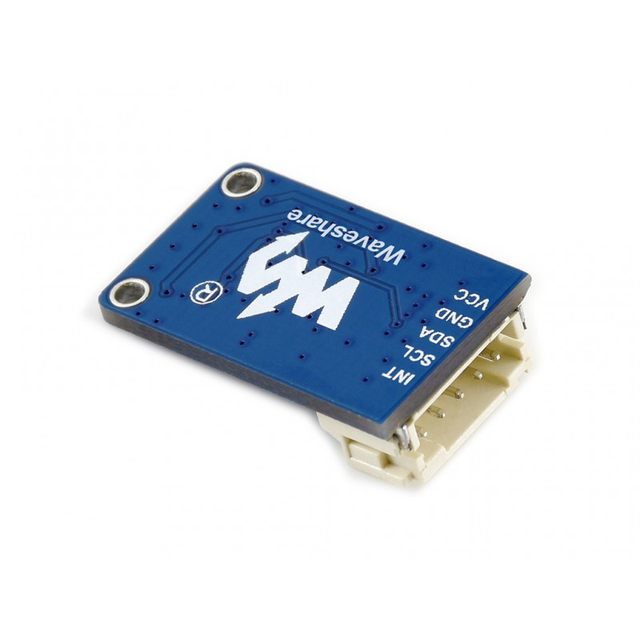

핀아웃

VCC: 전원 입력, 3.3V/5V GND: 접지 SDA: I2C 데이터 핀 SCL: I2C 클록 핀 INT: 인터럽트 출력, 옵션

치수

자원

Wiki : www.waveshare .com/wiki/uv_sensor_ (B)

패키지 내용

UV 센서 (B) x1 PH2.0 5 핀 와이어 x1
