- 데모 보드 유형: 팔
- 브랜드 이름: DFRobot
FireBeetle 커버 OV7725 카메라 및 오디오 기록 미디어 모니터 보드, NAU8822 코덱 IIS SD 카드 이어폰 마이크 사물 인터넷 라디오 클라우드 이미지 인식
소개
- DFRobot FireBeetle 시리즈는 사물 인터넷 (IoT) 용으로 설계된 저전력 소비 개발 모듈입니다. FireBeetle 커버-카메라 및 오디오 미디어 보드는 NAU8822 코덱 IIS, OV7725 카메라, SD 카드 (SDIO), 이어폰 및 마이크를 연결하는 인터페이스를 제공하는 IoT 용 멀티미디어 장치입니다.
- 또한 미니 마이크 입력 인터페이스를 갖추고 있습니다. NAU8822 코덱 ll은 12 8Ω BTL 라우드 스피커와 40mW 16Ω 이어폰을 모두 구동 할 수 있습니다. 직접 연결이 지원됩니다. 한편 NAU8822 는 DAC 사운드 신호 수집 및 프로그래밍 가능한 마이크 증폭기를 지원합니다. 녹음 기능은 온보드 마이크 인터페이스 또는 마이크로 음성을 입력 한 다음 SD 카드로 저장할 때 사용할 수 있습니다. 또한 OV7725 카메라에 연결하면 사진을 찍는 기능을 사용할 수 있습니다.
- FireBeetle 메인 보드 (예: ESP32 메인 보드) 을 사용하면 FireBeetle 커버-카메라 및 오디오 미디어 보드는 MP3, 레코더, 카메라가 될 수 있습니다. 인터넷에 연결되면 인터넷 라디오, 클라우드 이미지 인식이 될 수 있습니다.
- 참고:
- 이 미디어 보드는 현재 FireBeetle ESP32 메인 보드만 지원하며, 다른 메인 보드에는 IIS 인터페이스가 장착되어 있지 않습니다.
- 카메라의 플랫 리본 케이블은 비교적 쉽게 깨지기 쉽습니다. 카메라 샷은 SD 카드 슬롯과 반대여야합니다.
- 비디오 촬영 및 전송을 지원하지 않습니다.

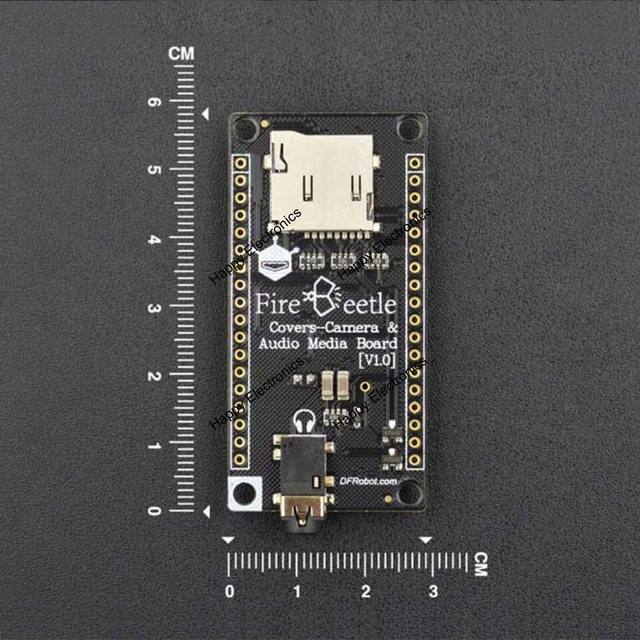

사진
사양
- 작동 전압: 3.7V ~ 5.5V (VCC)
- 출력 전압: 3.3V
- 사용자 정의 버튼: IO16(DI) 에서 테스트
- X1 재설정
- SD 카드:
- 버스 인터페이스: SDIO 프로토콜
- 기본 전송률: 10MHz
- 최대 전송 속도: 20MHz
- 카메라 OV7725: (아래 데이터는 참조 용입니다. 일부 기능은 현재 ESP32 에서 실현할 수 없습니다).
- 감광성/감광성 배열: 640*480
- 광학 크기: 1/6"
- 시야각: 25 °
- SCCB 표준 인터페이스
- 출력 픽셀 형식: Raw RGB,RGB(RGB4:2:2 ,RGB565/555/444),YCbCr (4:2:2)
- 이미지 크기: VGA,QVGA 및 CIF ~ 40x30
- 가변 픽셀 서브 샘플링
- 자동 이미지 제어: 자동 노출 제어 (AEC), 자동 이득 제어 (AGC), 자동 화이트 밸런스 (AWB), 자동 밴드 필터 및 자동 블랙 레벨 (ABL) 보정.
- 이미지 품질 관리: 채도, 톤, 감마, 선명도 및 간섭 방지
- ISP: 소음 감소 및 결함 보정
- 렌즈 음영 보정
- 자동 채도 조정
- 프레임 동기화
- 고정 초점
- NAU8822:
- DAC:94dB SNR , -84db THD
- ADC:90dB SNR , -80dB THD
- 통합 BTL 라우드 스피커 드라이브: 1W 8Ω
- 통합 이어폰 드라이브: 40mW 16Ω
- 통합 프로그래밍 가능 마이크 앰프
- 일반 샘플링 속도: 8KHz, 48KHz, 96KHz, 192KHz
- 표준 비디오 인터페이스: PCM 및 I2S
- 마이크:
- 유형: 일렉 트릿 커패시터
- 출력: 아날로그
- 방향: 전 방향
- 주파수 범위: 100Hz ~ 15KHz
- 감도: -43dB ± 5dB 94dB rtl
- 신호 대 잡음비: 58Db
문서
- 제품 wiki: // www.dfrobot.com/wiki/index.php/FireBeetle_Covers-Camera%26Audio_Media_Board_SKU:DFR0498
- 더 많은 문서: // www.dfrobot.com/wiki/index.php/FireBeetle_Covers-Camera%26Audio_Media_Board_SKU:DFR0498#More_Documents
배송 목록
- FireBeetle 커버-카메라 및 오디오 미디어 보드 (V1.0) X1
- OV7725 카메라 X1
- 18pin-2.54mm 수 핀 헤더 × 2
- 18pin-2.54mm 암 핀 헤더 × 2
