• 데모 보드 유형: 팔
  • 브랜드 이름: FRIENDLYELEC
  • 근원: CN (정품)


Smart6818 CPU 보드는 FriendlyARM에서 산업용 애플리케이션을 위해 설계 및 개발한 옥타 코어 Cortex-A53 CPU 보드입니다. Asa Smart210 CPU 보드의 후계자는 5GHL 까지 동적 주파수 스케일링과 삼성 옥타 코어 Cortex-A53 S6818 SoC를 사용합니다 표준 Smart6818 CPU 보드에는 2GB DDR3 RAM 및 8GB eMMC가 있습니다. PMU는 소프트웨어 전원 끄기/켜기 및 웨이크업 기능을 지원합니다. 또한 Gbps 이더넷 및 오디오 잭으로다양한 산업 응용 프로그램.

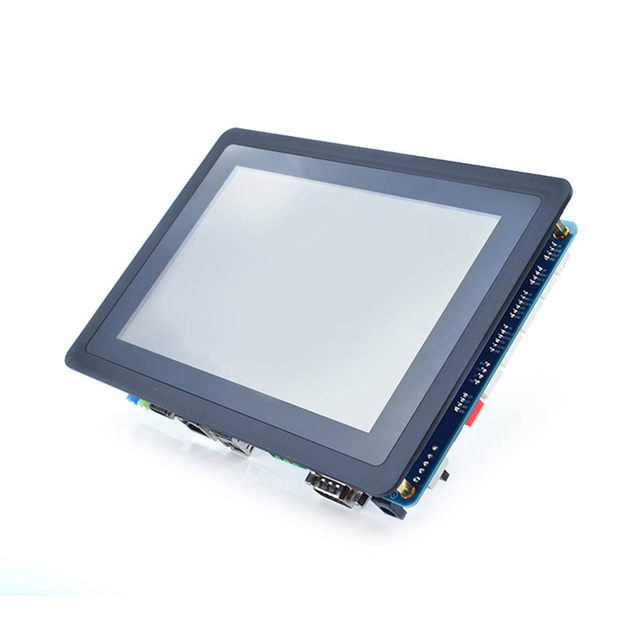

Smart6818 CPU 보드는 총 174 개의 핀을 포함하는 2.0mm 피치 이중 행 핀 헤더 (P1, P2 및 P4) 를 사용합니다. 이 핀에는 가장 많이 사용되는 인터페이스 핀이 들어 있습니다. 기본적으로 P1 과 P2 는 보드에 납땜되어 있으며 P4 는 사용자의 응용 프로그램에 남겨 둡니다. 그것은 다양한 FriendlyARM LCD와 함께 작동 할 수 있습니다 예를 들어 3.5 "LCD, 4.3" LCD, 5 "LCD, 7" LCD 및 10.1 "LCD 등.

또한 Smart4418/6818SDK 캐리어 보드가 있어 Smart6818 CPU 보드의 다양한 포트와 인터페이스를 사용할 수 있습니다. Smart4418 SDK 캐리어 보드에는 SATA 인터페이스와 외부 4G 모듈을 지원하는 최소 PCIe 인터페이스가 있습니다. RPi의 인터페이스와도 호환됩니다.



기술 사양 CPU 및 SDK 보드:

CPU

모델: 삼성 S5P6818
코어 수: Cortex-A53 옥타 코어
주파수: 400M Hz-1.4GHz

메모리

RAM: 2GB DDR3, 최대 800MHz

수납

EMMC: 8GB/16GB/32GB

전원 관리

동적 전압 스케일링, 소프트웨어 전원 끄기 및 RTC 경보 전원 켜기 기능을 지원합니다.

연결성

이더넷:고유 한 MAC을 사용하는 Gbps 이더넷 (RTL8211E)

비디오

?

  • 비디오 출력/디스플레이-RGB 병렬 I/F(24 비트), LVDS 및 HDMI 1.4a

  • 비디오 입력-DVP 카메라 인터페이스 및 MIPI-CSI

오디오

?

  • 1 x 오디오 코덱 칩

  • 1 x 온보드 마이크

  • 1 x 오디오 잭

  • 오디오 출력-헤드폰 출력 및 HDMI 오디오

?

ADC

?

ADC - CPU 내부 ADC, 7 채널, 12 비트, 범위: 0 - 1.8V

핀 헤더

3x2.0mm 피치 이중 행 핀 헤더, 총 174 핀

외부 인터페이스

  • SDIO/MMC * 2

  • SPI * 2

  • 12C * 3

  • UART * 5

  • PWM * 3

  • GPIO * 24

OS/소프트웨어

  • 안드로이드 7.1.2

  • 안드로이드 7.0

  • 루분투 16.04

  • 우분투 코어

  • 프렌들리 코어 16.04

  • FriendlyWrt 19.07-스냅 샷 (64 비트)

  • 데비안 8

  • U-부팅

커널 버전

  • Linux-4.4-LTS

  • U-boot-2016.01

USB

?

  • USB 2.0-호스트 xl, OTG xl

LED

  • 1 x 전원 LED

  • 2 x GPIO 제어 LED

기타

  • 전원 키 입력

  • 리셋 입력

  • RESET 출력

  • RTC 배터리 입력

  • 히트 싱크 용 장착 구멍 * 2

  • 서미스터

?

전원

DC 5V 최대 2A

치수

  • PCB: 74x55mm, 8 층

  • -40 ℃에서 80 ℃
