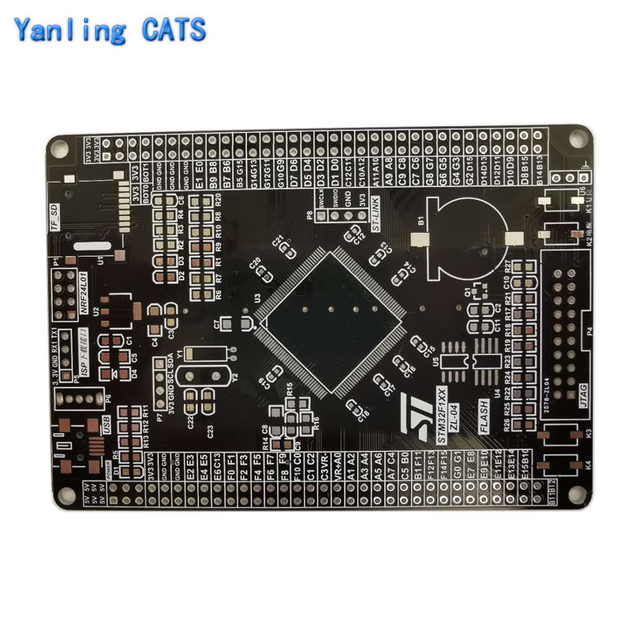

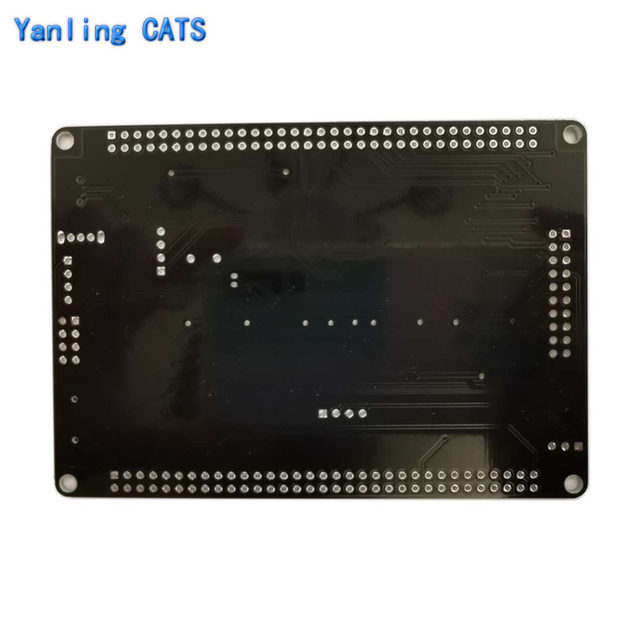

개발 보드 소개

MCU: STM32F103 LQFP144 칩 모두 기판에 용접 가능 포장: LQFP144 시뮬레이션 다운로드 인터페이스: SWD / JTAG 인터페이스, 지원 JLink 디버거 무게: 46g/2 개 색상: 그림 쇼로 PCB 보드 크기: 72mm x 103mm

기@@ 내 리@@ 소@@ 스:

1.1 전원 표시기, 2 LED 표시기 (공통 IO 포트에 연결) 2. SD 카드 실험을 용이하게 하기 위해 TF-SD 카드 확장 3. 리셋 키 1 개, 독립 키 2 개, 웨이크업 버튼 1 개 4. stm32f103zx 칩에 사용되는 모든 IO 핀이 꺼집니다. 5. ISP 직렬 포트 다운로드 인터페이스 * 1 6. Slink 시뮬레이션 인터페이스 * 1 7. JTAG 시뮬레이션 인터페이스 * 1 8. 1 채널 nf24c01 무선 모듈 인터페이스 확장 9. AT24C02 메모리 칩을 확장하여 IIC 실험을 용이하게 10. SPI 실험을 용이하게하기 위해 W25 * 16 플래시 칩 확장 11. 온도 측정 실험을 용이하게하기 위해 1 채널 DS18B20 인터페이스 확장 12. 단방향 OLED LCD 인터페이스 확장

참조 자료:

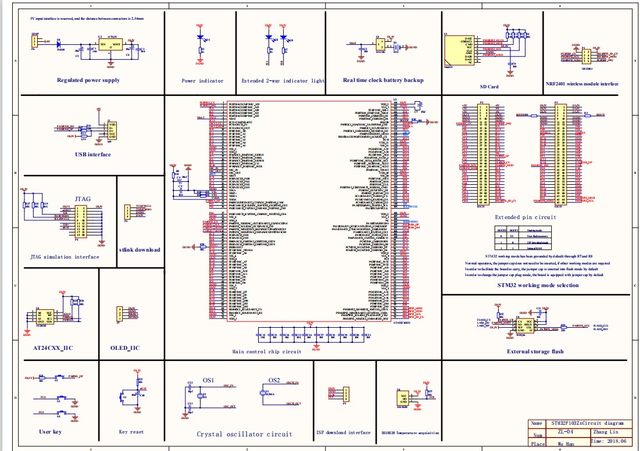

참조 자료를 보내려면 이메일 주소를 남겨주세요. 1. 보드 회로도 2. 기내에 있는 부품 목록
