• 모델 번호: FT232 USB UART Board (Type A)
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 증명서: NONE
  • 근원: CN (정품)
  • Overview: USB TO UART
  • Features: FT232, USB Type A connector, UART interface
  • Resources: USB Driver, Schematic, Datasheet PDF of Related Chips
  • Manufacturer: Waveshare
  • Place of Origin: Guangdong, China (Mainland)
  • Output voltage level: 5V or 3.3V
  • LEDS: TXD LED, RXD LED, POWER LED
  • Frequency: Low frequency
  • Power: Low power


FT232RL FT232 USB 3.3V 5V to TTL 직렬 어댑터 모듈 FT232RL USB for Mini Port

USB 유형 A 커넥터가있는 USB TO UART 솔루션

주의: 이 제품은 특허로 보호되며, 사본을 만드는 사람은 누구나 법을 추구하는 책임이 있어야합니다.

개요

FT232 USB UART 보드 (유형 A)USB-to-UART 직렬 변환기 FT232, USB 유형 a 커넥터 및 3 개의 led가 특징 인 액세서리 보드입니다: TXD LED, RXD LED, POWER LED.

보드에 제공된 VCC 출력 수준을 선택하는 데 사용되는 점퍼도 있습니다.

  • 점퍼를 짧게하여 출력 전압 레벨을 5V 또는 3.3 v로 선택합니다. 이 경우 액세서리 보드는 USB 연결에서 전원이 공급되며 대상 애플리케이션 보드에 전원을 공급합니다.
  • 점퍼가 열려있는 경우 액세서리 보드는 대상 애플리케이션 보드 (3.3V-5V) 에서 전원을 공급해야합니다.

TXD, RXD, RTS # 및 CTS # 은 온보드 납땜 핀 헤더에 연결되고 다른 핀은 드릴 구멍에 액세스 할 수 있습니다. 별도의 핀 헤더 (40 핀 수 및 40 핀 암) 도 제공됩니다.

참고: Windows 8 을 지원합니다.

기능

FT232, USB 유형 A 커넥터, UART 인터페이스, VCC 출력 레벨 선택 점퍼

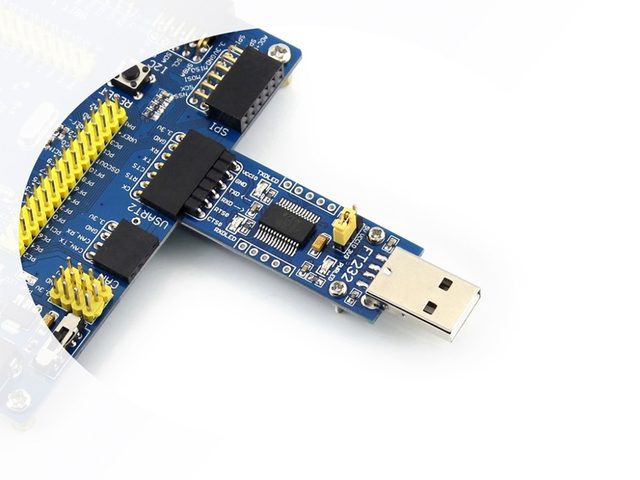

사진

치수

패키지 포함

무게:0.013 kg

  1. FT232 USB UART 보드 (유형 A) × 1
  2. × 2
  3. × 1
