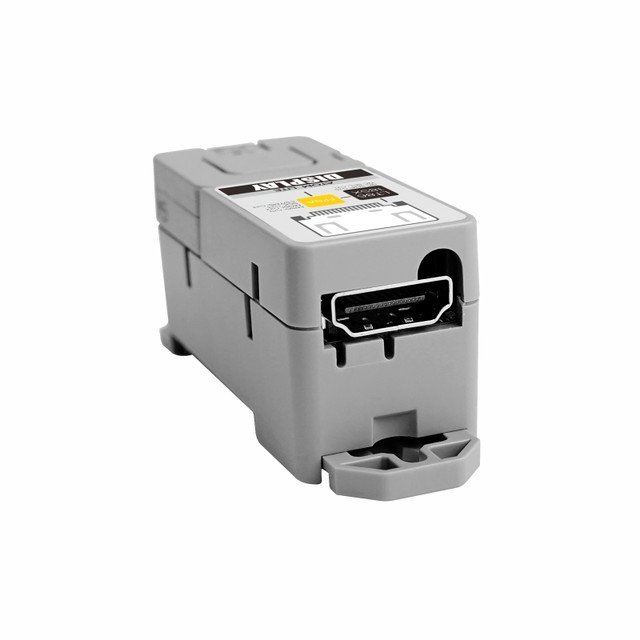

ATOM 디스플레이 라이트는 올인원 디스플레이 드라이버 키트입니다. Fpga를 사용하여 기존 SPI TFT-LCD 데이터 출력을 시뮬레이션합니다. 이 키트는 최대 해상도의 1280x720 픽셀 (720 P) 로 이미지를 지원합니다. 내장 LT8618SX RGB-HDMI 칩은 광범위한 HDMI 신호 출력을 지원합니다. 4M 플래시 520KB sram과 2.4G 와이파이 통합. 매우 작지만 강력하여 기존 디스플레이 구동 솔루션을 대체 할 수 있습니다.

참고: ATOM 디스플레이 라이트는 적응 형 해상도 스케일링 기능이있는 모니터와 페어링되어야합니다.

비교

제품 성능

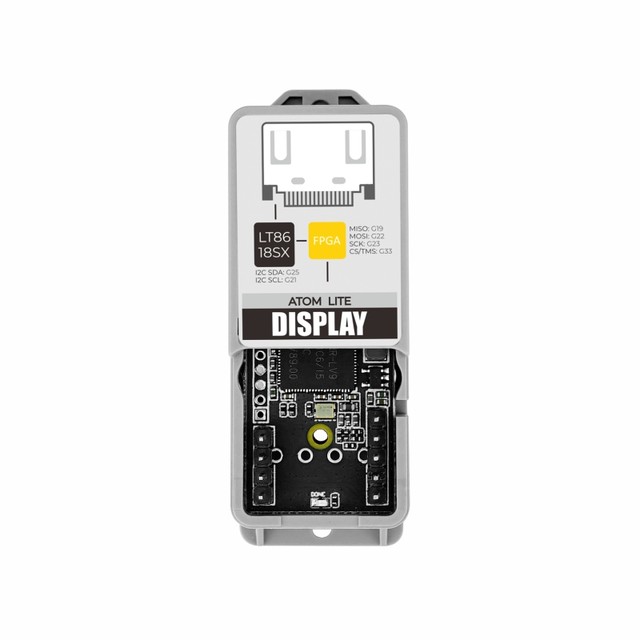

-FPGA 및 드라이버 라이브러리 모든 코드는 오픈 소스입니다-FPGA 사용 (Gowin GW1NR-9C) 기존 SPI TFT-LCD 데이터 출력 시뮬레이션-LT8618SX RGB-HDMI 칩 (24 비트 컬러 깊이 지원) -SPI 인터페이스 (FPGA) + I2C 인터페이스 (LT8618SX) -최대 720P (1280x720) 이미지 출력-다중 출력 모드, 최대 12 ~ 16 fps의 최적화된 프레임 속도-내장 아톰 라이트 메인 컨트롤러 (ESP32-PICO-D4, 4MB 플래시 + 520KB SRAM) -프로그래밍 가능한 RGB LED x1, 리셋 버튼 x1, 버튼 x1, grove 확장 포트 x1-개발 플랫폼: Arduino (곧 UIFlow 지원)

포함

• 아톰 라이트 1 개

• 1x 아톰 디스플레이

응용

• 입력 신호 소스 표시

• HD 데이터 보드
