• 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • 증명서: NONE
  • OPERATING VOLTAGE: 3.3V/5V
  • INTERFACE: 3-wire SPI, 4-wire SPI
  • DOT PITCH: 0.176 x 0.176mm
  • RESOLUTION: 168x168 pixels
  • DISPLAY COLOR: Red/Yellow/Black/White
  • GREY SCALE: 2
  • FULL REFRESH TIME: 12s
  • VIEWING ANGLE: >170°


설명

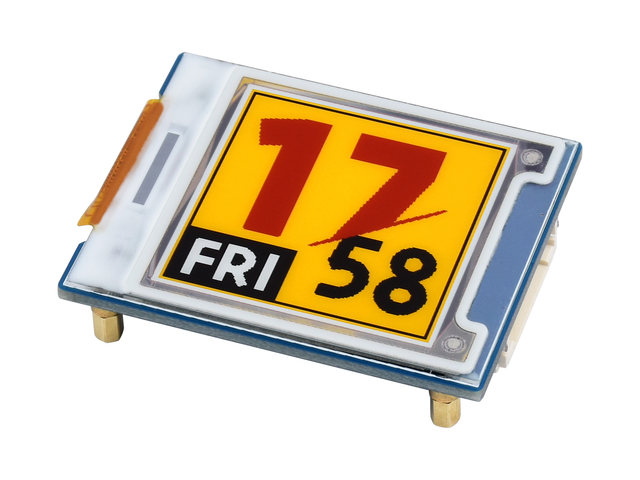

1.64 인치 정사각형 전자 종이 모듈 (G), 168 × 168, 빨강/노랑/검정/흰색
1.64 인치 전자 종이 모듈 (G)

저전력, 넓은 시야각, 전기 없는 종이와 같은 효과

가격표, 선반 라벨, 산업 기구에 이상적...

?

특징 눈에

  • 백라이트 없음, 전원이 꺼져도 마지막 내용을 오랫동안 표시합니다.

  • 초저전력 소비, 기본 전력은 상쾌하게만 필요합니다.

  • SPI 인터페이스, 라즈베리 파이/젯슨 나노/아두이노/STM32 등과 같은 컨트롤러 보드와 연결합니다.

  • 온보드 전압 변환기, 3.3V/5V mcus와 호환

  • 개발 리소스 및 설명서 제공 (드라이버 보드 회로도, 라즈베리 파이/아두이노/STM32 예제)

명세

운영 전압

3.3V/5V

디스플레이 컬러

레드/옐로우/블랙/화이트

인터페이스

3-와이어 SPI, 4-와이어 SPI

그레이 스케일

2

개략 차원

47 × 38mm

전체 REFRESH 시간

12s

디스플레이 크기

29.568 × 29.568mm

새로 전원

<57mW (typ.)

도트 피치

0.176 × 0.176mm

대기 현재

<0.01uA (거의 없음)

해상도

168 × 168 픽셀

시야각

> 170 °

장점 EINK

E-페이퍼 디스플레이는 디스플레이를 위해 마이크로 캡슐 전기 영동 기술을 사용합니다. 원리는 다음과 같습니다. 투명한 유체에 매달린 충전 입자는 전기장을 적용 할 때 마이크로 캡슐의 측면으로 이동합니다. 기존 인쇄 용지와 마찬가지로 주변 조명을 반사하여 마이크로 캡슐을 볼 수 있습니다.
E-페이퍼 디스플레이는 램프 조명 또는 자연 조명 아래에 이미지/문자를 명확하게 표시하며 백라이트가 필요하지 않으며 거의 최대 180 ° 시야각이 특징입니다. 그것은 보통 종이 같은 효과로 인해 전자 리더로 사용됩니다.

온보드 SPI 제어 인터페이스

라즈베리 파이/STM32/아두이노와 같은 컨트롤러 보드와 함께 사용

VCC

전원 (3.3V / 5V 입력)

GND

지상

DIN

SPI MOSI 핀

CLK

SPI SCK 핀

CS

SPI 칩 선택, 낮은 활성

DC

데이터/명령 선택 (높은 데이터, 낮은 명령)

RST

외부 리셋, 낮은 활성

바쁜

바쁜 상태 출력 핀

온보드 전압 번역기

3.3V / 5V mcus와 호환

응용 사례

가격 태그, 자산/장비 태그, 선반 레이블, 회의 이름표에 적합...

개략 차원
자원 및 서비스
WIKI:?Www.waveshare.com/wiki/1.64inch_e-Paper_Module_ (G)

* 다른 제품에 대한 리소스는 다를 수 있으므로 wiki 페이지에서 실제로 제공된 리소스를 확인하십시오.

패키지 내용



무게:?0.02 kg

  1. 1.64 인치 e-페이퍼 모듈 (G) x1

  2. PH2.0 20cm 8Pin x1

1
2
