기능

1, 저렴한 비용으로 사용하기 쉽고 무선 통신 설계를 위한 RF 지식 요청이 없습니다.

2, 투명 전송 모드 (TTM), MCU 리소스 절약, 유선 UART 프로그래밍을 통한 무선 통신 구현.

3, 통신당 (P2P)

4, 전이중 작업, 최대 지원 전송 속도 512Kpbs.

5, 최대 115Kbps 연속 양방향 전송 속도.

6, 원격 업로드 스케치에 Arduino에 사용되는 DTR 신호 지원.

7, 절전 모드 (PSM) 전류 소비량을 줄입니다.

8, 수면 모드 전류 소비가 150uA 까지 감소합니다.

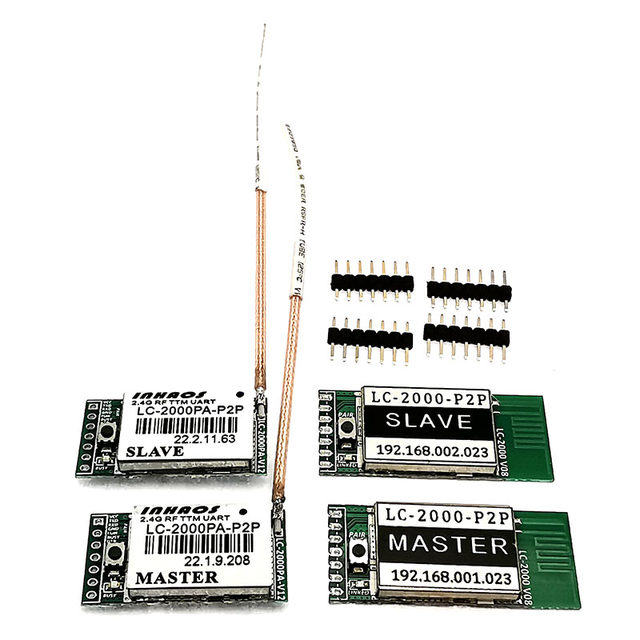

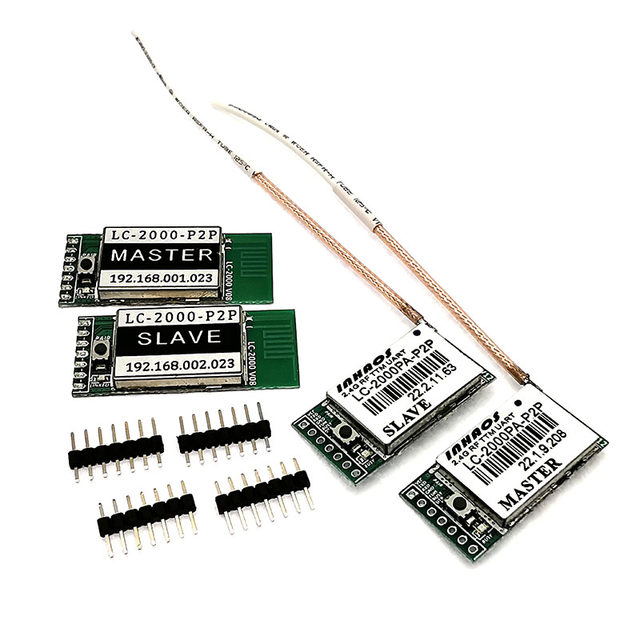

9, LC-2000-P2P: 0dBm, 저전력, 20 ~ 30m 거리
LC-2000PA-P2P: 20dBm , 200 ~ 300m 거리

RF 통신은 작업 환경에 따라 크게 달라지며, 거리는 문 밖에서의 맑은 환경이며 참조 용입니다.

중요 메모:

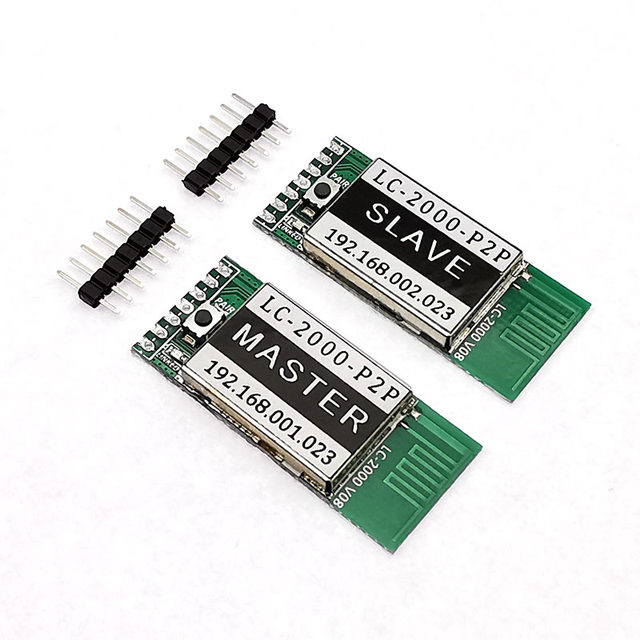

LC-2000(PA)-P2P 직렬 모듈은 per to per 모드에서 작동하며, LC-2000 쌍 (PA)-P2P 에는 두 개의 unis가 포함되어 있습니다. 하나는 MASTER이고 다른 하나는 SLAVE입니다. 모듈은 레이블에 표시합니다.

LC-2000(PA)-P2P 작업 모드

LC-2000(PA)-P2P 에는 다음과 같은 작업 모드가 있습니다.

1, 일반 모드:

이 모드에서는 전원을 켠 후 모듈이 대기 상태가되고 사용자는 언제든지 데이터를 보내거나받을 수 있습니다. 이 모드는 지연과 전력 소비가 가장 적습니다. 이 모드는 최소 데이터 지연 요청 응용 프로그램에서 사용할 수 있습니다.

2, 절전 모드 (PSM):

▶이 모드에서 모듈은 간헐적 인 모드의 10% 비율로 작업 할 것이고, 사용자는 언제든지 데이터를 보낼 수 있지만 다른 쪽은 약간의 지연이있을 수 있습니다. 지연 시간은 수신 측의 작동 모드에 따라 달라지며 최대 지연 시간은 2 초입니다.
▶이 모드는 전력 10% 만 소비하며 약간의 지연으로 데이터 전송을 보장합니다.

3, 수면 모드:

이 모드에서 모듈은 절전 모드를 유지하고 데이터를 보내거나받지 않으며 사용자는 모듈을 깨우려면 "FUN" 핀을 낮게 당겨야합니다. 데이터를 전송 한 후 모듈이 다시 절전 모드로 전환됩니다. 이 모드는 최소 전력 소비를 갖지만 사용자는 통신을 보장하기 위해 응용 프로그램 프로토콜을 만들어야합니다.

모듈은 표준 모드와 함께 제공되며 사용자는 config 명령으로 모드를 전환 할 수 있습니다.

페어링

모듈을 사용하기 전에 사용자는 모듈을 페어링해야합니다. 그런 다음 모듈을 페어링하기 위해 모듈을 서로 통신 할 수 있습니다.

1, 하나의 마스터와 하나의 슬레이브만 페어링 할 수 있습니다.

2, 모듈을 페어링하려면 "페어링" 버튼을 길게 누르거나 "FUN" 핀을 낮게 당기고 3 초 이상 유지합니다. 모듈은 항목 PAIRING 모드이며, LED는 상태를 표시하기 위해 깜박입니다.

3, 다른 쪽에서도 동일한 작업을 수행하십시오. 일단 두 모듈 입력 페어링 모드, 그들은 매우 빠르게 쌍이되고 LED는 꺼집니다. 즉, 모듈이 페어링되어 서로 통신 할 준비가되었음을 의미합니다.

4, 하나의 마스터 만 하나의 SLAVE 및 SLAVE 용 smae와 페어링 할 수 있습니다. 즉, 하나의 모듈이 새 모듈과 페어링 된 경우, 이전 페어링 된 모듈은 페어링 된 상태로 손실되고 더 이상 통신하지 않습니다.

5, 모듈이 페어링되었는지 확인하려면 MASTER 쪽의 DTR 핀을 낮추십시오. SLAVE 쪽은 상태를 따르십시오. DTR은 단방향 작동, 즉, SLAVE 의 DTR 핀만 마스터 의 DTR 상태를 따릅니다.

FUN 핀을 낮춘 후 구성 명령을 전송한 경우 모듈은 PAIRING 모드가 아니라 CONFIG 모드로 들어갑니다.

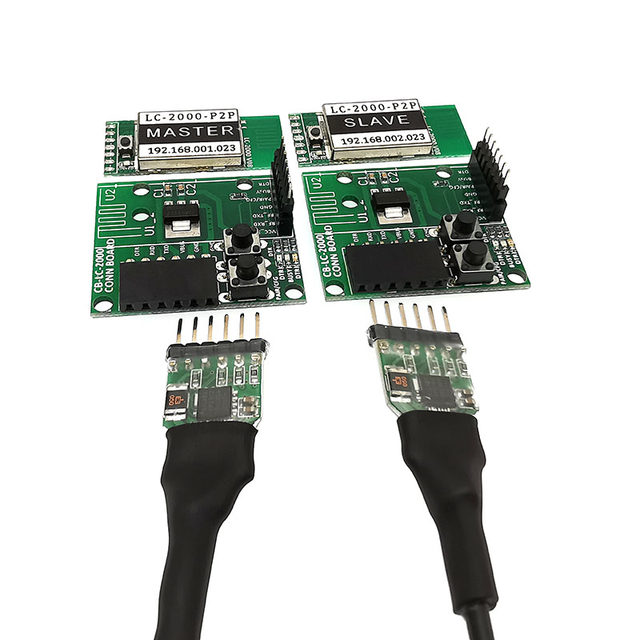

하나는 CB-LC-2000, 여기에 두 개의 버튼과 3 Leds, 다음과 같은 기능이 있습니다:

1, DTR 버튼:

DTR 핀을 낮게 당기려면 이 버튼을 누르십시오. SLAVE 쪽에서 DTR LED가 꺼져 있습니다. SLAVE를 UNO R3 에 연결했을 때이 버튼을 눌러 UNO를 재설정 할 수 있습니다.

2, CFG 버튼:

이 버튼은 FUN 핀에 연결되어 있습니다. PC에서 모듈로 구성 명령을 보내려는 경우이 버튼을 길게 누른 다음 PC에서 명령을 보낼 수 있습니다. 이 버튼을 길게 누르면 모듈이 페어링 모드로 들어갑니다.

3, DTR LED:

표시 DTR 핀 상태, 마스터 쪽의 DTR 버튼을 누르면 SLAVE 측 LED가 꺼집니다.

4, 바쁜 LED:

표시 통화 중 상태, 이 LED 표시등은 모듈이 사용 중임을 의미합니다.

5, 전원 LED:

모듈에 전원이 공급되면 LED가 켜집니다.

Arduino에 대한 원격 업로드 스케치

INHAOS는 USB 연결없이 일부 Arduino 제품을 출시, 우리는 그것을 LITE 버전이라고, 그 모듈을 위해, 그것은 LC-2000(PA) 에 연결하는 것이 매우 쉽습니다-P2P, 모듈 포함: buono uno r3 lite와 buono uno lc lite와 Mega2560-Core 등등.

슬레이브 측이 슬립 모드에서 작동하는 경우 "FUN" 핀을 100 mS를 눌러 슬레이브를 깨워야합니다. 그러면 스케치를 업로드 할 수 있습니다.

스케치 업로드의 작업은 유선 연결 업로드 작업과 동일합니다.
