- 데모 보드 유형: FPGA
- 브랜드 이름: HKNA
- 근원: CN (정품)
- 증명서: 세륨

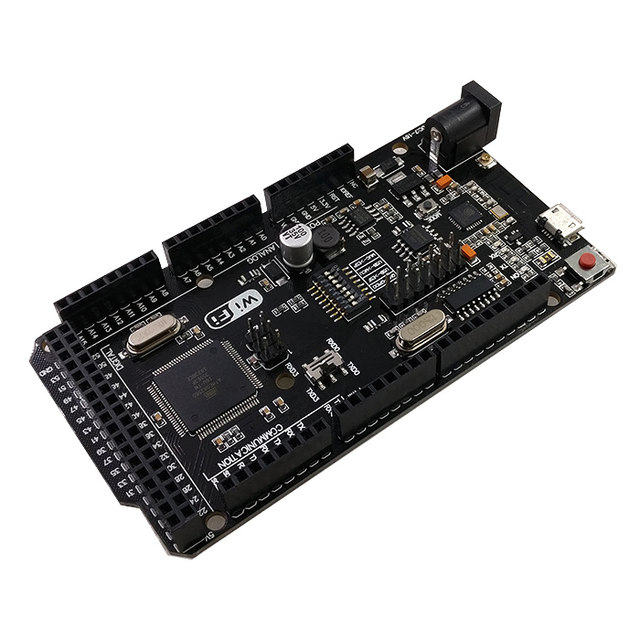

제품 상세 정보, 안내, 소프트웨어 등 공식 상품 페이지를 방문하세요. 올인원 보드 통합: mega r3 atmega256 및 WiFi esp8266 (32MB 메모리 포함). 모든 모듈은 개별 또는 함께 작동 할 수 있습니다. 그리고 각각에는 자체 핀 헤더가 있습니다. 새로운 프로젝트, UN 및 WiFi 개발을위한 편리한 솔루션. Usb를 통해 atmega256 및 esp8266 스케치에 대한 업데이트 및 firmvare 수 있습니다. 이 차량에는 USB 직렬 변환기 ch340g 가 있습니다. 이 보드를 사용하는 것은 매우 간단합니다. Ancelotti의 딥 스위치 보드, 연결 모듈. 예를 들어 USB 인터페이스: USB 및 atmeg256, esp8266, atmega256 및 esp8266.
딥 스위치 테이블:
연결 | 딥 | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | |
ATmega256<->ESP8266 | 에 | 에 | 오프 | 오프 | 오프 | 오프 | 오프 |
USB <->ATmega256 | 오프 | 오프 | 에 | 에 | 오프 | 오프 | 오프 |
USB<->ESP8266 (펌웨어 또는 스케치 업데이트) | 오프 | 오프 | 오프 | 오프 | 에 | 에 | 에 |
USB<->ESP8266 (통신) | 오프 | 오프 | 오프 | 오프 | 에 | 에 | 오프 |
모든 독립적 | 오프 | 오프 | 오프 | 오프 | 오프 | 오프 | 오프 |
특별한 솔루션:
USB <->ATmega328<-> ESP8266
딥 | SWITH 2 | |||||||
연결 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
USB <-> ATmega256<-> ESP8266 | 에 | 에 | 에 | 에 | 오프 | 오프 | 오프 | To RXD3/TXD3 |
· USB 컨버터 CH340G, ATmega2560 의 RX0/TX0 에 연결
· ESP8266, ATmega2560 의 RX3/TX3 에 연결
