51 MCU 다운로드 라인 51AVR USBasp 다운로더 USB ISP 프로그래밍 버너 jtag with shell

설명:
1. 모든 8 비트 AVR 마이크로 컨트롤러 지원
2. 무작위 색깔, 포탄에 무작위 인쇄
삼. 드라이버가없는 버전은 일부 공용 버전 소프트웨어와 연결할 수 없으며 Zhifeng 소프트웨어 1.681.72 만 사용할 수 있습니다. Usbasp를 사용하여 AT89S51AT89S52 를 굽습니다. DC 잭을 통해 작은 시스템에 별도로 전원을 공급하십시오. 그렇지 않으면 구울 수 없습니다.

특징:
1. 드라이버를 설치할 필요가 없습니다. 컴퓨터의 USB 포트에 연결하면 컴퓨터가 자동으로 엔지니어링 입력 장치를 인식하고 자동으로 다운로더를 구동합니다. 컴퓨터의 오른쪽 하단 모서리에서 장치를 사용할 수 있음을 알리고 빨간색 표시등이 켜져 있습니다. 프로그램이 타면 녹색 표시등이 켜집니다.
2. WN2K, WINXP, VISTA, WN7 및 기타 운영 체제에 대한 완벽한 지원.
삼. progisp1.68 이상의 PC 소프트웨어를 사용해야합니다.
4. 전원 공급 장치, 500mA 복구 가능 퓨즈, 단락 및 과전류 보호를 위해 USB 포트를 사용하여 대상 보드는 동시에 usb로 전원을 공급할 수도 있습니다.
5. 다운로드 완료는 대상 보드의 작동에 영향을 미치지 않습니다.
6. 그것은 병렬 isp보다 빠르고 안정적인 SS1 및 AVR 칩의 연소를 지원합니다: 병렬 포트가없는 노트북 및 컴퓨터를위한 최선의 선택입니다. (3.3V 버전은 Ss1 의 연소를 지원할 수 없으며 Ss1 시리즈 3.3 v는 다운로드 할 수 없습니다).
7. 최신 버전의 초 안정 펌웨어를 사용하여 저속으로 다운로드 할 때 하드웨어 점퍼를 선택할 필요가 없으며 다운로드 속도가 더 빠르고 안정적입니다.

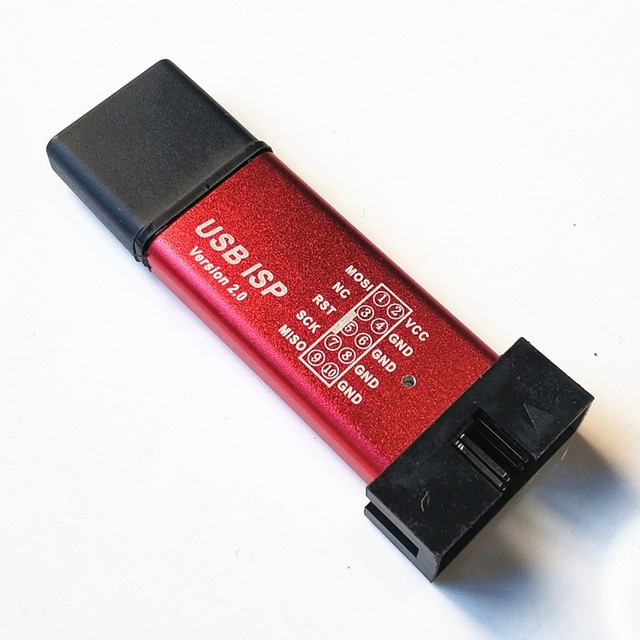

8. 표준 IDC10 인터페이스 사용

정상적인 프로그래밍 단계. 먼저 프로그래밍 데이터를로드하고, 대상 보드에 연결할 퓨즈 위치를 선택하고, 자동을 클릭하고, 다운로드 프로그래머의 표시등이 녹색으로 표시될 때까지 기다립니다. 작동 할 해당 버튼을 선택합니다. (작동하는 동안 표시등 변경에 따라 다운로더의 작동 상태를 판단 할 수 있습니다)

AT89S51 및 S52 시리즈 핀 및 다운로드 라인 해당 연결 정의:
MOSI-> P1.5
된장-> P1.6
SCK-> P1.7
/RES-> RST
GND-> GND
5V-> VCC

적용 범위:
지원되는 칩의 부분 목록이 첨부되어 있습니다.
51 시리즈 MCU
AT89SS1, AT89S52AT89LS51 AT89LS52 AT89LS53
AVR 시리즈 MCU:
200 AT90S1 AT90S2313.AT90S2323. AT9OL S2323.AT90S2343. AT9OL S2343.AT90S4433. AT9OD S4433, AT90S8515, AT90S8535, AT90LS8535, ATmega48, AT mega48V, AT mega88, ATmega88V, AT megal68, ATmegal68V. ATmega8, ATmega8L, ATmega16, AT megal6LAT mega32, ATmega32LAT mega64, ATmega64L,
ATmegal61, AT megal61l, ATmegal63, atmegal63l, ATmega323, ATmega323LATmega8515, AT mega8515L, ATmega8535, ATmega8535L, ATmegal03, ATmega103L, ATmegal 28, ATmegal28L. ㅏ.
Tmegal62. ATmegal62LAT megal69 ATmcga169L,
ATtiny12ATtiny12L, ATtiny13 ATtiny13LATtinyl5, ATtiny15LATtiny22 ATiny221L ATtiny26, A
Tiny26L

AT89S51 AT89S52 AT89S53 AT89S8253 AT89S2051 AT89S8252 AT89S4051
AVR 시리즈
AT90can128 AT90can32 AT90can64 AT90pwm2 AT90pwm3 AT90s1200 AT90s2313 AT90s2323 AT90s2343 AT90s4414 AT90S8515 AT90S8535 AT90usb1286 AT90usb1287
Atmega103 Atmega128 Atmega1280 Atmega1281 Atmega16 Atmega161 Atmega162 Atmega163 Atmega164 Atmega165 Atmega168 Atmega169 Atmega2560 Atmega2561 Atmega32 Atmega323 Atmega324 Atmega325 Atmega3250 Atmega3259 Atmega329 Atmega3290 Atmega406 Atmega48 Atmega64 Atmega88 Atmega85
Attiny11 Attiny12 Attiny13 Attiny15 Attiny22 Attiny2313 Attiny24
Attiny25 Attiny26 Attiny261 Attiny28 Attiny44 Attiny45 Attiny46
Attiny461 Attiny84 Attiny85 Attiny861


배송 목록:
USB-ISP * 1 (5V 버전)
IDC10 코어 케이블 * 1 (길이 약 65CM)
