데모 보드 유형: 팔
브랜드 이름: Waveshare
근원: CN (정품)

옵션정보

[(200003982)Just E-Paper]

[(203125848)E-Paper With PCBA]

기능

백라이트 없음, 전원이 꺼져도 마지막 내용을 오랫동안 표시합니다.
초저전력 소비, 기본 전력은 상쾌하게만 필요합니다.
SPI 인터페이스, 라즈베리 파이/젯슨 나노/아두이노/STM32 등과 같은 컨트롤러 보드와 연결합니다.
온보드 전압 변환기, 3.3V/5V mcus와 호환
개발 리소스 및 설명서 제공 (드라이버 보드 회로도, 라즈베리 파이/아두이노/STM32 예제)

사양

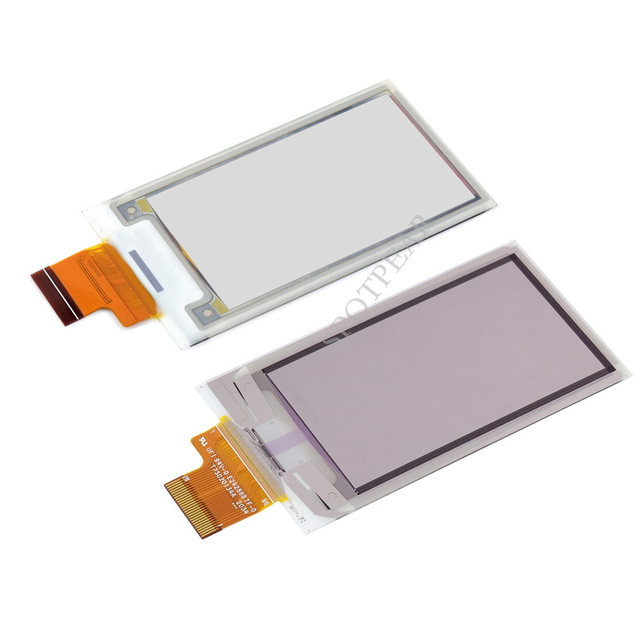

크기: 2.36 인치
해상도: 296 × 168 픽셀
전자 종이작동 전압: 3.3V
전자 종이 모듈 작동 전압: 3.3V / 5V
전자 종이치수: 68.1 × 37.9 × 0.85mm
전자 종이 모듈 크기: 69.5 × 39.5mm
디스플레이 크기: 52.096 × 29.568mm
도트 피치: 0.176 × 0.176mm
디스플레이 색상: 레드/옐로우/블랙/화이트
그레이 스케일: 2
전체 새로 고침 시간: 12 초
새로 고침 전력: < 57 mW(typ.)
대기 전류: < 0.01 uA (거의 없음)
시야각: > 170 °

사양

작동 전압	3.3V (전자 종이) 3.3V / 5V (모듈)	디스플레이 색상	레드/옐로우/블랙/화이트
인터페이스	3-와이어 SPI, 4-와이어 SPI	그레이 스케일	2
윤곽 치수	69.5 × 39.5mm (모듈) 68.1 × 37.9 × 0.85mm (전자 종이)	전체 새로 고침 시간	12 s
디스플레이 크기	52.096 × 29.568mm	새로 고침 전원	<57 mW(typ.)
도트 피치	0.176 × 0.176mm	대기 전류	<0.01 uA (거의 없음)
해상도	296 × 168 픽셀	시야각	> 170 °

Eink의 장점

E-페이퍼 디스플레이는 디스플레이를 위해 마이크로 캡슐 전기 영동 기술을 사용합니다. 원리는 다음과 같습니다. 투명한 유체에 매달린 충전 입자는 전기장을 적용 할 때 마이크로 캡슐의 측면으로 이동합니다. 기존 인쇄 용지와 마찬가지로 주변 조명을 반사하여 마이크로 캡슐을 볼 수 있습니다.
E-페이퍼 디스플레이는 램프 조명 또는 자연 조명 아래에 이미지/문자를 명확하게 표시하며 백라이트가 필요하지 않으며 거의 최대 180 ° 시야각이 특징입니다. 그것은 보통 종이 같은 효과로 인해 전자 리더로 사용됩니다.

온보드 SPI 제어 인터페이스

라즈베리 파이/STM32/아두이노와 같은 컨트롤러 보드와 함께 사용

VCC	3.3V / 5V
GND	GND
DIN	SPI MOSI 핀
SCLK	SPI SCLK 핀
CS	SPI 칩 선택, 낮은 활성
DC	데이터/명령 선택 (높은 데이터, 낮은 명령)
RST	외부 리셋, 낮은 활성
바쁜	사용 상태 출력핀
