제품 개@@ 요

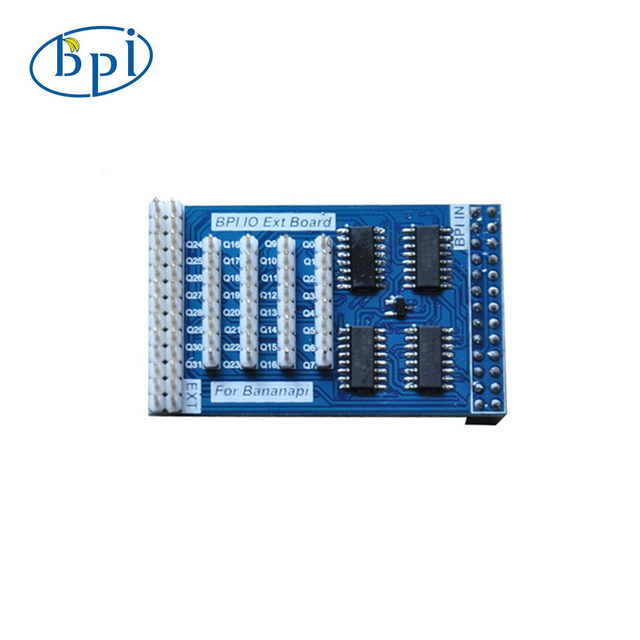

이 모듈은 바나나 파이 IO 확장 모듈을 위해 특별히 설계되었으며, 바나나 전송 IO 포트가 충분하지 않은 것을 효과적으로 해결할 수 있습니다. 모듈은 4 개의 74HC595 칩을 사용하여 32 IO 포트를 확장합니다. 위와 같이 모듈의 상단은 바나나 파이의 io를 다시 확장하여 더 많은 IO 확장 모듈을 위해 캐스케이딩할 수 있습니다.

제품 특징

1. 확장 32 GPIO
2. 동일한 모듈에 대한 무한 연결
3. WiringPi API, 샘플 코드 사용

포트

1. 바나나 파이 2X13 포트
2. 바나나 파이 2X13 캐스케이드 포트
3. Q0-Q31 확장 IO 포트

제품 매개 변수

1. 작동 전압: 2.4V-5V
2. IO 전압: 3.3V
3. 확장 된 32 단방향 IO
4. Spi를 통한 연결
5. 100 MHz (일반) 시프트 아웃 주파수
6. 8 비트 직렬 입력
7. 8 비트 직렬 또는 병렬 출력
8. -40C 에서 + 85C 까지,-40C 에서 + 125C 까지 지정

일반적인 응용

1. 격자 화면 운전
2. 드라이버 숫자 표시
3. 드라이브 매트릭스 LED

사용 방법

실크 스크린에 "BPI IN" 이라고 표시되는 모듈을 삽입합니다. 주의하십시오. 방향을 바꾸지 마십시오! 삽입 모듈의 정확한 방향은 바나나 파이의 PCB 위에 있습니다. 모듈의 8*4 헤더는 Q0-Q31 gpio로 확장되어 듀퐁 라인을 통해 주변 장치에 연결할 수 있습니다. 실크 스크린 쓰기 "EXT" 근처의 헤더는 바나나 파이의 gpio를 확장하며, 사용자는 다른 모듈 또는 동일한 모듈을 캐스케이드 할 수 있습니다.

추가 정보

74HC595; 74HCT595 는 고속 Si-gate CMOS 장치이며 저전력 쇼트키 TTL (LSTTL) 과 핀과 호환됩니다. JEDEC 표준 번호 7A 를 준수하여 지정됩니다.

74HC595; 74HCT595 는 스토리지 레지스터와 3 개 상태 출력이 있는 8 단계 직렬 시프트 레지스터입니다. 등록에는 별도의 시계가 있습니다. 데이터는 shift register clock input (SHCP) 의 긍정적으로 진행되는 전환으로 이동됩니다. 각 레지스터의 데이터는 스토리지 레지스터 클럭 입력 (STCP) 의 긍정적인 전환에 따라 스토리지 레지스터로 전송됩니다. 두 시계가 함께 연결된 경우, 변속 레지스터는 항상 스토리지 레지스터 앞에서 한 시계 펄스가 됩니다.

변속 레지스터에는 직렬 입력 (DS) 과 계단식을 위한 직렬 표준 출력 (Q7S) 이 있습니다. 또한 모든 8 개의 변속 등록 단계에 비동기 리셋 (활성 낮음) 이 제공됩니다. 스토리지 레지스터에는 8 개의 병렬 3 스테이트 버스 드라이버 출력이 있습니다. 출력 활성화 입력 (OE) 이 낮을 때마다 스토리지 레지스터의 데이터가 출력에 나타납니다.
