• 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 증명서: 세륨
  • 근원: CN (정품)


이 제품은 계산 모듈 4 cm4를 포함하지 않습니다.

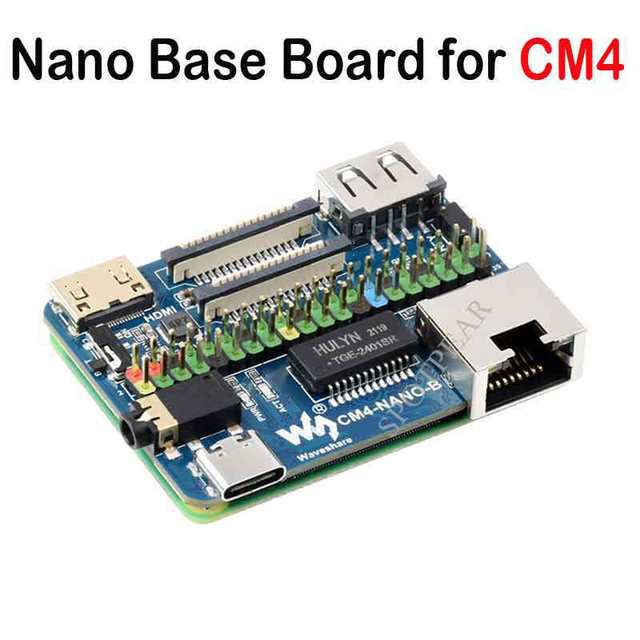

Nano베이스 보드 (B) CM4 용

라즈베리 파이 CM4 평가 또는 최종 제품에 통합 되 고 적합

계산 모듈 4 Lite/eMMC 용베이스 보드
소형, 아직 완료

표준 CM4 소켓, 40PIN GPIO, 기가비트 이더넷, USB2.0, DSI, CSI, 3.5mm 오디오 잭...
모든 컴팩트 바디 그냥 크기 CM4

참고: cm4는 포함되지 않습니다. 필요한 경우 별도로 구입하십시오.
명세

CM4 소켓

모든 변형 계산 모듈 4

네트워킹

기가비트 이더넷 RJ45 커넥터

커넥터

라즈베리 파이 40PIN GPIO 헤더 × 1

USB

USB 2.0 유형 A 커넥터 × 1

디스플레이

MIPI DSI 항구 × 1 (15pin 1.0mm FPC 연결관)

카메라

MIPI CSI-2 항구 × 1 (15pin 1.0mm FPC 연결관)

비디오

미니 HDMI 포트 × 1, 지원 4K 30fps 출력

오디오

3.5mm 잭

스토리지

Compute Module 4 Lite 용 마이크로 SD 카드 소켓 (eMMC 제외) 변형

전원 입력

5V

차원

56 × 41mm

무엇을 보드

  1. CM4 소켓
    모든 변형 계산 모듈 4

  2. 마이크로 SD 카드 슬롯
    사전 번트 이미지로 마이크로 SD 카드 연결 (Lite variant ONLY)

  3. 40PIN GPIO 헤더
    모자 연결 종류

  4. 기가비트 이더넷 RJ45 커넥터

  5. 전원/프로그래밍
    EMMC 연소를 위해 5V 전력 공급, 또는 사용

  6. 3.5mm 오디오 잭

  7. 사용자 버튼

  8. USB2.0 커넥터
    USB 장치의 연결 종류를 위해

?

  1. CSI 커넥터
    MIPI CSI 카메라 인터페이스

  2. DSI 커넥터
    MIPI DSI 디스플레이 인터페이스

  3. MP1658

  4. 미니 HDMI 커넥터
    지원 4K 30fps 출력

  5. 부팅 스위치
    ON: 스위치 usb를 입력 C 인터페이스, 입력 다운로드 모드 전원 (구성 대용량 디스크 통해 RPI 부팅)
    꺼짐: 인터페이스를 입력하려면 usb를 전환하면 다운로드 모드를 입력하지 않습니다 (eMMC 또는 마이크로 SD 카드에서 부팅)

개략 차원

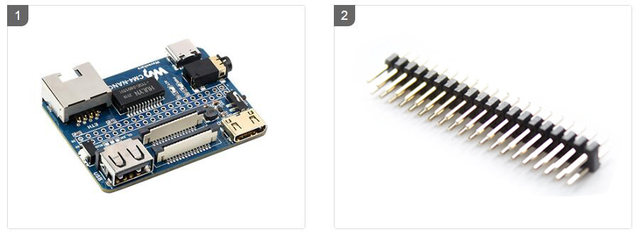

패키지는
?

  1. CM4-NANO-B x1

  2. 2 * 20PIN 스트레이트 pinheader x1
