• 데모 보드 유형: FPGA
  • 브랜드 이름: Knotolus
  • 근원: CN (정품)

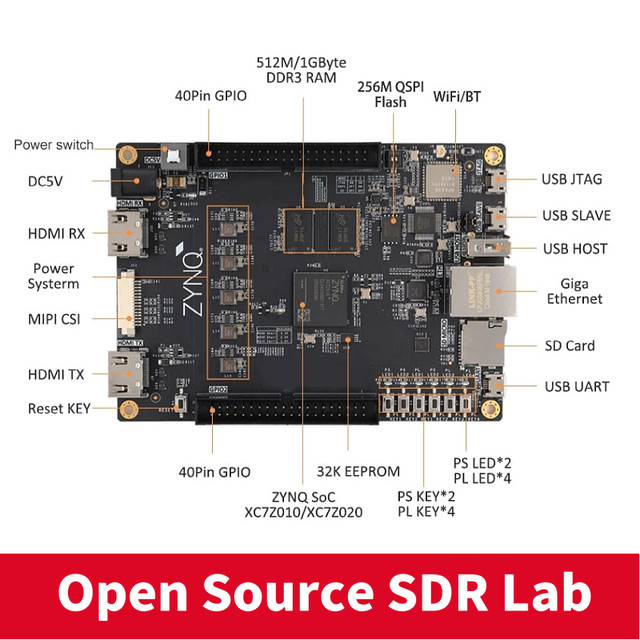

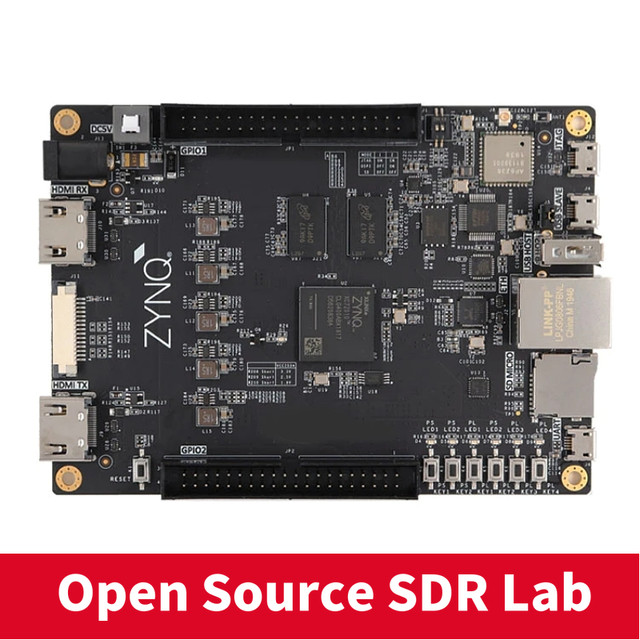

FPGA 개발 보드 ZYNQ7000 라이트 보드 JTAG 프로그래머 기가비트 이더넷 WiFi HDMI 호환 가능한 XILINX XC7Z010 XC7Z020

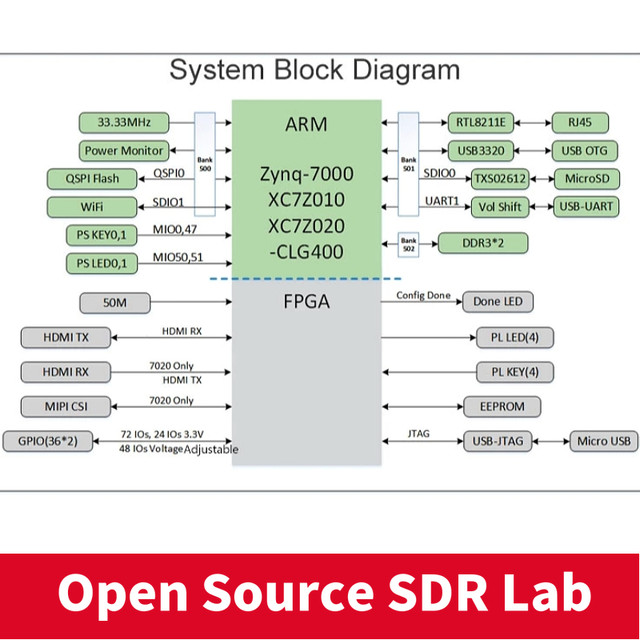

개발 보드 사양:


개발 보드 모델

Z7010

Z7020

메인 칩

XC7Z010CLG400-1

XC7Z020CLG400-2

코어

듀얼 코어
Cortex-A9, 667 MHz에서 클럭

듀얼 코어
Cortex-A9, 766 MHz에서 클럭

논리
단위

28K

85K

DDR3

4Gbit, 1066Mbps

8Gbit, 1066Mbps

USB-JTAG

온보드
USB JTAG 회로, 추가 프로그래머없이 프로그램을 다운로드 할 수 있습니다

QSPI
플래시

256Mbit,
ZYNQ 시스템 시작 이미지 파일 및 사용자 데이터를 저장하는 데 사용

기가비트
이더넷

하나
10/100/1000M 적응 형 이더넷

USB
호스트

하나
USB 호스트, 하나의 USB 슬레이브

Wi-Fi/BT

아니오

하나
Wi-Fi 통합 BT는 무선 전송 및 IoT에 사용될 수 있습니다
응용 프로그램.

SD
카드

하나
SD 카드 소켓.

SD
카드는 ZYNQ 시스템 부팅 이미지 파일 및 파일 시스템을 저장하는 데 사용할 수 있습니다

USB-UART

하나
ZYNQ와 PC 간의 통신을위한 USB UART 인터페이스

MIPI CSI

NC

하나

HDMI

하나
HDMI는 입력 또는 출력으로 구성 할 수 있습니다.

두
HDMI, 입력 및 출력 모두 가능

EEPROM

안
I2C 인터페이스가 있는 EEPROM, 32KB, 24C32

시계

하나
PS 측에 33.33MHz, PL 측에 하나의 50MHz

버튼/LED

PS
측면: 2 LED, 2 버튼

PL
측면: 4 LED, 4 버튼

확장
포트

2
X 40 핀 2.54 피치 확장 포트, 72 IO, 48 IO 조절 가능, 24 IO 전압
3.3V



배송 목록:

1 X XC7Z010 또는 XC7Z020 보드


제품 문서 정보

  1. 개발 보드 제품에 대한 회로도 및 샘플 프로그램을 제공하고 onedrive 클라우드 드라이브를 통해 공유합니다. 판매자 채팅에서 다운로드 링크를 받으십시오.
