링크:https://pan.baidu.com/s/1Nz05QqgUuU5-mhF6454DKQ암호: ujje

1 (기본 선적은 iap15w4k58s4입니다.

2. LQFP48 포장으로, 46 I/os는 (DIP40 포장 보다는 8 I/Os), 지원 4 직렬 포트 UARTs, 동시에 다수 직렬 포트 단위를 연결하게 편리한 사용될 수 있습니다

3. 모든 I/os는 밖으로 led이고 2.54 mm의 피치에 놓아, 보편적인 널 및 breadboard를 위한 가장 작은 체계를 사용하기 편한.

4. 직렬 포트 칩에 온보드 CH340G usb는 단일 칩 시뮬레이션 디버깅을 실현할 수 있습니다. 직렬 통신 및 프로그램 다운로드.

5. 일반 An-droid 휴대 전화 데이터 케이블을 사용하여 프로그램을 다운로드하거나 전원을 공급하십시오.

6. 온보드 5v 레귤레이터 칩, 당신은 7v-12v 입력 전원 보드.

7. 내장된 3.3v 규칙 칩은, 3.3v 힘을 출력할 수 있습니다.

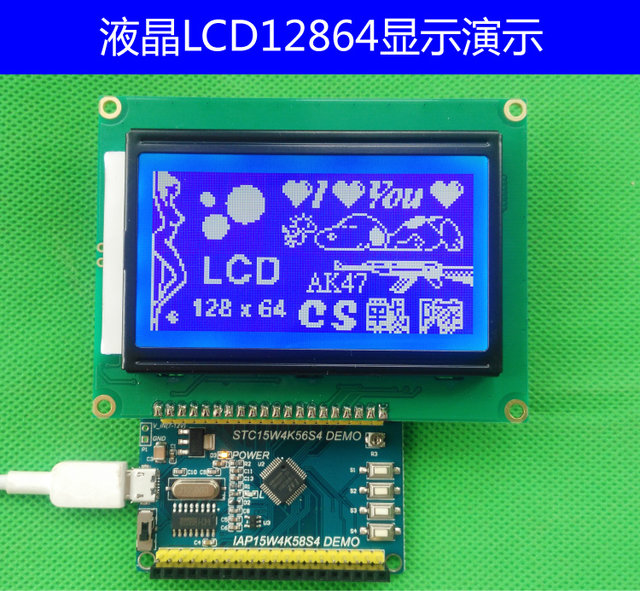

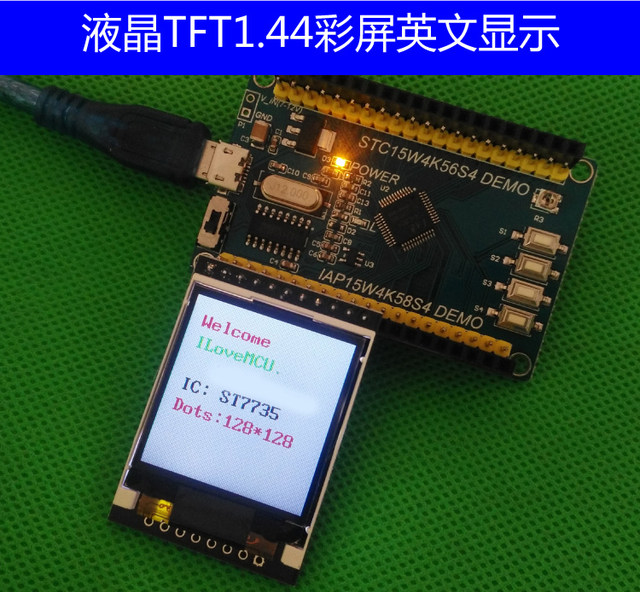

8. 디스플레이 인터페이스는 LCD12864 LCD1602 및 TFT 1.44 인치 컬러 스크린에 연결할 수 있습니다

9. 온보드 제어 LED * 1, 버튼 * 4

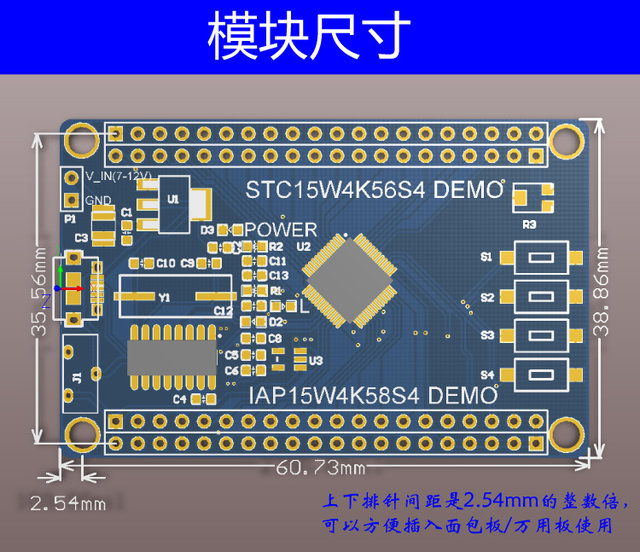

10. 체계 크기는 60*38mm, 작고 exquisite 하고, 유일한 디자인, 절묘한 디자인, 모든 양상은 실용성에 근거를 둡니다.

11. 다양한 실용적인 루틴과 학습 자료를 제공하고 비디오 튜토리얼과 루틴 간의 일대일 대응을 제공합니다.

12. 개발 보드 채택 패치 처리, 품질 보장, 외관 더 아름 다운, 부티크 놓치지 않습니다.

13. 커널 지원 3.3v / 5v 옵션 편리한 연결 다른 주변기기 다른 레벨 로직

IAP15W4K58S4 (STC 경쟁 지정 모델), 이 모델은 4K RAM.58K ROM.4 고속 직렬 포트를 포함합니다. USB 다운로드. 지원 DC2.5 ~ 5.5V 넓은 전압. 6 채널 PWM 및 기타 기능 (공식 정보 참조).

STC15W4K 시리즈 MCU 소개:

에 칩 RAM 자료 기억의 v 수용량 4096 바이트.

V 고속: 1 시계/기계 사이클, 향상된 8051 코어, 7 ~ 12 배 빠른 전통 8051. 속도는 또한 stc의 초기 1T 시리즈 MCU (STC12/20% 시리즈와 같은) 보다 11/10 빠릅니다.

V 넓은 전압: 2.5 ~ 5.5V.

V 저전력 디자인: 저속 모드. 유휴 모드. 전원 다운 모드 (외부 인터럽트 또는 내부 전원 다운 웨이크 업 타이머에 의한 웨이크 업).

V 외부 리셋을 요구하지 않는 단 하나 칩 마이크로컴퓨터, 16 수준 리셋 문턱 전압은 ISP 프로그램 도중 선택적입니다, 및 붙박이 높 신뢰성 리셋 회로.

V 외부 수정 발진기를 필요로하지 않는 마이크로 컨트롤러. 내부 시계를 ISP 프로그래밍 수 5MHz 35MHz 내부 고정밀 R/C 시계 (± 0.3%) 동등한 일반 8051: 60 ~ 420MHz.

에 칩 섬광 프로그램 기억의 v 16/32/40/48/56/61K 바이트, 100,000 시간 이상 지우기의.

V 대용량에 칩 EEPROM 기능, 지우기의 100,000 시간 이상.

V ISP/IAP, 프로그램 시스템/프로그램 응용 프로그램, 프로그래머/에뮬레이터 필요.

V 고속 ADC, 8 채널 10 비트, 속도 도달 300,000 배/초, 8 채널 PWM 사용할 수 8 채널 D / A.

V 비교기는 1 수로 adc로, 사용될 수 있고, 힘 아래로 탐지를 위해 사용될 수 있습니다. 그것은 외부 핀 cmp와 비교된 외부 핀 CMP + 를 지원합니다-방해를 생성하기 위하여. 그것은 또한 내부 기준 전압과 비교된 외부 pin + 를 지원합니다.

V 6 채널 15 비트 전용 고정밀 PWM (데드 밴드 제어 포함), 2 CCP 플러스 D/a를 달성하는 데 사용할 수 있습니다.

V 총 7 타이머/카운터, 5 16 비트 재배치 타이머/카운터.

V 풀그릴 시계 산출 기능 (내부 시스템 시계 또는 외부 핀의 시계 입력에 시계 분할된 산출).

V 4 개의 직렬 포트/UART, 4 개의 완전 독립적 인 고속 비동기 직렬 통신 포트, 시간 공유는 9 개의 직렬 포트로 사용할 수 있습니다.

V SPI 고속 동시 직렬 통신 포트.

V 하드웨어 워치 독 (WDT).

V 하드웨어 곱셈/부문 지침과 함께 일반 8051 지침 세트와 호환되는 첫 번째 지침 세트 구조.

V 범용 I/O 포트, 리셋 후: 준 양방향/약한 풀업, 4 가지 모드로 설정할 수 있습니다: 준 양방향/약한 풀업. 강한 강요 잡아당기기/강한 잡아당기기. 만 as output/(high) 저 (resistance. 오픈 드레인, 각 I/O 드라이브 기능은 20ma에 도달 할 수 있지만 전체 칩은 20ma를 초과해서는 안됩니다.

V ISP 소프트웨어는 baud 속도 계산기, 타이머 계산기, 소프트웨어 지연 계산기 및 크게 개발 효율성을 향상시키기 위해 많은 샘플 프로그램을 제공합니다

.
