상품정보

브랜드 이름: Waveshare
데모 보드 유형: 팔
원산지: 중국
증명서: NONE

RS485 WIFI/이더넷 모듈로

기능 한눈에

이것은 산업 환경을 위해 설계된 RS485 장치 데이터 수집기/IoT 게이트웨이입니다. 직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이, RS485 to HTTPD 클라이언트 등 여러 기능을 하나로 결합합니다. RS485, WIFI 및 이더넷 포트를 통해이 모듈은 직렬 대 WIFI, 직렬 대 이더넷, 이더넷 대 WIFI 등과 같은 기능을 구현할 수 있습니다. 전원 입력용 나사 단자를 사용하여 5 ~ 36V 광역 전원 공급을 지원합니다. 레일 마운트 V0 난연성 케이스 디자인, 작은 크기, 설치가 용이합니다. 데이터 수집, IoT 게이트웨이, 안전 및 보안 IoT 및 지능형 기기 모니터링과 같은 애플리케이션에 적합합니다.

사양

개요
통신 인터페이스	RS485, 나사 단자
전원 공급 장치	5 ~ 36V DC, 나사 단자
케이스	PC + ABS, V0 난연성 등급
치수	L × W × H: 109.66 × 28 × 64.71mm
통신
이더넷	10 / 100M 자동 협상 RJ45 커넥터
와이파이	802.11b/g/n 호환
직렬 포트	RS485 인터페이스 (서지 방지, 조명 방지, 과전류 보호)
무선 규격
주파수 밴드	2.412 ~ 2.484 GHz
무선 네트워크	스테이션/AP / AP + 스테이션 모드
보안 메커니즘	WPA-PSK / WPA2-PSK
암호화 유형	TKIP / AES
전력 전송	802.11b: + 19dBm (최대 @ 11Mbps) 802.11g: + 18dBm (최대 @ 54Mbps) 802.11n: + 17dBm (최대 @ HT20, MCS7); + 17dBm (최대 @ HT40, MCS7)
감도 수신	802.11b: -89dBm (@ 11Mbps) 802.11g: -81dBm (@ 54Mbps) 802.11n: -73dBm (@ HT20, MCS7); -71dBm (@ HT40, MCS7)
시리얼 사양
바우드라테	300 ~ 460800 bps
패리티 비트	없음, 홀수, 짝수, 마크, 스페이스
데이터 비트	5 ~ 9 비트
흐름 제어	N/A
소프트웨어
프로토콜	TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP / MQTT
구성	호스트, 웹 브라우저, 직렬 AT 명령
통신 방법	TCP/IP 직접 통신, VCOM

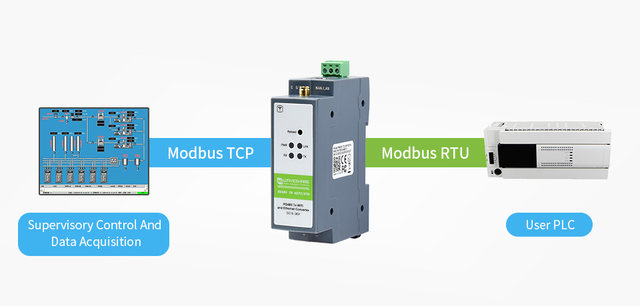

작동 모드	투명 전송, 직렬 명령, HTTPD 클라이언트, Modbus TCP-Modbus RTU
환경 요구 사항
작동 온도	-40℃ ~ 85℃
보관 온도	-45℃ ~ 125℃
습도 범위	5% ~ 95% 상대 습도

기본 기능

RS485 WIFI, RS485 이더넷, 이더넷에서 WIFI 등을 지원합니다.

레일 마운트 직렬 서버

산업용 레일 마운트 지원, 간편한 설치, 소형 크기, 비용 효율적

함수 블록 다이어그램

투명 전송 모드 지원

TCP 서버/TCP 클라이언트/UDP 서버/UDP 클라이언트 지원

직렬 명령 모드

사용자는 프로토콜에 따라 서버로 데이터를 보냅니다.
다시 시작하지 않고 다른 서버로 데이터 보내기

HTTPD 클라이언트 모드 지원

사용자가 AT 명령 또는 웹 페이지를 통해 HTTP 헤더를 설정하면 모듈은 HTTP 서버로 데이터를 보내거나 HTTP 서버에서 데이터를 가져올 수 있습니다

MQTT 기능 지원

장치는 다른 MQTT 클라이언트 메시지를 구독하고 서버에 주제 정보를 게시할 수 있습니다. 6 개 메시지 구독 및 6 개 주제 게시, 광범위한 사용 범위 및 적용 가능한 시나리오를 지원합니다. 사용자는 터미널 장치 또는 클라우드 플랫폼을 통해 장치 관련 정보를 볼 수 있습니다
