설명

재고 부족하다고 대량 주문 하고 싶으시면 연락 부탁드립니다.

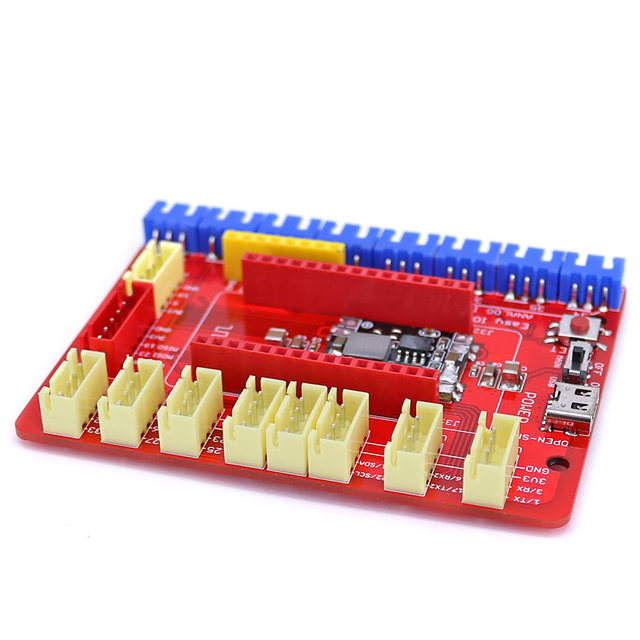

이 간편한 IO 확장 실드는 30PIN ESP32 보드와 호환됩니다.

전자 빌딩 블록 모듈과 ESP32 보드 사이의 연결 브리지입니다.

보드 용 SPI 포트, UART, I2C, PWM 및 아날로그 INPUT 핀을 확장하므로 DIY 애호가, 대화 형 디자이너는 모듈을 보드에 신속하게 부착하고 프로젝트 개발 진행을 가속화 할 수 있습니다.

XH 소켓이있는 OPEN-SMART 제품을이 실드에 쉽게 연결할 수 있으며 연결에주의를 기울일 필요가 없습니다. 따라서 교육 기관 및 시각 프로그래밍 교육에 적합합니다.

---------------------------------------------------

-------------------------------------------------------------------------------------------------------------------

특징:

-OPEN-SMART ESP32 C 보드 또는 30PIN ESP32 보드와 호환됩니다.

-외부 5V 전원을 공급하는 온보드 TypeC USB 커넥터.

-온보드 스위치로 전원이 typeC USB 또는 ESP32 보드에서 공급되는지 여부를 선택합니다.

-온보드 적합한 리셋 버튼.

-온보드 5V 에서 3.3V DC-DC 벅 컨버터 모듈로 전체 보드에 최대 1A 를 공급할 수 있습니다.

-온보드 소켓은 모두 XH 2.54mm 피치입니다.

-I2C 소켓 번호: 3;

-UART 소켓 번호: 2;

-LCD 핀 헤더: 1, OPEN-SMART 단색 LCD 모듈;

-하드웨어 SPI 소켓: 1, 일부 정보를 저장하는 TF 카드 모듈 용;

-3PIN 소켓 번호: 8;

-4PIN 소켓 번호: 9;

-HC-SR04 초음파 센서 모듈 용 온보드 4PIN 소켓;

-아날로그 입력 소켓 번호: 4(34, 35, 36, 39), 디지털 입력으로도 사용할 수 있습니다.

-다채로운 소켓: 3pin 은 파란색, 4pin 은 노란색, 6pin 은 빨간색입니다.

사진

치수:

부품 목록 (회로도 및 프로그램을 보낼 수 있습니다. 문의하십시오)

1 x 보드
