- 모델 번호: 18586-4S
- 부속 유형: 배터리 액세서리
- 브랜드 이름: YUNHUI STAR
- 근원: CN (정품)
- size: 185*86*17mm
- Base Material: Aluminum substrate
- Copper Thickness: 2oz
옵션정보
[(1254)18586-4S-lifep04]
1. 3S-4S 12V-16V 배터리 팩에 사용할 수 YHZX-18586-4Scan.
2. 요구 사항에 따라 리튬 이온 배터리 또는 LiFePO4 배터리 팩에 적용 할 수 있습니다.
3. 주요 기능은 과충전 보호, 과방전 보호, 과전류 보호, 단락 회로 보호, 균형 기능입니다.，온도 보호 등.
4. 귀하의 요구 사항에 따라 크기와 구조가 다른 PCM을 개발할 수 있습니다.
장점:

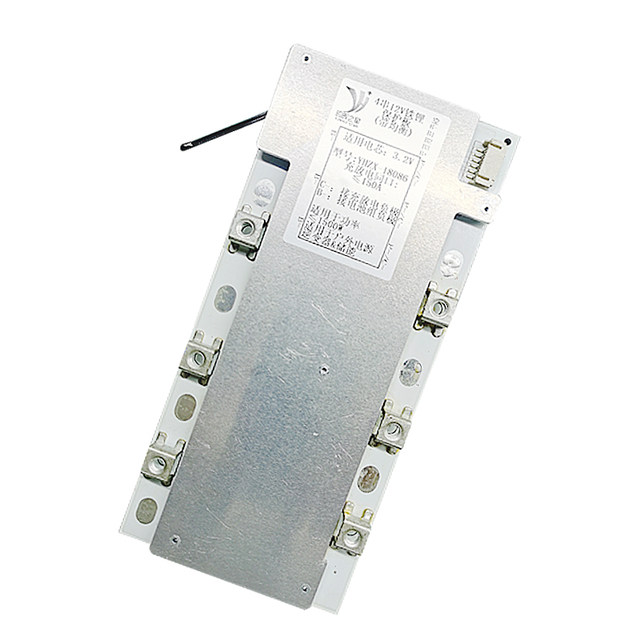

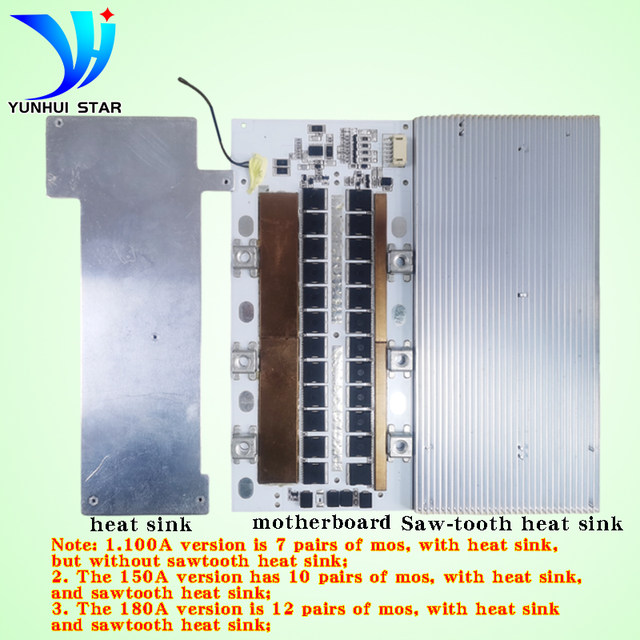

1. 이 바닥 보드는 열을 더 빨리 소산 할 수있는 알루미늄 기판입니다.

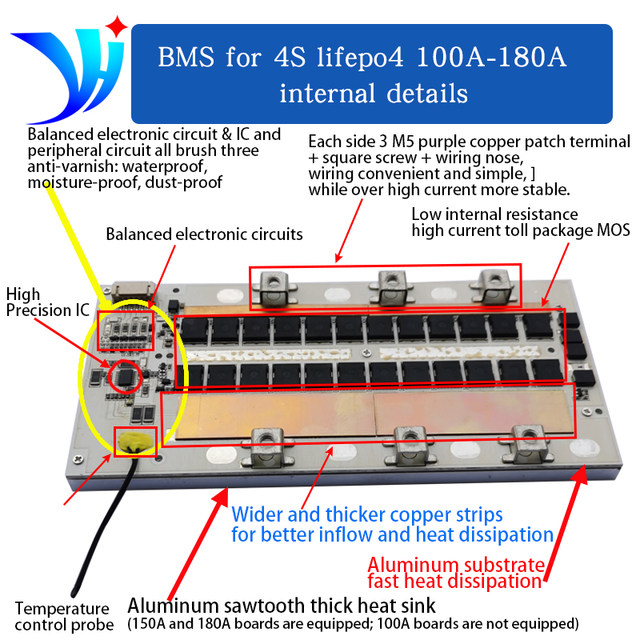

2. 보호 보드는 하이 퀄리티 최신 낮은 내부 저항 MOS (예: Infineon MOS) 와 높은 정밀도의 통합 IC로 만들어져 배터리 수명을 연장할 수 있습니다.
3. 용접 할 때 용접 용 압착 플라이어를 직접 사용하십시오. 이 플라이어는 더 강하고 전류 흐름은 더 부드럽습니다.
필수 세부 사항
제품 이름: 10055BYD-3S4S 리튬 이온/Lifepo4 균형;
모델 번호: YHZX-BYD10055-3S4S;
P원산지 레이스: 중국의 광동 선전；
브랜드명: 윈후이 스타；
기본 재료: 알루미늄 기판；
구리 두께: 1 온스；
신청:실외 모바일 전력과 같은 소형 에너지 저장 장치; 공급 및 태양열 가로등 리튬 배터리 등;
유형: 엘전자 보드;
PCBA 서비스: SMD SMT DIP 구성 요소 어셈블리；
크기: 100*55*7MM；
공통 버전: 충전 및 방전을위한 공통 포트；
사용자 정의: 전류가 다른 3s 에서 24s 까지의 모든 PCB 리튬 배터리；
MOQ: 1PCS；
배달 시간: 3-7 근무일；
공급 능력: 하루에 10000 조각/조각；
포장: 버블 백/상자；
18586-4S-100A-180Alifepo4BMS 전기 매개 변수
1. 과충전 보호 전압: 3.75 ± 0.025V;
2. 과충전 보호 지연 시간: 500-1000ms;
3. 과충전 보호 복구 전압: 3.55 ± 0.05V;
4. 균형 잡힌 기능 균형 잡힌 턴 온 전압: 3.50 ± 0.05V;
5. 균형 잡힌 전류30±5MA;
6. 방전 보호 과방전 보호 전압: 2.20 ± 0.05V;
7. 과방전 보호 지연 시간：500-1000MS；
8. 과방전 보호 복구 전압：2.70±0.10V；
9. 충전 전류: ≤ 100A(100A 버전);
≤ 150A(150A 버전);
≤ 180A(180A 버전);
10. 충전 과전류 보호 전류 값: ≤ 700A(100A 버전);
≤ 1000A(150A 버전);
≤ 1200A(180A 버전);
11. 충전 과전류 보호 지연 시간: 500-1000ms;
12. 방전 작동 전류: ≤ 100A(100A 버전);
≤ 150A(150A 버전);
≤ 180A(180A 버전);
13. 방전 과전류 1 보호 전류 값：
≤ 700A(100A 버전);
≤ 1000A(150A 버전);
≤ 1200A(180A 버전);
14. 방전 과전류 1 보호 지연 시간：100-300mS；
15. 단락 회로 보호 지연 시간: 250us;
16. 단락 보호 복구：로드 연결 해제；
17. 충전을위한 고온 보호: 55 ℃;
18. 방전을위한 고온 보호: 75 ℃;
19. 저온 보호 온도 충전-7 ℃;
20. 방전 루프 내부 저항:≤5MΩ；
21. 자기 소모：작동 모드:≤40UA；수면 모드：≤10UA；
22. 작업 온도：정상 작동 범위-40-85 ℃；
Q: 배터리의 재질 또는 유형을 어떻게 알 수 있습니까?
A: 배터리의 정상 전압 (플랫폼 전압) 이 3.2V 인 경우 배터리 본체를보십시오. 배터리는 LiFePo4 입니다. 배터리의 정상 전압 (플랫폼 전압) 에 3.6V 또는 3.7 V가 표시되면 배터리는 리튬 이온 또는 리튬 폴리머 배터리입니다.
Q: 이 BMS는 내 배터리에 세트 있습니까?
A: 먼저 배터리 팩에 몇 개의 셀이 있는지 확인하십시오. 구입 한 BMS는 배터리 팩과 동일한 시리즈 여야합니다. 그런 다음 작동 전류가 얼마나 필요한지 알려주십시오. 당신 가장 적합한 것 선택하겠습니다.
Q: BMS에 대해 어떤 앰프를 선택해야합니까?
A: 1 전기 자동차의 모터 전력 및 컨트롤러 전류 제한에 따라 다릅니다. 250W 미만은 15A 를 선택하고, 500W 미만은 20 A 를, 800W 미만은 30A 를 선택합니다. 1000W 이상이면 나와 상의하십시오. 보호 전류는 컨트롤러 전류 제한보다 작을 수 없습니다.
2. 인버터가있는 경우 인버터의 전원에 따라 계산해야합니다.
계산 공식: 전류 = 인버터 전력/배터리 팩 전압/0.80 (계수);
Q: 공통 포트 및 별도 포트는 무엇입니까? 차이점은 무엇입니까?

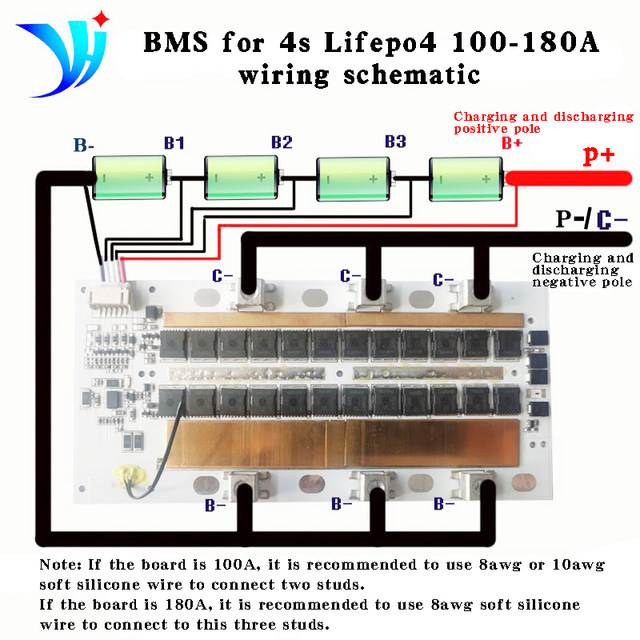

A: 예를 들어 10S 36V 20A BMS를 사용합니다. 공통 포트 20A 는 충전 음극과 방전 음극이 같은 지점 끝 (C-) 에 연결되어 있음을 의미합니다. 음극 충전 및방전 음극은 공통 연결 포트에 사용되므로 충전 전류 및 방전 전류는 20A 와 동일합니다.
별도의 포트는 충전 음극 (우리의 C-) 과 방전 음극 (우리의 P-) 으로 별도로 연결되므로 충전 전류와 방전 전류가 다르며 방전 전류는 20A 이며, 충전 전류는 10A 입니다.
Q: 배터리 용량과 BMS 전류의 관계는 무엇입니까?
A: 배터리 용량과 BMS 전류 사이에는 직접적인 관계가 없습니다. 큰 용량은 큰 전류를 의미하지는 않지만 계속 전류, 즉 엔진이 강력한 경우, 당신은 BMS의 높은 전류를 선택해야합니다, 그것은 배터리 용량에 의존하지 않습니다.
Q: 올바른 충전기를 선택하려면 어떻게해야합니까?
A: LiFePo4 배터리 충전기 전압 = 배터리 줄 수 X 3.6V,
리튬 이온 배터리 충전기 전압 = 배터리 줄 수 X 4.2V.
