• 데모 보드 유형: 팔
  • 브랜드 이름: Knotolus
  • 근원: CN (정품)

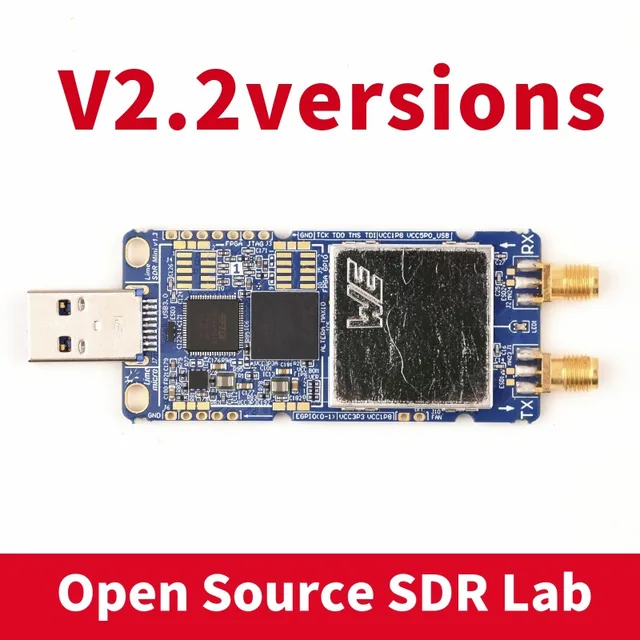

LimeSDR Mini 개발 보드는 Altera의 MAX 10 FPGA 및 Lime Microsystems의 LMS7002M RF 트랜시버를 사용하는 고성능 및 논리 집약적 인 디지털 및 RF 설계를 개발하고 프로토 타이핑하기위한 하드웨어 플랫폼입니다.

라임SDR 대 라임SDR 미니

LimeSDR 및 LimeSDR Mini는 동일한 소프트웨어 정의 라디오 제품군의 구성원입니다. 하나는 다른 것을 대체하지 않습니다. 오히려 그들은 보완 적입니다.


간단히 말해서, LimeSDR Mini는 더 작고 저렴한 버전입니다. . 그러나 LimeSDR Mini는 핵심 형제와 동일한 LMS7002M 라디오 트랜시버를 사용합니다. Mini에는 4 개 대신 2 개의 채널이 있으며 인기있는 수요에 따라 마이크로 U.FL 커넥터 대신 SMA 커넥터가 있습니다. 체크 아웃 자세한 내용은 아래.


우리는 이미 수천 개의 LimeSDR 보드를 선적했으며 . LimeSDR Mini는 LimeSDR 공급망, 개발 도구 및 커뮤니티를 기반으로 소프트웨어 정의 라디오에 액세스 할 수있는 방식으로 구축되었습니다.

기능 및 사양

  • RF 트랜시버:

  • FPGA:

    • 169 핀 FBGA 패키지

    • 16 K 레

    • 549 KB M9K 메모리

    • 2,368 KB 사용자 플래시 메모리

    • 4 x 분수 위상 잠금 루프 (PLL)

    • 45x18x18 비트 승수

    • 130 x 범용 입력/출력 (GPIO)

    • 단일 공급 전압

    • 플래시 기능

    • JTAG를 통한 FPGA 구성

  • EEPROM 메모리: RF 트랜시버 MCU 펌웨어 및 데이터에 대한 2x128 KB

  • 플래시 메모리: 데이터 용 1x4 MB 플래시 메모리

  • 일반 사용자 입력/출력:

    • 2 x 듀얼 컬러 (빨강 + 녹색) LED

    • 8 x FPGA GPIO 핀헤더 (3.3 V)

  • 연결성:

    • USB 3.0 유형 A ( )

    • 2 x 동축 RF (SMA) 커넥터 (각각 고주파 및 저주파 대역간에 전환 가능)

    • 외부 시계 소스 용 U.FL 커넥터

    • FPGA GPIO 헤더

    • FPGA JTAG 커넥터

  • 시계 시스템:

    • 30.72 MHz 온보드 VCTXO

    • 온보드 DAC로 VCTXO를 조정할 수있는 가능성

    • U.FL 커넥터를 통한 외부 시계 입력

  • 보드 치수: 69mm x 31.4mm

  • 보드 무게: 20 그램

블록 다이어그램

LimeSDR 미니 블록 다이어그램
