상품정보

  • OUTPUT: RAW10
  • BACK FOCUS: Adjustable (12.5~22.4mm)
  • LENS SUPPORT: C-mount / CS-mount (C-CS adapter included)
  • IR CUT FILTER: Integrated
  • Resolution: 1.58 MP (color), 1456 x 1088
  • 브랜드 이름: Raspberry pi
  • 증명서: NONE
  • 원산지: 중국
  • 모델 번호: Raspberry Pi Foundation
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: 팔


설명



라즈베리 파이 오리지널 글로벌 셔터 카메라 모듈, C/CS 마운트 렌즈, 1.6MP, 고속 모션 촬영 지원, 라즈베리 파이 시리즈 보드와 호환 가능
라즈베리 파이 글로벌 셔터 카메라

C/CS 마운트 렌즈 지원 | ?라즈베리 파이 시리즈 보드와 호환 가능


기능 한눈에

라즈베리 파이 글로벌 셔터 카메라 IMX296 센서를 기반으로 1.6MP 해상도의 라즈베리 파이 재단의 최신 글로벌 셔터 카메라 모듈입니다. 롤링 셔터의 젤리 효과없이 빠르게 움직이는 물체를 캡처 할 수있어 빠른 모션 사진 및 머신 비전 응용 프로그램에 이상적입니다.

글로벌 셔터 카메라는 3.45μm × 3.45μm 의 큰 픽셀 크기로 높은 광 감도를 제공하는 짧은 노출 시간 (적절한 조명으로 30μs 까지 낮음) 으로 작동 할 수 있습니다. 고속 사진의 장점.

라즈베리 파이 글로벌 셔터 카메라 C 또는 CS 마운트가있는 산업용 렌즈에 적합한 C- to CS 마운트 어댑터가 포함되어 있습니다. 이 모듈은 모든 Raspberry Pi 시리즈 보드와 호환됩니다 (Raspberry Pi Zero 또는 Computing Module 시리즈에는 추가 어댑터 케이블이 필요합니다).


사양

센서

모델:

IMX296LQR-C

해상도:

1.58 MP (컬러), 1456 × 1088

CMOS 대각선 크기:

6.3mm

픽셀 크기:

3.45 & 마이크로; m × 3.45 & 마이크로; m

출력

RAW10

다시 초점

조정 가능 (12.5 ~ 22.4mm)

렌즈 지원

C 마운트/CS 마운트 (C-CS 어댑터 포함)

IR 컷 필터

통합

삼각 마운트

1/4″-20

체중

41g

케이블 길이

150mm

렌즈 선택

제품


6mm 와이드 앵글 렌즈


16mm 망원 렌즈


25mm 망원 렌즈


35mm 망원 렌즈


8-50mm 줌
렌즈


파이 용 100X 현미경 렌즈

이미지 형식

1/2"

1"

2/3"

1"

1/2.3"

1/2"

초점 길이

6mm

16mm

25mm

35mm

8-50mm

-

조리개

F1.2

F1.4-16

F1.4-16

F1.7-16

F1.4

-

광학 배율

-

0.12X ~ 1.8X

확대/축소 비율

-

15:01

마운트

CS 마운트

C 마운트

C/CS 마운트

보기의 각

63°

1"      44.6° × 33.6°
2/3"      30.0° × 23.2°
1/1.8"      24.7° × 18.6°
1/2"      21.8° ×16.4°

2/3" 20.2° × 15.1°
1/1.8" 16.5° × 12.4°
1/2" 14.5° × 10.5°

1" 20.9° × 15.8°
2/3" 14.4° × 10.8°
1/2" 10.5° × 7.9°

45°-5.35°

-

다시 초점

7.53mm

17.53mm

-

광학 길이

-

67.53mm

-

일탈

-

1"（-0.7%）
1/2"（-0.5%）
1/3"（-0.15%）

0.05%

0.35%

-

< -0.1%

M.O.D.

0.20m

0.20m

0.25m

0.30m

0.20m

2.4mm

치수

Φ30.00 × 34.00mm

Φ39.00 × 50.00mm

Φ34.00 × 34.00mm

Φ35.00 × 34.00mm

Φ40.00 × 68.30mm

Φ39.00 × 112.00mm

작동

수동 조리개 조정

고정 조리개

체중

53g

133.7g

82g

78g

148g

202g

글로벌 셔터, 더 선명한 이미징

글로벌 셔터는 빠르게 움직이는 물건을 촬영하는 동안 젤로 효과를 제거합니다.
고속 모션 캡처에 더 적합

롤링 셔터





글로벌 셔터


렌즈 장착
카메라 삼각대 지원

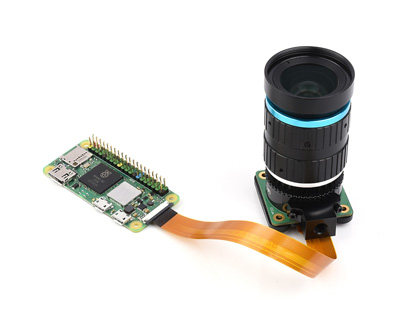

라즈베리 파이 작업



  • 라즈베리 파이 보드 및 사진의 렌즈는 포함되어 있지 않습니다.

  • 라즈베리 파이 제로와 함께 사용하려면 추가로 구입해야합니다 라즈베리 파이 제로 v1.3 카메라 케이블


제품 쇼


치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/Raspberry_Pi_Global_Shutter_Camera
선택 가이드

부품 번호

픽셀

센서

CMOS 크기

IR-CUT 필터

렌즈 지원

FOV (°)

APER-TURE (F)

초점 길이 (MM)

DIMEN-SIONS (MM)

함께 사용하기 위해

라즈베리 파이 본사 카메라

12.3MP

IMX477

7.9mm

통합

C/CS

-

-

-

38*38

라즈베리 파이, CM3/3 +/4, 제트슨 나노

IMX477 12.3MP 카메라

-

-

-

38*38

CM3/3 +/4, 제트슨 나노

라즈베리 파이 본사 카메라 M12

M12

-

-

-

38*38

라즈베리 파이, CM3/3 +/4, 제트슨 나노

IMX477-160 12.3MP 카메라

160

2.2

2.75

25*24

CM3/3 +/4, 제트슨 나노

라즈베리 파이 글로벌 셔터 카메라

1.6MP

IMX296

6.3mm

통합

C/CS

-

-

-

38*38

라즈베리 파이, CM3/3 +/4, 제트슨 나노

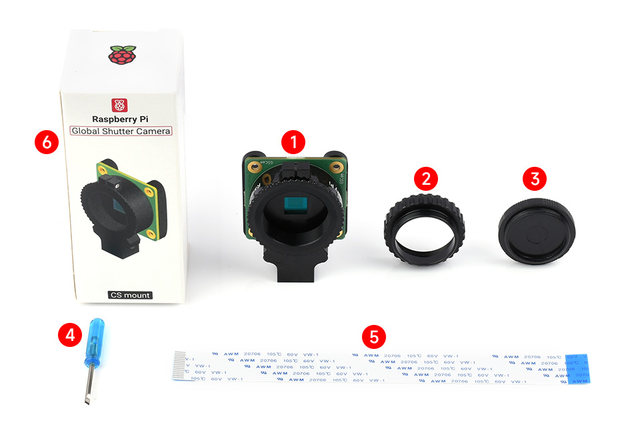

패키지 내용물



무게: 0.49 kg

  1. 라즈베리 파이 글로벌 셔터 카메라 × 1

  2. C-CS 어댑터 × 1

  3. 더스트 캡 × 1

  4. 드라이버 × 1

  5. FFC 리본 × 1

  6. 포장 상자 × 1
