• 모델 번호: JETSON-ORIN-NX--DEV-KIT
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • 증명서: NONE
  • AI PERFORMANCE: 100TOPS
  • GPU FREQUENCY: 918MHz (Max)
  • CPU FREQUENCY: 2GHz (Max)
  • DL ACCELERATOR: 2x N-VDLA v2
  • MEMORY: 6GB 128-bit LPDDR5, 102.4GB/s


옵션정보

[(200003982)DEV-KIT]


[(200003983)DEV-KIT-A]


[(200003984)DEV-KIT-B]



설명



임베디드 및 에지 시스템용 Jetson Orin NX AI 개발 키트, 16GB 메모리 Jetson Orin NX 모듈 포함
JETSON-ORIN-NX-16G-DEV-KIT

웨이브 셰어 제트슨 오린 NX 데브 키트

?
제트슨 오린 NX 모듈 기반
AI 에지 컴퓨팅 개발 키트

이것은 N-VIDIA 공식 개발자 키트가 아닙니다.

Jetson Orin NX Module을 기반으로 JETSON-IO-BASE-B 베이스 보드와 함께 M.2, HDMI, USB 등과 같은 풍부한 주변 인터페이스를 제공하여 사용자가 제품 성능을 보다 편리하게 실현할 수 있습니다.

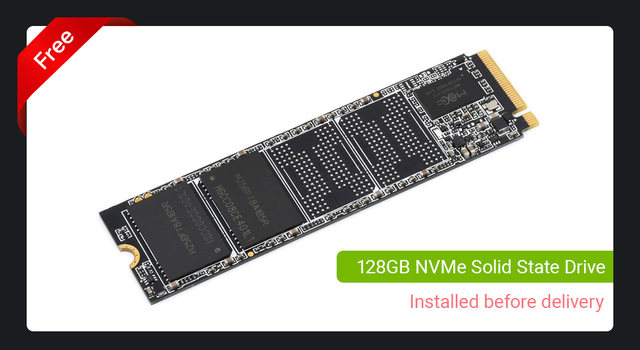

이 키트에는 16GB 메모리를 갖춘 Orin NX 모듈이 포함되어 있으며 내장 스토리지 모듈이 없으며 최대 100 TOPS AI 성능을 제공합니다. 무료 128 GB NVMe 솔리드 스테이트 드라이브, 고속 읽기/쓰기와 함께 제공, 대규모 AI 프로젝트 개발의 요구를 충족.

?

* 참조 용으로 만 솔리드 스테이트 드라이브의 실제 모양이 다를 수 있습니다

이 키트에는 블루투스 5.0 및 듀얼 밴드 WIFI를 지원하는 사전 설치된 AW-CB375NF 무선 네트워크 카드가 함께 제공되며 2 개의 추가 PCB 안테나가 있으며, 고속 및 안정적인 무선 네트워크 연결 및 Bluetooth 통신을 제공합니다.



키트 선택 가이드

키트

A

B

JETSON-ORIN-NX-16G-DEV-KIT

√

√

IMX219-77 카메라

√

√


(USB 케이블, HDMI 케이블, HDMI 어댑터, 전원 공급 장치)


√

JETSON-ORIN-NX-16G-DEV-KIT
포함??모듈,??베이스 보드, 냉각 팬, 128GB NVMe 솔리드 스테이트 드라이브, AW-CB375NF 듀얼 밴드 무선 네트워크 카드, USB 케이블, 이더넷 케이블, 전원 공급 장치 등


JETSON-ORIN-NX-16G-DEV-KIT-A: 카메라 키트
JETSON-ORIN-NX-16G-DEV-KIT 기반으로 8MP (3280x2464) 고화질 카메라가 장착되어 있으며 얼굴 인식과 같은 AI 지능형 응용 프로그램에 적합합니다. 도로 표지판 인식 및 번호판 인식.


JETSON-ORIN-NX-16G-DEV-KIT-B: 카메라 + 터치 디스플레이 키트
키트 A를 기반으로 13.3 인치 용량 성 터치 스크린 LCD (케이스 포함), 1920 × 1080 해상도, 최대 10 점 터치, 내장 페라이트 하이파이 스피커. 카메라로 찍은 이미지를 실시간으로 표시하여 인공 지능 작업의 인간-컴퓨터 상호 작용을 더 많이 달성 할 수 있습니다.


제트슨 오린 NX 모듈 사양

버전

8GB (출시 예정)

16GB

AI 성능

70 상의

100 상의

GPU

32 텐서 코어가 있는 1024 코어 N-VIDIA 암페어 아키텍처 GPU

GPU 주파수

765MHz (최대)

918MHz (최대)

CPU

6 코어 암®피질®-A78AE v8.2 64 비트 CPU, 1.5MB L2 + 4MB L3

8 코어 암®피질®-A78AE v8.2 64 비트 CPU, 2MB L2 + 4MB L3

CPU 주파수

2GHz (최대)

DL 가속기

1x N-VDLA v2

2x N-VDLA v2

DLA 주파수

614MHz (최대)

비전 가속기

1x PVA v2

메모리

8GB 128 비트 LPDDR5, 102.4 GB/s

16GB 128 비트 LPDDR5, 102.4 GB/s

스토리지

외부 NVMe 지원

파워

10W ~ 20W

10W ~ 25W

PCIE

1x1 (PCIe Gen3) + 1x4 (PCIe Gen4), 총 144 GT/s *

USB *

3x USB 3.2 2.0 (10 Gbps)
3x USB 2.0

CSI 카메라

최대 4 대의 카메라 (가상 채널을 통한 8 개 **)
8 레인 MIPI CSI-2
D-PHY 1.2 (최대 20 Gbps)

비디오 인코드

1x 4K60 (H.265) | 3x 4K30 (H.265)
6x 1080p60 (H.265) | 12x 1080p30 (H.265)

비디오 해독

1x 8K30 (H.265) | 2x 4K60 (H.265) | 4x 4K30 (H.265)
9x 1080p60 (H.265) | 18x 1080p30 (H.265)

디스플레이

1x 8K30 멀티 모드 DP 1.4a (+ MST)/eDP 1.4a/HDMI 2.1

기타

3x UART, 2x SPI, 2x I2S, 4x I2C, 1x CAN, DMIC 및 DSPK, PWM, GPIO

네트워킹

1x GbE

치수

69.6mm x 45mm
260 핀 SO-DIMM 커넥터

* USB 3.2, MGBE 및 PCIe는 UPHY 레인을 공유합니다. 지원되는 UPHY 구성은 제품 설계 안내서를 참조하십시오.
** Jetson Orin NX의 가상 채널은 변경 될 수 있습니다
지원되는 기능 목록은 최신 N-VIDIA Jetson Linux 개발자 가이드의 소프트웨어 기능 섹션을 참조하십시오.


온보드 리소스

참고: Jetson Orin NX 모듈은 이 기본 보드의 HDMI 인터페이스 신호 출력만 지원하며 DP 인터페이스는 지원되지 않습니다.


전문 응용 소프트웨어 및 모델

N-VIDIA 소프트웨어
N-VIDIA 모든 Jetson 모듈과 개발자 키트는 동일한 N-VIDIA Jetson 소프트웨어 스택에서 지원되므로 한 번 개발하면 어디에서나 배포할 수 있습니다. Jetson 소프트웨어는 AI 애플리케이션에 엔드 투 엔드 가속을 제공하고 출시 시간을 단축하도록 설계되었습니다. 이를 통해 데이터 센터와 클라우드 배포를 지원하는 강력한 N-VIDIA 기술이 제공됩니다.

?

사전 훈련된 모델
분류, 개체 감지, 언어 번역, 텍스트 음성 변환, 추천 엔진, 센티멘트 분석 등 많은 AI 애플리케이션에는 공통된 요구 사항이 있습니다. NGC의 사전 훈련 된 모델™카탈로그는 성능에 최적화되어 있으며 N-VIDIA TAO Toolkit 및 고객 데이터 세트를 통해 미세 조정할 수 있으므로 프로덕션 AI 소프트웨어 개발에 소요되는 시간과 비용을 줄일 수 있습니다.

로봇, AI 스피치, 스마트 시가지를 위한 N-VIDIA 플랫폼

로보틱스용 Isaac, AI 스피치용 Riva, 비디오 분석용 메트로폴리스를 포함한 N-VIDIA 소프트웨어 플랫폼을 사용하여 수직별 애플리케이션의 속도를 높일 수 있습니다.

N-VIDIA 이삭
로봇은 제조, 물류, 의료 및 서비스와 같은 산업에서 효율성과 삶의 질을 향상시킵니다. N-VIDIA 이삭™향상된 로봇 개발, 시뮬레이션 및 배포를 통해 프로세스를 가속화합니다.

?

N-VIDIA 리바
N-VIDIA Riva는 말투 엔드 딥 러닝 파이프 라인을 사용하여 다중 대화 형 AI 애플리케이션을 구축하기위한 완전히 가속화 된 SDK로, 음성, 비전, 및 자연어 처리 (NLP) 작업.

?

N-VIDIA 메트로폴리스
N-VIDIA 메트로폴리스는 애플리케이션 프레임워크, 개발자 도구 세트 및 파트너 에코시스템을 포함합니다. 또한 시각적 데이터와 AI를 통합하여 광범위한 산업 분야에서 운영 효율성과 안전성을 개선합니다.

제품 쇼
치수 개요
리소스 및 서비스
위키:?Www.waveshare.com/wiki/JETSON-ORIN-NX-16G-DEV-KIT
선택 가이드

모델

모듈

개발자 키트

제트슨 나노

N-VIDIA 맥스웰 아키텍처
128 N-VIDIA CUDA 코어


69.6 × 45mm
260 핀 에지 커넥터


100 × 80 × 29mm
공식 키트:??


100 × 80 × 29mm
웨이브 셰어 키트

제트슨 TX2

N-VIDIA 파스칼 아키텍처
256 N-VIDIA CUDA 코어


87 × 50mm
400 핀 커넥터
열전사 플레이트 포함


170 × 170 × 15.6mm
공식 키트

제트슨 TX2 NX

N-VIDIA 파스칼 아키텍처
256 N-VIDIA CUDA 코어


69.6 × 45mm
260 핀 에지 커넥터


103 × 90.5 × 34mm
웨이브 셰어 키트

제트슨 자비에 NX

N-VIDIA 볼타 아키텍처
384 N-VIDIA CUDA 코어
48 텐서 코어


69.5 × 45mm
260 핀 에지 커넥터


103 × 90.5 × 31mm
공식 키트


103 × 90.5 × 34mm
웨이브 공유 키트:??

제트슨 AGX 자비에르

N-VIDIA 볼타 아키텍처
512 N-VIDIA CUDA 코어
64 텐서 코어


100 × 87mm
699 핀 커넥터
통합 열전달 플레이트


105 × 105 × 65mm

제트슨 오린 NX

N-VIDIA 암페어 아키텍처
1024 N-VIDIA CUDA 코어
32 텐서 코어


69.6 × 45mm
260 핀 SO-DIMM 커넥터


103 × 90.5 × 34mm
웨이브 셰어 키트

참고: 일부 모델은 아직 출시되지 않았습니다. 필요한 경우 Waveshare 서비스 팀에 문의하십시오.





패키지 콘텐츠



무게:?1.879 kg

JETSON-ORIN-NX-16G-DEV-KIT

  1. 웨이브 셰어 오린 NX 개발 키트:
    제트슨 오린 NX 16GB 모듈 x1
    JETSON-IO-BASE-B x1
    냉각 팬 x1
    128GB NVMe 솔리드 스테이트 드라이브 (조립) x1
    무선 네트워크 카드 (조립) x1

  2. USB 타입 A에서 마이크로 B 케이블 (~ 1.2m) x1

  3. 이더넷 케이블 (~ 1.5m) x1

  4. 점퍼 x1

  5. 옵션?전원 어댑터 x1

JETSON-ORIN-NX-16G-DEV-KIT-A

  1. 웨이브 셰어 오린 NX 개발 키트:
    제트슨 오린 NX 16GB 모듈 x1
    JETSON-IO-BASE-B x1
    냉각 팬 x1
    128GB NVMe 솔리드 스테이트 드라이브 (조립) x1
    무선 네트워크 카드 (조립) x1

  2. USB 타입 A에서 마이크로 B 케이블 (~ 1.2m) x1

  3. 이더넷 케이블 (~ 1.5m) x1

  4. 점퍼 x1

  5. 옵션?전원 어댑터 x1

  6. IMX219-77 카메라 (FFC 케이블 포함) x1

JETSON-ORIN-NX-16G-DEV-KIT-B

  1. 웨이브 셰어 오린 NX 개발 키트:
    제트슨 오린 NX 16GB 모듈 x1
    JETSON-IO-BASE-B x1
    냉각 팬 x1
    128GB NVMe 솔리드 스테이트 드라이브 (조립) x1
    무선 네트워크 카드 (조립) x1

  2. USB 타입 A에서 마이크로 B 케이블 (~ 1.2m) x1

  3. 이더넷 케이블 (~ 1.5m) x1

  4. 점퍼 x1

  5. 옵션?베이스 보드 전원 어댑터 x1

  6. IMX219-77 카메라 (FFC 케이블 포함) x1

  7. 13.3 인치 HDMI LCD (H) (케이스 포함) V2 x1

  8. 디스플레이 전원 공급 장치 x1

  9. HDMI 케이블 ~ 37cm x1

  10. HDMI 어댑터 x1

  11. USB 타입 A에서 마이크로 B 케이블 (~ 35cm) x1
