- 통합 기능: bluetooth
- 모델 번호: Core51822
- 데모 보드 유형: 팔
- 브랜드 이름: Waveshare
- Onboard chip: nRF51822
- Frequency range: 2.4GHz
- nRF51822 Onboard: BLE4.0 Bluetooth 2.4G Wireless Module
- Operating voltagec: Operating voltage
- Operating temperature: -40~ 85
- Dimension (PCB): 24.5mm x 32.26mm
- Digital interfaces: SPI, I2C, UART
- Programmable output power: -20 to +4 dBm
- Operating voltage: 1.8 V ~ 3.6 V
- Model Name: Core51822 Bluetooth Module
5 개/몫 NRF51822 블루투스 모듈/네트워킹 모듈/무선 모듈 = Core51822 무료 배송
(우리는 주식에있는이 품목의 수백이 있습니다, 대량을 위해, 163 dot com에 powershare에서 저에게 연락하십시오)
BLE4.0 블루투스 2.4G 무선 모듈, nRF51822 온보드
개요
Core51822기반 무선 모듈입니다.NRF51822-ULP (초 저전력) 무선 애플리케이션 용으로 설계된 멀티 프로토콜 Bluetooth® 4.0 저에너지/2.4 GHz RF SoC.
Core51822 사양
- 온보드 칩: nRF51822
- 통신 거리 (실외 개방 @ 1M 데이터 속도): 30m
- 주파수 범위: 2.4GHz
- 작동 전압: 2.0V ~ 3.6V
- 작동 온도: -40 ℃ ~ 85 ℃
- 치수 (PCB): 24.5mm x 32.26mm
- 확장 핀 헤더: P0.26 및 P0.27 을 제외한 모든 I/Os
- 핀 헤더 피치: 2.00mm
- 왼쪽과 오른쪽의 핀 헤더 사이의 간격: 18.00mm
- 안테나: 온보드 안테나
NRF51822 기능
- 2.4 GHz 멀티 프로토콜 RF 트랜시버
- ARM® Cortex™-M0 32 비트 프로세서
- 128 비트 AES HW 암호화
- 256kB 플래시 및 32kB RAM
- 프로그래밍 가능한 주변 장치 상호 연결 (PPI)
- 디지털 인터페이스: SPI, I2C, UART
- 10 비트 ADC
- 프로그래밍 가능한 출력 전력: -20 ~ 4 dBm
- 독립적 인 애플리케이션 개발 및 프로토콜 스택
- NRF24L 시리즈와 완벽하게 호환
- NRF51xxx 시리즈와 호환되는 핀아웃
- 글로벌 별도 전원 관리
- 작동 전압: 1.8 V ~ 3.6 V
응용 프로그램
- 웨어러블 장치
- 블루투스 지능형 응용 프로그램
- 휴대폰 액세서리
- RFID 라벨
- 스마트 가전
- 산업 제어
- 데이터 수집 시스템
개정 내역
- 2015.06, Core51822 는 온보드 칩을 Rev3 로 업그레이드하고 32kB ram을 특징으로하며 더 높은 버전 sdk를 지원하며 모든 데모 코드는 여전히 Rev2 와 호환됩니다.

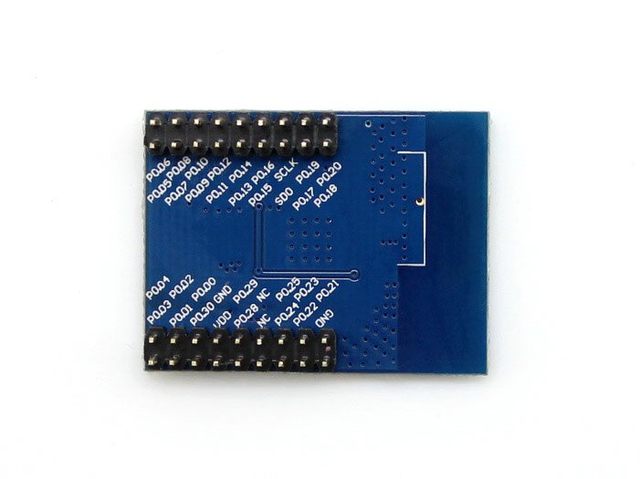

Core51822 확장 헤더
사진
치수
비교
Core51822대Core51822 (B)
개발 자원
위키:
옵션 항목
- 디버깅 및 프로그래밍에 권장:팔 디버거(상점에 나열되어 있지 않습니다. 필요한 경우 저에게 연락하십시오)
패키지 내용
- Core51822 x 1
