- 데모 보드 유형: 팔
- 브랜드 이름: ReYeBu
- 근원: CN (정품)
- MPPT solar controller: solar panel

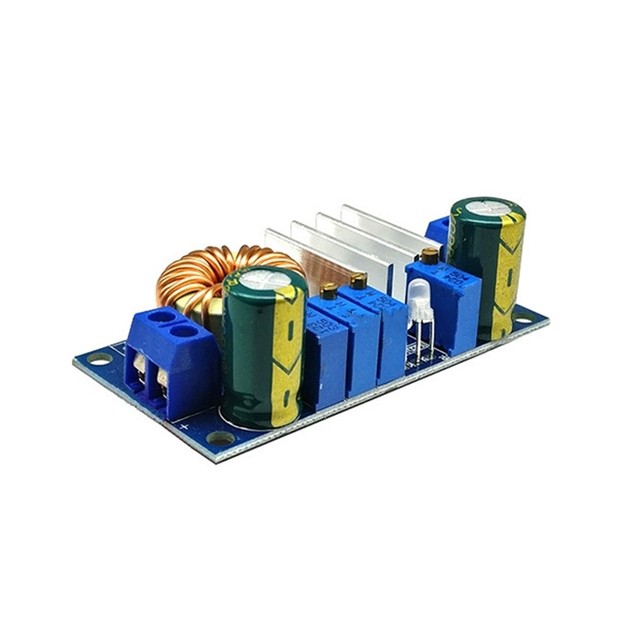

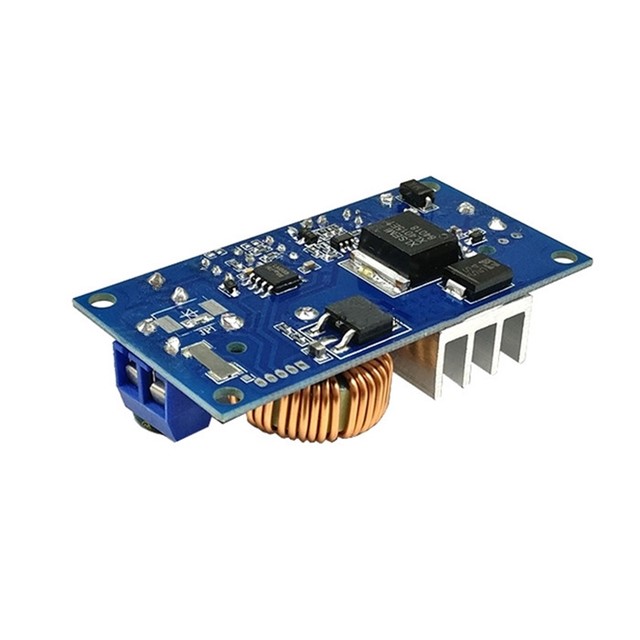

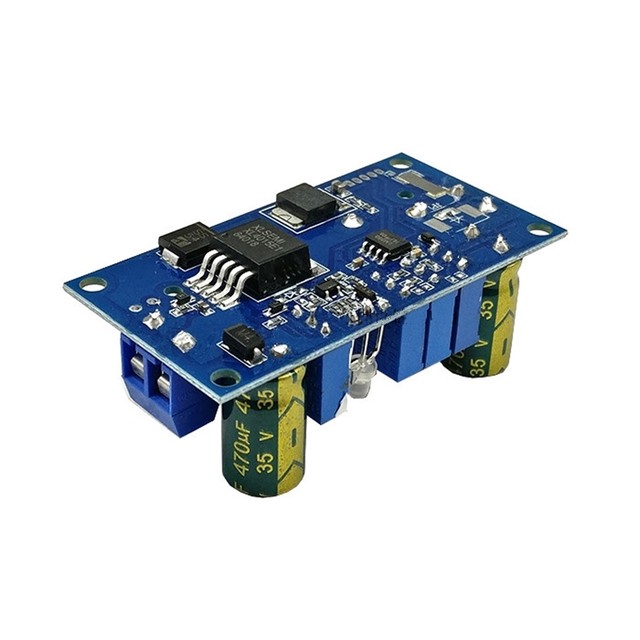

MPPT 태양 광 컨트롤러 태양 전지 패널 5A DC-DC 스텝 다운 모듈 정전압 및 정전류 충전
설명:
새로운 Lido, 5A 스텝 다운 정전압 및 정전류 모듈, MPPT 기능, 태양 전지판으로 배터리를 충전하면 충전 전류를 두 배 이상 늘릴 수 있습니다. 충전 시간을 효과적으로 단축하고 태양 전지판의 부피를 줄입니다. 그것은 충전 상태를 관찰하기 편리한 회전 조명 제어와 함께 축전지, 리튬 배터리 등을 충전 할 수 있습니다. 다기능 전압계, 입력 전압, 출력 전압, 출력 전류, 출력 전력을 직관적으로 표시 할 수 있으며 멀티 미터없이 사용할 수 있습니다. 고전력 LED 드라이버 모듈로 사용할 수 있습니다.
모듈 매개 변수:
모듈 특성: 비 절연 스텝 다운 모듈 (벅)
입력 전압: 6-36V
출력 전압: 1.25-32V 연속 조정 가능, (기본 출력은 5V, 다른 전압이 필요한 경우 가게 주인에게 설명하십시오.)
1.25-32V 고정 출력 (배치 고객의 경우) 기본 배송은 조정 가능한 출력입니다.
MPPT 전압 설정 범위: 6-36V
출력 정전류 범위: 0.05-5A, 장기 작동 전류는 3A 이내에 권장됩니다 (기본 출력 정전류는 3A 입니다. 다른 현재 값이 필요한 경우 가게 주인에게 설명하십시오)
출력 회전 조명 범위: 0.01-5A (기본 회전 전류는 0.3A 입니다. 다른 현재 값이 필요한 경우 가게 주인에게 설명하십시오) 현재 범위는 부품 매개 변수의 차이로 인해 약간의 오류가 있습니다.
작동 온도: -40 ~ 85 ℃
작동 주파수: 180KHz
변환 효율: 최대 95% (효율성은 입력, 출력 전압, 전류 및 압력 차이와 관련이 있습니다)
단락 보호: 예 (제한 전류는 설정 정전류 값입니다)
과열 보호: 예 (과열 후 자동으로 출력 종료)
입력 역 연결 보호: 없음, (필요한 경우 입력에 직렬로 다이오드를 넣으십시오)
출력 역방향 관개 보호: 아니오, 출력이 배터리에 연결되면 역방향 다이오드를 추가해야합니다. 그렇지 않으면 모듈이 타 버립니다! 기억해! (예약 된 역방향 투광 다이오드 위치가 있으며 필요한 경우 직접 추가 할 수 있습니다. 방법은 아래를 참조하십시오) 태양 전지판의 손실과 더 높은 활용을 가진 이상적인 다이오드를 선택할 수도 있습니다.
충전 표시기: 충전시 빨간색 표시 등, 가득 차면 녹색 표시 등. 램프 감지 방법은 전류입니다. 태양 전지판을 전원 공급에 사용할 때 태양 시간 동안 충전 전류도 매우 작으며 회전 램프의 전류보다 낮습니다. 녹색 표시등도 켜지지 만 지금은 완전히 충전되지 않습니다. 구별에주의하십시오. 충전 전류는 충전 된 미터로 더 직접 볼 수 있습니다.
설치 방법: 4 3mm 나사
배선 모드: 터미널 블록 (쉘이 장착 된 경우 용접 와이어 출력) 입력, 출력
모듈 크기: 길이 60mm 너비 31mm 높이 22mm (헤더 제외)
참고: 모듈의 전류 감지는 로우 엔드 감지입니다. 입력의 음극과 출력의 음극을 와이어로 직접 단락하지 마십시오!
응용 범위:
1. 사용 중 단락을 두려워하지 않는 정전류 기능이있는 규제 된 전원 공급 장치로 부하를 보호 할 수 있습니다.
2. 전자 장비에 전원을 공급하십시오.
삼. 충전 상태를 관찰하는 데 편리한 충전 표시기 기능과 함께 다양한 배터리를 충전하고 다른 전압 및 용량의 배터리에 따라 충전 전압 및 충전 전류를 설정합니다.
4. 태양 전지판을 사용하여 전원을 공급하여 MPPT 기능으로 다양한 배터리를 충전하여 충전 전류를 두 배로 늘릴 수 있습니다. 정전류 기능으로 배터리가 과충전되는 것을 방지하고 효과적으로 배터리를 보호 할 수 있습니다.
5. 지도되는 드라이브 고성능, 직렬 및 병렬에서 자유롭게 결합 될 수 있습니다,
6. 차량 전원 공급 장치로 휴대 전화 또는 다양한 디지털 제품에 전원을 공급합니다.
지침:

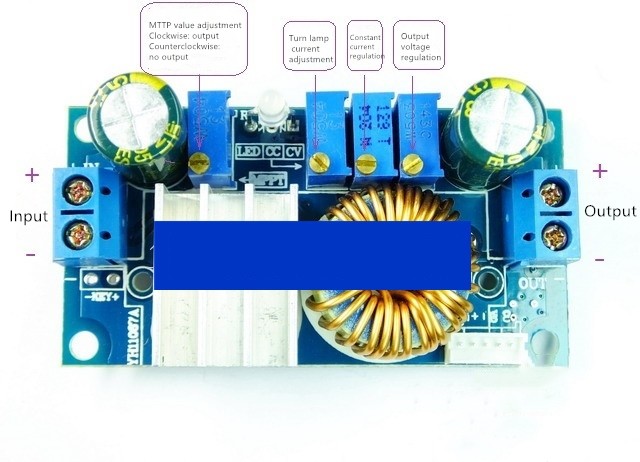

전압, 전류 및 회전 표시 등 설정 방법: (위의 설명을 참조하십시오)
모듈에 출력 전압이 없으면 MPPT 설정 전위차계를 시계 방향으로 돌려 전압 출력이 있습니다.
1. 출력 전압 설정: 충전하려는 배터리의 플로트 전압 값 또는 직렬 또는 병렬 연결 후 led의 전압 값에 따라 정전압 전위차계 (CV) 를 조정합니다. 출력 전압을 필요한 전압으로 설정합니다. (부하 없음)
2. 램프 전류 표시 설정: 출력 전압을 설정 한 후 CC 전위차계를 시계 반대 방향으로 약 20 회전 조정하고 멀티 미터를 사용하여 20A 전류로 출력을 단락하십시오. 램프를 돌리는 데 필요한 전류로 CC 전위차계를 조정하십시오. 그런 다음 회전을 조정하면 녹색 표시등이 켜질 때까지 조명 전기 전위차계를 조정합니다.
삼. 정전류 값 설정: 램프 전류를 조정 한 후 멀티 미터의 20A 전류 범위는 여전히 단락됩니다. (전압과 전류계가있는 직접 와이어는 단락입니다.) CC 전위차계를 설정해야 할 현재 값으로 조정합니다. (단락 방법으로 출력 전류를 설정하면 실제 충전 전류가 단락 설정 전류보다 작습니다. 배터리에 잔류 전압이 있어야합니다. 정확한 충전 전류를 설정하려면 방전 된 배터리를 사용하여 출력에 연결 한 다음 출력 전류를 설정하십시오.)
참고: 정전류를 설정할 때 전압이 1.25V 이상이어야합니다. 그렇지 않으면 정전류 기능이 유효하지 않습니다.
4. MPPT 전압 값 설정:
* 조정 가능한 안정화 전원 공급 장치가있는 설정 방법: 조정 가능한 안정화 된 전원 공급 장치를 설정할 전압 값으로 조정하십시오 (예: 18V), 출력은 부하에 연결되지 않습니다. 모듈에 출력 전압이있을 때, MPPT 설정을 시계 반대 방향으로 조정하면 전위차계를 출력 전압이 방금 떨어지는 중요한 지점으로 설정합니다.
* 태양 전지판으로 직접 설정 방법: 입력이 태양 전지판에 직접 연결되고 출력 전압은 부하에 따라 설정되며 태양 전지판에 빛나는 빛의 일부가 차단됩니다. 출력은 부하에 연결됩니다. 멀티 미터는 태양 전지판의 출력 전압을 측정하고 (전압계를 입력 전압 디스플레이로 자르면) 태양 전지판 전압이 최대 전력 포인트 전압에 도달 할 때까지 MPPT 전위차계를 조정합니다. (태양 전지판의 실제 최대 전력점 전압은 공칭 전압보다 낮습니다. 예를 들어, 18V 태양 전지판의 경우 최대 전력점은 약 17.5 v입니다.)
출력 전류를 측정하여 MPPT 값을 조정하고 출력과 부하 사이의 멀티 미터의 전류 범위를 연결할 수도 있습니다 (미터 헤드를 사용하여 전류 디스플레이로 전환 할 수 있음). MPPT 전위차계를 최대 출력 전류로 조정합니다.
참고: 태양 전지판을 사용하여 MPPT 값을 직접 조정할 때 태양 전지판으로 방출되는 전력이 부하 전력보다 큰 경우, 먼저 태양 전지판에 빛나는 빛의 일부를 차단하여 MPPT 값을 조정할 수 있도록 태양 전지판의 전력을 줄이십시오.
모듈 자체에는 방열판이 있으며 확대 및 두꺼운 자기 링의 인덕턴스의 온도 상승이 더 작으며 고주파 및 장수명 전해 커패시터가 있습니다.
