- 모델 번호: FT232 USB UART Board (Type A)
- 데모 보드 유형: FPGA
- 브랜드 이름: Waveshare
- 증명서: NONE
- 근원: CN (정품)
기능

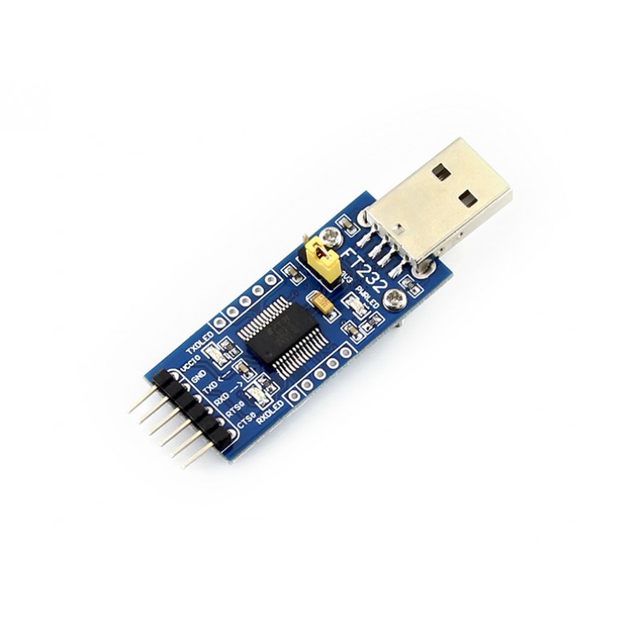

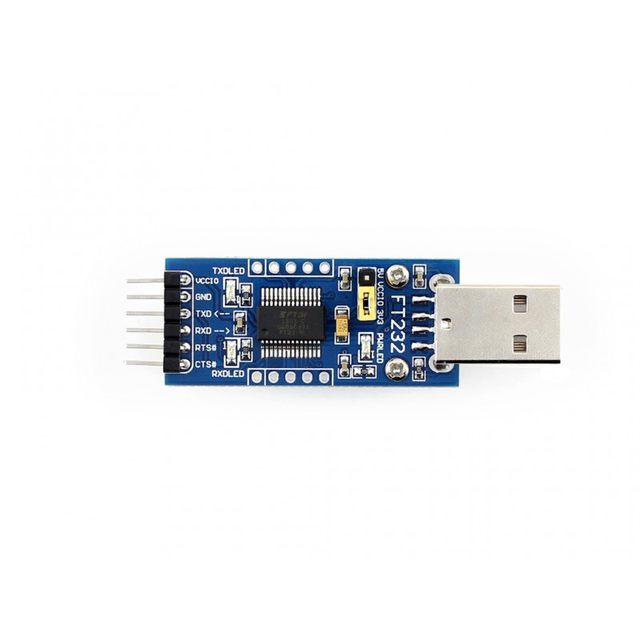

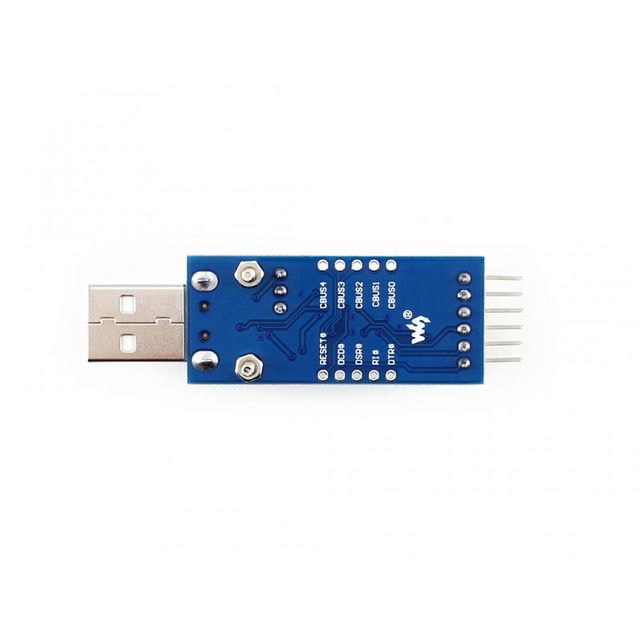

원래 FT232RL 온보드 Mac, Linux, Android, WinCE, Windows 7/8/8 을 지원합니다. 1/10... 3 전원 모드: 5V 출력, 3.3V 출력 또는 대상 보드에 의해 전원 공급 (3.3V-5V) 3 LEDs: 지도되는 TXD, 지도되는 RXD, 지도되는 힘 기능성 핀 TXD, RXD, RTS #, CTS #: 온보드 납땜 핀 헤더에 연결 다른 핀: 드릴 구멍에 액세스 가능 (사용자 시스템에 쉽게 연결할 수 있도록 별도의 핀 헤더도 제공되며 피치는 빵 보드와 호환됩니다)
사용 방법
Mcu로 작업하는 경우: VCCIO↔3.3V 또는 5V 출력 (모듈은 usb에서 전원이 공급되며 온보드 점퍼는 3.3V 또는 5v 로 단락되어야합니다) GND↔GND TXD↔MCU.RX (신호 방향: MCU.RX << FT232 << PC.TX) RXD↔MCU.TX (신호 방향: MCU.TX >> FT232 >> PC.RX) RTS↔MCU.CTS (신호 방향: MCU.CTS << FT232 << PC.RTS) CTS↔MCU.RTS (신호 방향: MCU.RTS >> FT232 >> PC.CTS)
치수
패키지 내용
FT232 USB UART 보드 (유형 A) x1 5-핀 수 핀 헤더 및 5-핀 암 핀 헤더 x2 6-핀 맞춤형 커넥터 점퍼 와이어 x1
