설명

PoE 기능이 있는 컴퓨팅 모듈 IO 보드, 라즈베리 파이 CM3 / CM3L / CM3 + / CM3 + l로 개발하기위한 복합 브레이크 아웃 보드

개@@ 요

컴퓨팅 모듈 PoE 보드는 라즈베리 파이 컴퓨팅 모듈을 연결하고 파이의 리소스를 더 유연하게 사용할 수있는 개발 보드입니다. PoE (Power over Ethernet) 기능 및 다목적 온보드 주변 인터페이스를 사용하여 라즈베리 파이 컴퓨팅 모듈을 평가하는 데 적합하며 최종 제품에 이상적인 선택입니다.

특징

• 라즈베리 파이 GPIO 헤더, 라즈베리 파이 모자 연결 용

• 10/100M 자동 협상 이더넷 포트, PoE 활성화

• 4x USB 포트, 더 많은 USB 장치 연결 가능

• 2x CSI 카메라 인터페이스

• 디스플레이 연결용 온보드 HDMI / DSI 인터페이스

• 온보드 USB-UART, 직렬 디버깅 용

• 냉각 팬 인터페이스, 전원 켜기 자동 실행 또는 IO 핀으로 제어

• 절연 SMPS 채택 (스위칭 모드 전원 공급 장치)

사양

• 전원 공급 장치: 마이크로 USB 포트/PoE 이더넷 포트

• PoE 전원 입력: 37V ~ 57V DC 입력

• PoE 전원 출력: 5V 2.5A DC 출력

• 네트워크 표준: 802.3af PoE 표준

• 치수: 114mm × 84.4mm

• 장착 구멍 크기: 3.2mm

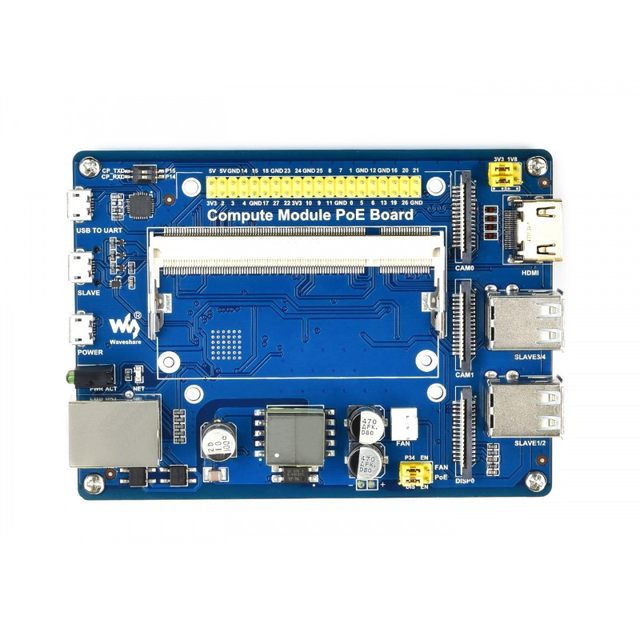

선@@ 상@@ 에 뭐@@ 가 있는@@ 지

1. 컴퓨팅 모듈 인터페이스:컴퓨팅 모듈 연결 용 (CM3 / CM3L / CM3 + / CM3 + L)

2. 라즈베리 파이 GPIO 헤더:라즈베리 파이 모자 연결 용

3. PoE 지원 이더넷 포트:10/100M 자동 협상, 라우터 또는 PoE 기능으로 스위치 연결 용

4. DSI 인터페이스:디스플레이 포트, 라즈베리 파이 LCD 연결 용

5. USB 포트:USB 장치 연결용 USB 포트 4 개

6. CSI 인터페이스:2x CSI 카메라 포트, 라즈베리 파이 카메라 연결용

7. HDMI 포트

8. USB TO UART 인터페이스:직렬 디버깅 용

9. USB 슬레이브 인터페이스:시스템 이미지를 컴퓨팅 모듈 3/3 에 구울 수 있습니다.

10. 전원 포트:5V 2.5A

11. TF 카드 슬롯 (하단):사전 번트 시스템이 있는 마이크로 SD 카드를 삽입하여 컴퓨팅 모듈 3/3 + 라이트 변형 시작

12. 냉각 팬 인터페이스

13. LAN9514 (하단):완전 통합형 USB 허브 및 10/100M 이더넷 컨트롤러

14. Si3404 PoE 전원 관리 칩 (하단)

15. UART 변환기에 CP2102 USB

16. EP13 PoE 전력 변압기

17. 광학 절연체

18. 두 개의 LED 표시기:
    빨간색: 라즈베리 파이 전원 표시기
    Green: 라즈베리 파이 작동 상태 표시기

19. NET 네트워크 표시기

20. 브리지 정류기

21. VGx 전원 구성 점퍼:I/O 레벨 구성

22. UART 출력 구성:
    왼쪽: CP2102 직렬 포트와 라즈베리 파이 직렬 포트 연결
    오른쪽: CP2102 직렬 포트 및 라즈베리 파이 직렬 포트 분리

23. 냉각 팬 구성:
    P34: 팬 프로그램은 P34 핀을 통해 제어됩니다.
    EN: 팬은 5V 전원 공급 장치에서 직접 전원이 공급됩니다.

24. Po@@ e 구성:
    DIS: po@@ e 비활성화
    EN: PoE 활성화

25. PoE 전원 전압 측정 패드

예

참고: 사진의 컴퓨팅 모듈은 포함되어 있지 않습니다.

패키지 내용
