데모 보드 유형: 팔
브랜드 이름: Waveshare
근원: CN (정품)

RS232 / 485 / 422 To RJ45 이더넷 모듈

산업용 절연, 레일 마운트 RS232/485/422 직렬 서버

한눈에 기능

이것은 산업 환경을 위해 설계된 RS232/485/422 장치 데이터 인수 장치/IoT 게이트웨이입니다. 직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이, RS485 to JSON 등 다양한 기능을 하나로 결합합니다. 모듈은 PoE 기능이있는 RS232/485/422 및 이더넷 포트, DC 포트 (외경: 5.5mm, 내경: 21mm) 및 전원 입력용 스크류 단자를 사용합니다. 레일 마운트 지지대, 크기가 작고 설치가 쉽고 비용 효율적인 케이스. 데이터 수집, IoT 게이트웨이, 안전 및 보안 IoT, 지능형 기기 모니터링과 같은 응용 프로그램에 적합합니다.

사양

제품	RS485 에서 ETH (B)	RS485 에서 POE ETH (B)	RS232/485/422 에서 POE ETH (B)
제품 유형	직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이
기본 기능	RS485 와 이더넷 간의 양방향 투명 데이터 전송		RS232/485/422 과 이더넷 사이의 양방향 투명 데이터 전송
통신 인터페이스	RS485 포트 × 1, 이더넷 포트 × 1		RS232 포트 × 1; RS485 포트 × 1; RS422 포트 × 1; 이더넷 포트 × 1
전원 공급 장치	9 ~ 24V DC 스크류 터미널	6 ~ 36V DC 스크류 터미널 또는 PoE 포트	DC 전원 포트, 6 ~ 36V DC 스크류 터미널 또는 PoE 포트
절연 보호	N/C	전원 절연, 신호 절연
통신
이더넷	일반 네트워크 포트	PoE 네트워크 포트, IEEE 802.3af 표준 지원
	10 / 100M 자동 협상 RJ45 커넥터, 2 KV 서지 보호
직렬 포트	RS485	절연 RS485	절연 RS232/485/422
직렬 사양
보드라트	300 ~ 115200 bps
패리티 비트	없음, 이상한, 심지어, 마크, 공간
데이터 비트	5 ~ 9 비트
유량 제어	N/A
소프트웨어
프로토콜	이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
구성	호스트, 웹 브라우저, 장치 관리 기능 라이브러리
통신 방법	TCP/IP 직접 통신, VCOM
작동 모드	TCP 서버, TCP 클라이언트 (TCP 서버와 공존), UDP, UDP 멀티캐스트
환경 요구 사항
작동 온도	-40 ℃ ~ 85 ℃
습도 범위	5% ~ 95% 상대 습도
치수	L × W × H: 87 × 36 × 59mm		L × W × H: 88.7 × 72.5 × 24.2mm

주요 기능

RS232/485/422 과 이더넷 사이의 양방향 투명 데이터 전송

세 가지 인터페이스

온보드 RS232 / 485 / 422 인터페이스, 더 많은 응용 시나리오 용으로 적합

이더넷 포트-RS232/485/422

이더넷 포트는 3 개의 직렬 포트로 데이터를 동시에 보낼 수 있습니다.

RS232 / 485 / 422-이더넷 포트

RS232, RS485 및 RS422 중 하나만 이더넷 포트로 데이터를 동시에 보낼 수 있습니다.

전원 공급 장치의 세 가지 방법

IEEE 802.3af PoE 표준에 적합한 PoE 이더넷 포트 전원 공급 장치 지원
전원 공급 장치 용 스크류 터미널 및 DC 전원 포트 지원, DC 6 ~ 36V 넓은 전압 범위 입력

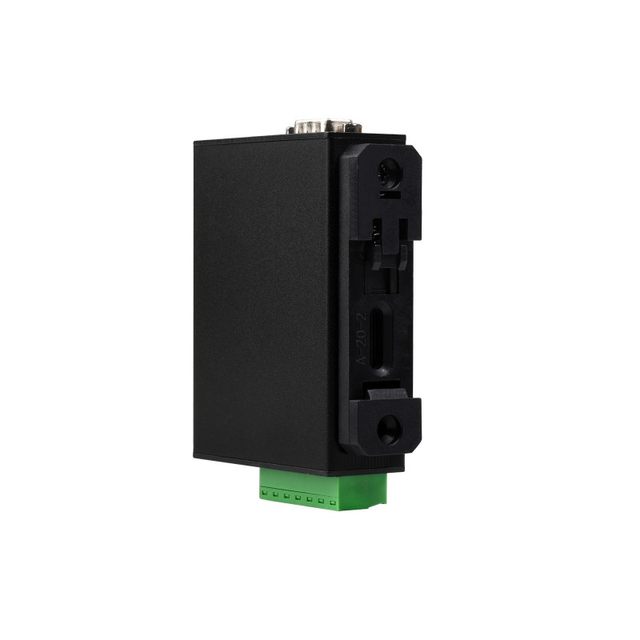

레일-마운트 지원

다중 레일 장착형 직렬 서버를 더 자유롭게 결합

Modbus 게이트웨이 지원

Modbus 네트워킹 업그레이드에 적합, 특정 구성 소프트웨어와 함께 사용 가능

다중 통신 모드

TCP 서버/TCP 클라이언트/UDP 모드/UDP 멀티캐스트 지원

MQTT/JSON-Modbus

서로 다른 프로토콜 간보다 유연한 변환

MQTT 게이트웨이로 사용되면 장치는 투명 전송, Baidu Cloud MQTT, Alibaba Cloud MQTT, 중국 모바일 OneNet 등을 포함한 지원 서버를 통해 MQTT 프로토콜을 통해 MQTT 서버에 시리얼 데이터를 업로드 할 수 있습니다. 수집된 Modbus RTU 또는 비표준 직렬 데이터를 JSON 형식으로 분석하여 업로드를 위해 MQTTdata 패킷에 포장 할 수 있습니다.

JSON 데이터 수집 게이트웨이로 사용되면 장치는 RS485 연결을 통해 데이터 수집 장비에 연결 한 다음 자동으로 데이터를 수집하고 데이터를 JSON 형식으로 변환하여 마지막으로 서버에 게시 할 수 있습니다. 수집 된 데이터는 Modbus RTU 645 계기 97 버전, 645 계기 07 버전 및 일종의 비표준 RS485 프로토콜을 지원합니다. 업로드된 데이터 형식은 호스트를 통해 구성 할 수 있으며 JSON 업로드 프로토콜은 MQTT 프로토콜, HTTP 포스트 프로토콜, HTTP GET 프로토콜 등이 될 수 있습니다.

다중 호스트 롤 폴링 지원

서로 다른 네트워크 장치가 각각 확인되고 응답됩니다.
다중 네트워크 장치와 통신하는 동안 더 이상 교차 문제가 없습니다.

사용자 정의 하트 비트/등록 패킷

클라우드 통신 및 장치 식별 용이

NTP 프로토콜 지원

직렬 출력 또는 데이터 업로드를위한 네트워크 시간 정보 얻기

다중 구성 방법

웹 브라우저 구성 지원, dhcp를 통한 동적 IP 수신,
DNS 프로토콜 연결된 도메인 서버 주소

다중 보호, 안전하고 안정적인

온보드 전원 공급 장치 및 신호 절연로 높은 신뢰성과 강력한 간섭 방지 기능으로 안정적인 절연 전압을 제공 할 수 있습니다. 내장 TVS (과도 전압 억제 튜브) 는 회로의 서지 전압 및 과도 피크 전압, 번개 방지 및 ESD 보호를 효과적으로 억제 할 수 있습니다. 전류 및 전압의 안정적인 출력을 보장하기 위해 재설정 가능 퓨즈 및 보호 다이오드 내장, 과전류 및 과전압 방지, 충격 저항 향상
