• 데모 보드 유형: 팔
  • 브랜드 이름: Ajazz
  • 근원: CN (정품)

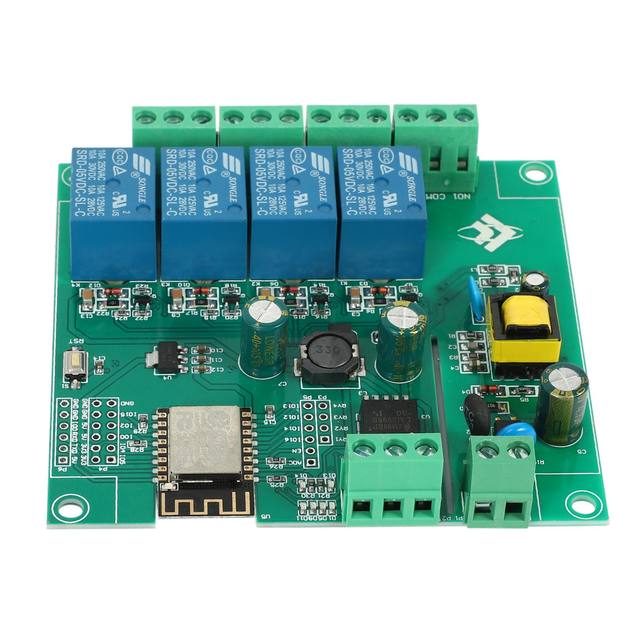

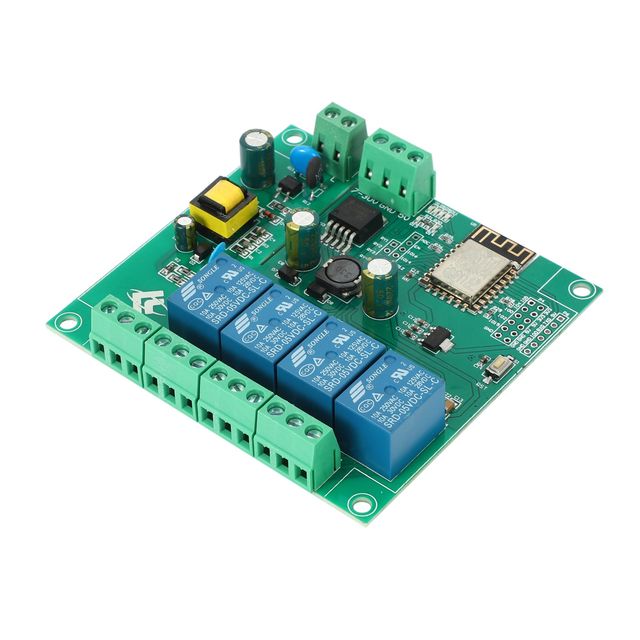

1. 온보드 성숙하고 안정적인 ESP-12F WIFI 모듈, 대용량 4M 바이트 플래시
2. WIFI 모듈의 I/O 포트와 UART 프로그램 다운로드 포트는 모두 2 차 개발을 용이하게하기 위해 밖으로 나옵니다.
3. 온보드 AC-DC 스위칭 전원 공급 장치 모듈, 전원 공급 모드는 AC90-250V/DC7-30V/5v 지원
4. 온보드 WIFI 모듈 RST 재설정 버튼. ESP-12F ECLIPSE/ARDUINO IDE와 같은 개발 도구의 사용을 지원하고 개발 환경에서 ARDUINO Reference 프로그램을 제공합니다

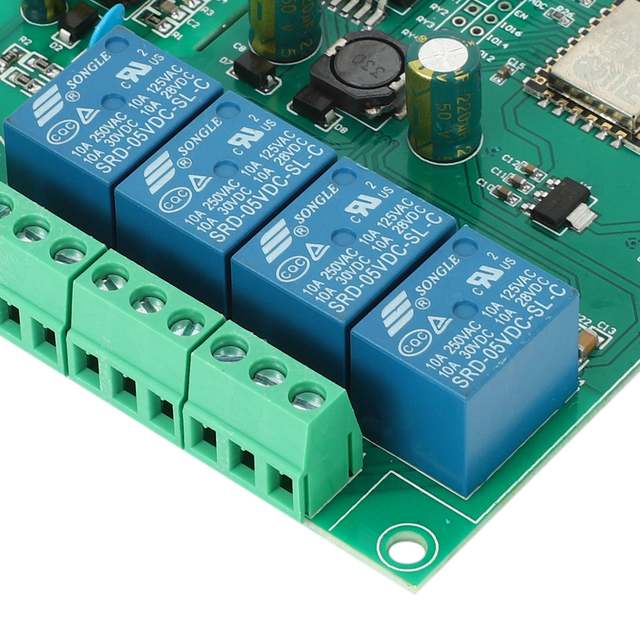

5. 온보드 4 5V 릴레이, 출력 스위치 신호, 250V/DC 30V 내에서 AC 부하의 작동 전압을 제어하는 데 적합합니다. 온보드 전원 표시기, 1 개의 프로그래밍 가능한 LED 및 릴레이 표시기.

불타는 포트:
ESP8266 의 GND, RX, TX 및 5V 는 외부 TTL 직렬 포트 모듈의 GND, TX, RX에 각각 연결됩니다.
5V, IO0 을 다운로드 할 때 GND에 연결 한 다음 다운로드 후 IO0 과 GND 사이의 연결을 끊어야합니다.
릴레이 출력:
NC: 일반적으로 닫히기 전에 릴레이가 COM과 짧게 연결되고 닫힌 후에 일시 중지됩니다.
COM: 공개 끝;
NO: 일반적으로 열린 끝인 경우 릴레이는 닫히기 전에 일시 중단되고 닫힌 후에는 COM으로 단락됩니다.
색상: 녹색
재료: PCB
크기: 87x93mm

패키지 내용물
1 x ESP8266 4 채널 릴레이 모듈

위의 패키지 내용만, 다른 제품은 포함되지 않습니다.
참고: 가벼운 촬영 및 다른 디스플레이로 인해 그림의 항목 색상이 실제와 약간 다를 수 있습니다. 측정 허용 오차는 +/- 1-3cm 입니다.
