제품 성능

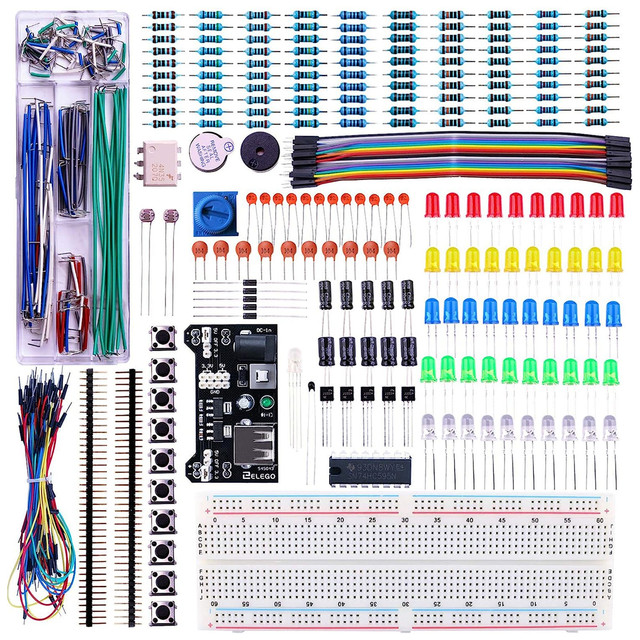

300 개 이상의 구성 요소가 포함 된 최고 비용 성능 키트

데이터 시트 및 자습서, 공식 웹 사이트에서 다운로드 가능

제품 품질 및 내구성 향상

자습서를 따르려면 UNO R3 보드가 필요하며 아무것도 없으면 아마존에서 B01EWOE0UU 를 검색 할 수 있습니다.

안전하고 안전한 패키지: 모든 구성 요소는 견고한 상자에 잘 보관됩니다.

74HC595

가끔 또는 다른 경우에는 UNO 보드에서 핀이 부족할 수 있으며 시프트 레지스터로 연장해야 할 수도 있습니다. 이 예는 74HC595 를 기반으로합니다. 데이터 시트는 74HC595 를 출력 래치가 있는 "8 비트 직렬 입력, 직렬 또는 병렬 출력 시프트 레지스터" 라고 말합니다. 3-상태" 즉, 마이크로 컨트롤러에 핀 몇 개만 넣으면서 한 번에 8 개의 출력을 제어하는 데 사용할 수 있습니다. 여러 등록기를 함께 연결하여 출력을 더 확장 할 수 있습니다.

4N35

4N35 는 범용 애플리케이션용 옵토 커플러입니다. 그것은 갈륨 arsenide 적외선 led와 실리콘 NPN 광 트랜지스터로 구성됩니다. 입력 신호가 입력 단자의 led에 적용되면 led가 켜집니다. 라이트 신호를 수신 한 후 라이트 수신기는 전기 신호로 변환하고 신호를 직접 출력하거나 표준 디지털 레벨로 증폭 한 후. 따라서 전기-빛-전기의 전환 및 전송이 완료됩니다. 빛은 전송 미디어이므로 입력 단자와 출력 단자가 전기로 절연되기 때문에이 프로세스는 전기 절연이라고도합니다.

PN2222 NPN 트랜지스터

소형 DC 모터는 UNO 디지털 출력이 직접 처리 할 수있는 것보다 더 많은 전력을 사용할 수 있습니다. 모터를 UNO 핀에 바로 연결하려고하면 uno가 손상 될 가능성이 있습니다. PN2222 과 같은 작은 트랜지스터는 모터의 훨씬 더 큰 전류를 제어하기 위해 UNO 디지털 출력에서 약간의 전류를 사용하는 스위치로 사용할 수 있습니다. 트랜지스터에는 세 개의 리드가 있습니다. 대부분의 전기는 수집기에서 에미터로 유입되지만 소량이 기본 연결로 흐르는 경우에만 발생합니다. 이 작은 전류는 UNO 디지털 출력에 의해 공급됩니다.

전해 축전기

전해 커패시터는 전해질을 사용하여 다른 커패시터 유형보다 큰 정전용량을 달성하는 커패시터의 일종입니다. 전해질은 고농도의 이온을 포함하는 액체 또는 젤입니다. 거의 모든 전해 커패시터는 편광되어 있음을 의미합니다. 이는 양극 단자의 전압이 항상 음극 단자의 전압보다 커야합니다. 전해 커패시터에서 대용량의 이점은 여러 단점도 함께 제공됩니다. 이러한 단점중 큰 누설 전류, 값 공차, 등가 시리즈 저항 및 제한된 수명이 있습니다.

세라믹 커패시터

세라믹 커패시터는 유전기로 세라믹 재료를 사용합니다. 세라믹은 알려진 절연체이기 때문에 커패시터 생산에 사용되는 최초의 재료 중 하나였습니다. 세라믹 커패시터는 일반적으로 매우 작은 정전용량 값으로 만들어집니다. 세라믹 커패시터는 크기가 매우 작으며 최대 정격 전압이 낮습니다. 극화되지 않기 때문에 AC 소스에 안전하게 연결될 수 있습니다. 세라믹 커패시터는 저항 또는 인덕턴스와 같은 낮은 기생충 효과로 인해 주파수 반응이 좋습니다.

1N4007 다이오드

다이오드는 전류가 한 방향으로 만 흐름을 허용하는 장치입니다. 즉, 전류는 항상 양극에서 음극으로 흐르어야합니다. 음극 단말기는 위 그림과 같이 회색 막대를 사용하여 확인할 수 있습니다. 1N4007 다이오드의 경우 최대 전류 운반 용량은 1A 이며 최대 30A 의 피크를 견딜 수 있습니다. 따라서 우리는 이것을 1A 이하로 설계 된 회로에서 사용할 수 있습니다. 역전류는 무시할 수있는 5uA 입니다. 이 다이오드의 전력 분산은 3w 입니다. 다이오드 적용: ● 역극성 문제를 방지하는 데 사용 가능
