상품정보

  • 브랜드 이름: spotpear
  • 데모 보드 유형: 팔
  • 힌트 관련 화학: 없음
  • 원산지: 중국
  • 증명서: 세륨


옵션정보

[(200003982)NO Touch-No Case]


[(200003983)With Touch-No Case]


[(200003984)NO Touch-With Case]


[(200003985)With Touch-With Case]














참고: RP2040 마이크로 컨트롤러 칩이 장착 된 온보드, 즉 제어하기 위해 라즈베리 파이 피코 보드가 필요하지 않습니다.


개요

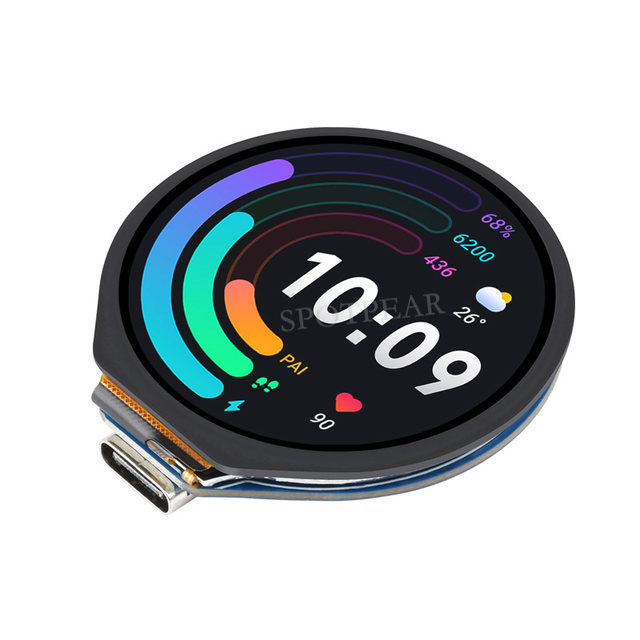

RP2040-LCD-1.28 저렴한 가격의 고성능 마이크로컨트롤러 보드입니다. 온보드 1.28 인치 LCD 원형 스크린, 리튬 배터리 충전 칩, 6 축 센서 (3 축 가속 및 3 축 자이로 스코프) 및 기타 주변 장치, 모든 GPIO 및 디버그 인터페이스를 파악하고 최종 제품에 신속하게 통합합니다.


기능



  • 라즈베리 파이가 설계 한 RP2040 마이크로 컨트롤러 칩


  • 듀얼 코어 암 피질 M0 + 프로세서, 최대 133 MHz 실행


  • 264KB 의 SRAM 및 2MB 의 온보드 플래시 메모리


  • Type-C 인터페이스


  • 온보드 1.28 인치 240 × 240 해상도, 선명한 컬러 사진을 위한 65K 컬러 IPS LCD 디스플레이


  • 온보드 리튬 배터리 충전 및 방전 인터페이스


  • 모든 GPIO는 1.27 피치 암 헤더 (총 30 개이지만 일부 핀은 내부 회로에 연결되어 있으므로 멀티플렉싱시주의해야합니다. 자세한 내용은 위키를 참조하십시오)


  • 장치 및 호스트 지원이 포함된 USB 1.1


  • 저전력 절전 및 휴면 모드


  • USB를 통한 대용량 저장 장치를 사용한 드래그 앤 드롭 프로그래밍


  • 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 비트 ADC, 16 × 제어 가능한 PWM 채널


  • 정확한 시계 및 타이머 온칩


  • 온도 센서


  • 가속 부동 소수점 라이브러리 온칩


  • 8 × 사용자 정의 주변기기 지원을 위한 프로그래밍 가능한 I/O (PIO) 상태 시스템










C/C ++, 마이크로 파이썬 지원





쉽게 시작할 수 있도록 도와주는 포괄적인 SDK, 개발 리소스, 자습서





듀얼 코어 암 프로세서






듀얼 코어 암 피질 M0 + 프로세서, 최대 133 MHz 실행












30 × 다기능 GPIO 핀

구성 가능한 핀 기능, 유연한 개발 및 통합 가능



보드에있는 것













  1. USB Type-C 커넥터
    장치 및 호스트 지원이 포함된 USB 1.1


  2. ETA6096
    고효율 리튬 배터리 충전 관리자


  3. 배터리 헤더
    3.7V 리튬 배터리 용 MX1.25 헤더는 배터리를 충전하고 동시에 보드에 전원을 공급할 수 있습니다.


  4. QMI8658C
    IMU, 3 축 자이로 스코프 및 3 축 가속도계 포함


  5. 1.27mm 피치 헤더
    모든 GPIO 및 디버그 핀 조정


  6. W25Q16JVUXIQ
    2MB NOR-플래시


  7. RP2040
    듀얼 코어 프로세서, 최대 133MHz 작동 주파수


  8. 재설정 버튼


  9. 부팅 버튼
    다운로드 모드로 들어가려면 재설정 할 때 누르십시오.








치수 개요





.
























패키지 포함










[] RP2040-LCD-1.28 (터치 없음）


1. RP2040-LCD-1.28 × 1







[] RP2040-Touch-LCD-1.28 (터치 포함）


1. RP2040-Touch-LCD-1.28 x1


2. SH1.0 12PIN 케이블 x1







[] RP2040-LCD-1.28-B (터치 없음）








[] RP2040-Touch-LCD-1.28-B (터치 포함）





"
