- 모델 번호: 1.5inch OLED Module
- 데모 보드 유형: 팔
- 브랜드 이름: SHCHV
- 근원: CN (정품)
- Resolution: 128x128
- Interface: SPI / I2C
- Grey level: 16-bit
- Operating voltage: 3.3V / 5V
- Dimension: 44.5 x 37 (mm)
- Model Number: 1.5 inch 1.5\
- Display color: RGB, 65K colors
1.5 ″ RGB OLED 디스플레이 모듈
임베디드 1351 드라이버, SPI 버스 사용
라즈베리 파이, Arduino, STM32 등의 예제가 제공됩니다.
기능 한눈에
128 × 128 해상도 OLED 디스플레이, 65K RGB 색상, 선명하고 다채로운 디스플레이 효과
SPI 인터페이스, 필요한 IO 핀 최소화
개발 리소스 제공 (라즈베리 파이/Arduino/STM32 의 예)
사양
작동 전압 |
3.3V/5V |
해결책 |
128 × 128 픽셀 |
통신 인터페이스 |
3/4 와이어 SPI |
디스플레이 크기 |
26.86 × 26.86mm |
디스플레이 패널 |
OLED |
픽셀 크기 |
0.045 × 0.194mm |
드라이버 |
1351 |
치수 |
44.5 × 37.0mm |
SPI 버스를 통해 제어
라즈베리 파이/Arduino/STM32 와 같은 컨트롤러 보드 지원

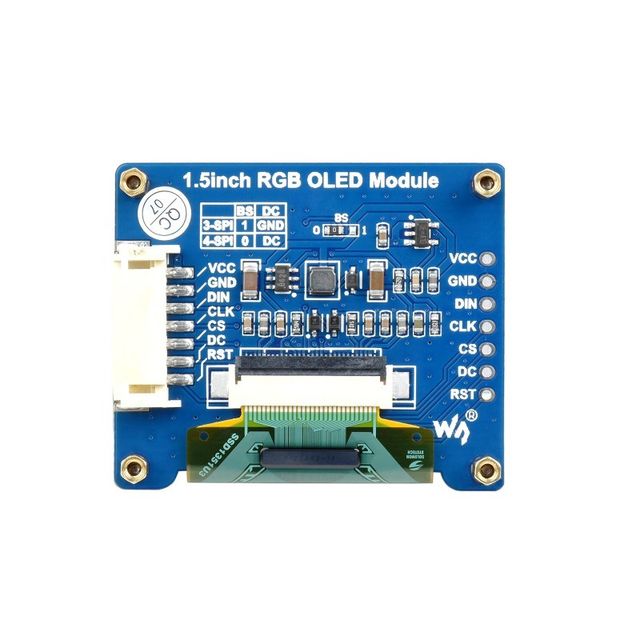

VCC |
전원 (3.3V/5V 입력) |
GND |
그라운드 |
DIN |
데이터 입력 |
클락 |
시계 입력 |
CS |
칩 선택, 낮은 활성 |
DC |
4 선 SPI: 데이터/명령 선택 (데이터의 경우 높음, 명령의 경우 낮음) |
RST |
재설정, 낮은 활성 |
하드웨어 연결
라즈베리 파이와 연결
Arduino 보드와 연결
치수 개요
참고: 0.96 인치 OLED는 일반 듀얼 컬러 디스플레이가 아닌 노란색 상단 부분과 3/4 파란색 하단 부분으로 구성되어 1/4.
패키지 내용물
1.5 인치 RGB OLED 모듈 x1
PH2.0 7PIN 케이블 x1
무게:0.02 kg
