모델 번호: VisionFive2 RISC-V
데모 보드 유형: FPGA
브랜드 이름: SHCHV
근원: CN (정품)
PROCESSOR: StarFive JH7110
CPU: RISC-V U74 Quad-core 64-bit RV64GC ISA SoC With 2MB L2 cache and S7 core, operating frequency up to 1.5GHz
GPU: IMG BXE-4-32 MC1, operating frequency up to 600MHz
MEMORY: Optional 4G/8G Byte LPDDR4
STORAGE: TF card (included in the Display Kit and Starter Kit)
CAMERA: MIPI CSI 2lane 1080p@30fps
DISPLAY: 1 x 2-lane MIPI DSI 1080p@30fps 1 x 4-lane MIPI DSI 2K@30fps (Only one DSI port can be used for display at the same time) 1 x HDMI 2.0 4K@30fps, 2K@60fps
USB HOST: 4 x USB 3.0 Type-A port
USB DEVICE: 1 x USB Device (multiplexed with the USB Type-C port)
NETWORKING: 2 x Gigabit Ethernet port (1-ch with PoE function)
RESET BUTTON: Press the reset button to reboot when in the U-boot mode; Press and hold the reset button for three seconds to reboot after the system boots

옵션정보

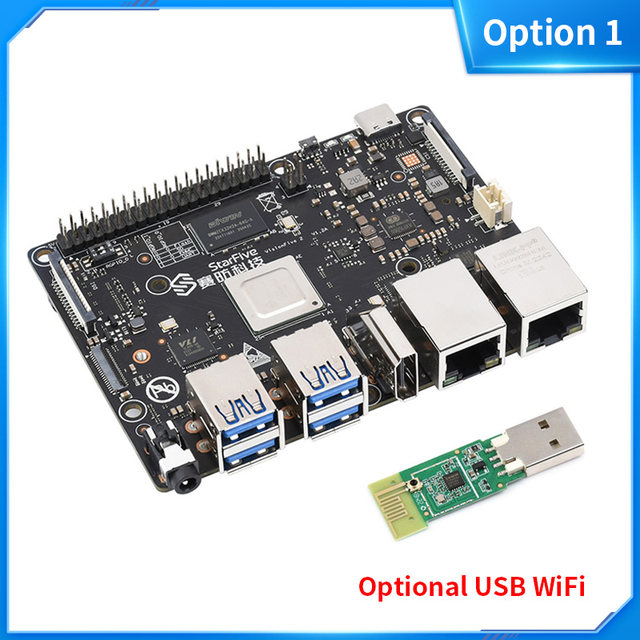

[(200003982)Option 1]

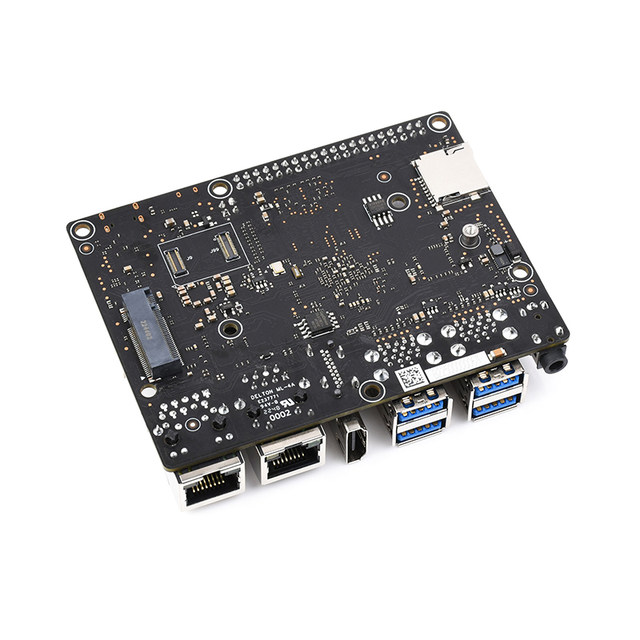

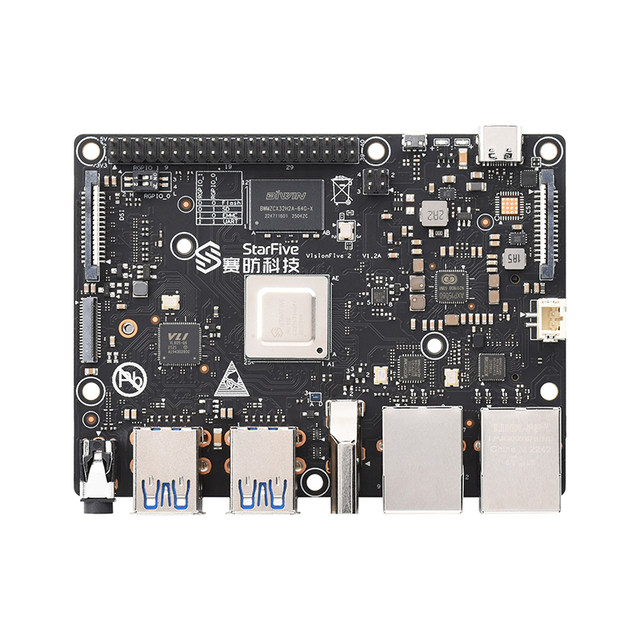

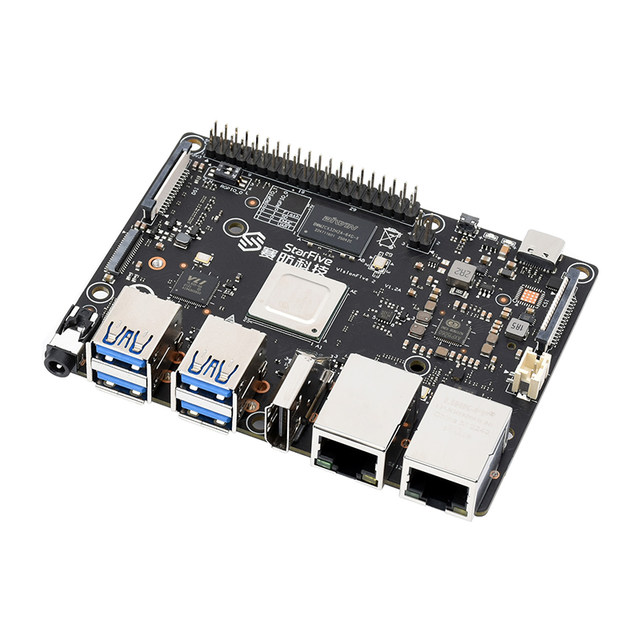

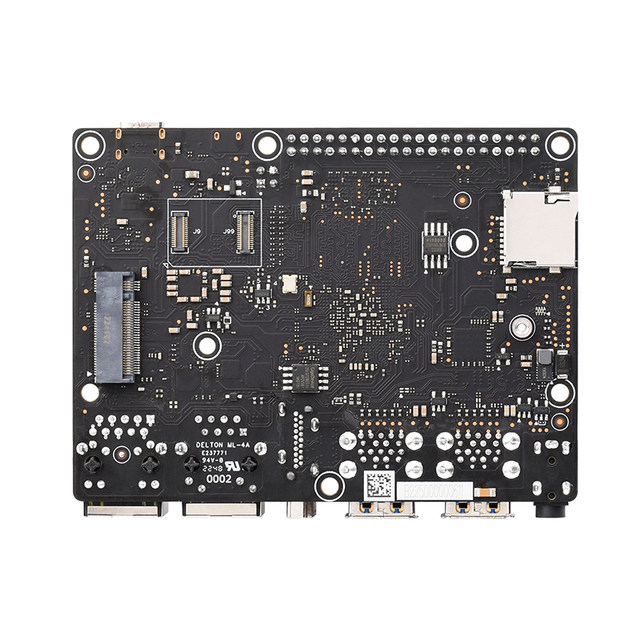

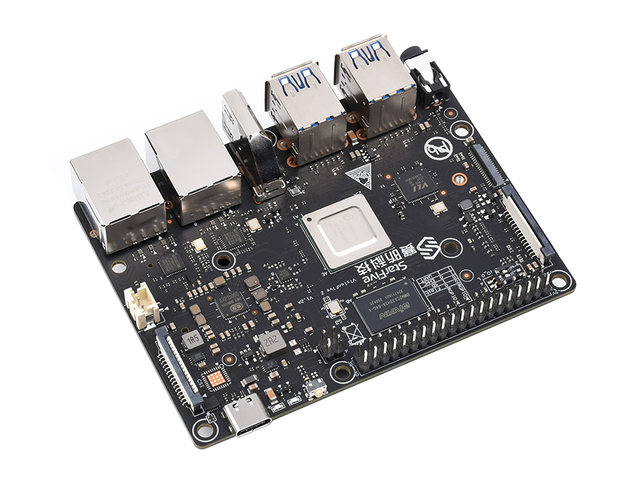

VIsionFive2 RISC-V 단일 보드 컴퓨터

통합 3D gpufrequ | 리눅스에 대한 frequ 기반

온보드 RV64GC ISA 쿼드 코어 64 비트 SoC, 최대 1.5GHz 작동 주파수

버전 옵션

모델, 모델	메모리	와이파이 모듈
VISIONFIVE2 4GB	4GB
VISIONFIVE2 4GB 와이파이	4GB	?
VISIONFIVE2 8GB	8GB
VISIONFIVE2 8GB 와이파이	8GB	?

한눈에 기능

온보드 RV64GC ISA 쿼드 코어 64 비트 SoC, 최대 1.5GHz 작동 주파수
OpenCL 3.0, OpenGL ES 3.2 및 Vulkan 1.2 지원
4GB/8GB LPDDR4 RAM 옵션 및 옵션 무선 모듈
M.2 / CSI / DSI / HDMI / eMMC / USB 3.0 / 40PIN GPIO / RJ45 기가비트 이더넷 포트/TF 카드 슬롯 등을 포함한 다중 온보드 인터페이스
4K @ 60fps 및 H264/H265 멀티 스트림 비디오 디코딩, 1080p @ 30fps 및 H265 멀티 스트림 비디오 인코딩 지원
온보드 40 핀 GPIO 헤더, 라즈베리 파이 시리즈 보드와 호환

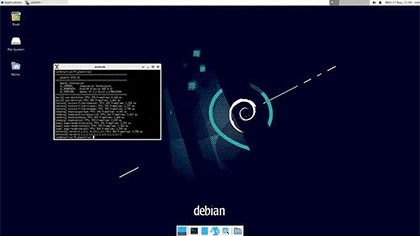

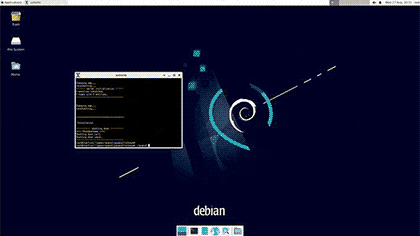

데비안 지원을 포함한 광범위한 소프트웨어 호환성 제공

사양

프로세서	StarFive JH7110
CPU	RISC-V U74 쿼드코어 64 비트 RV64GC ISA SoC 2MB L2 캐시 및 S7 코어, 최대 1.5GHz 작동 주파수
GPU	IMG BXE-4-32 MC1, 작동 주파수 최대 600MHz
메모리	4G/8G 바이트 LPDDR4 옵션
저장	TF 카드 (포함되지 않음)
카메라	MIPI CSI 2 레인 1080p @ 30fps
디스플레이	1 × 2 레인 MIPI DSI 1080p @ 30fps 1 × 4 레인 MIPI DSI 2K @ 30fps (동시에 디스플레이에 하나의 DSI 포트 만 사용 가능) 1 × HDMI 2.0 4K @ 30fps, 2K @ 60fps
USB 호스트	4 × USB 3.0 유형-A 포트
USB 장치	1 × USB 장치 (USB 타입-C 포트로 멀티플렉스 처리)
네트워킹	1 × 기가비트 이더넷 포트 (메인 이더넷 포트) 1 × 100/10M 이더넷 포트
리셋 버튼	U-boot 모드에서 재부팅하려면 재설정 버튼을 누르십시오. 시스템 부츠 후 재부팅하려면 재설정 버튼을 3 초 동안 길게 누릅니다.
부팅 모드 스위치	RGPIO_1	RGPIO_0	부팅 모드
	0	0	플래시
	0	1	TF 카드
	1	0	EMMC
	1	1	UART
디버그 핀 헤더	UART TX 및 UART RX 기능용 40 핀 헤더의 멀티플렉스 핀 8 및 핀 10 (물리적 주소)
TYPE-C USB 포트	빠른 충전 입력 지원 5V DC (최소 3A) (최대 30 W) 5 ~ 20V 고정 전압 입력 지원 USB C 타입 PD 2.0, 9V, 2A, 12V, 2A, 15V, 2A, 20V, 2A 지원 QC 3.0/2.0 어댑터, 9V/2A, 12V/1.5A 지원
기타 전원 공급 장치	40 핀 GPIO 헤더를 통한 5V 입력 PoE 포트 전원 입력, 외부 PoE 모듈 필요
다른 인터페이스	40 핀 GPIO M.2 M-키 솔리드 스테이트 드라이브 소켓 EMMC 소켓 2 핀 팬 헤더 3.5mm 오디오 잭, 4 극 스테레오 오디오 잭
치수	100 × 74 × 21mm
규정 준수	RoHS, FCC, CE
주변 온도 작동 권장	0 ~ 50 ℃ (칩의 작동 온도가 85 °C 를 초과하면 냉각을 위해 CPU 주파수 및 전압이 자동으로 감소합니다)
