상품정보

  • DIMENSIONS: 240mm x 120mm
  • PIXELS: 96x48=4608 DOTS
  • PITCH: 2.5mm
  • PIXEL FORM: 1R1G1B
  • VIEWING ANGLE: ≥140°
  • CONTROL TYPE: synchronization
  • DRIVING: 1/24 scan
  • HEADER: HUB75
  • POWER SUPPLY: 5V / 4A (VH4 header input)
  • POWER: ≤20W
  • 브랜드 이름: Waveshare
  • 증명서: NONE
  • 원산지: 중국
  • 모델 번호: RGB-Matrix-P2.5-96x48-F
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: FPGA


설명

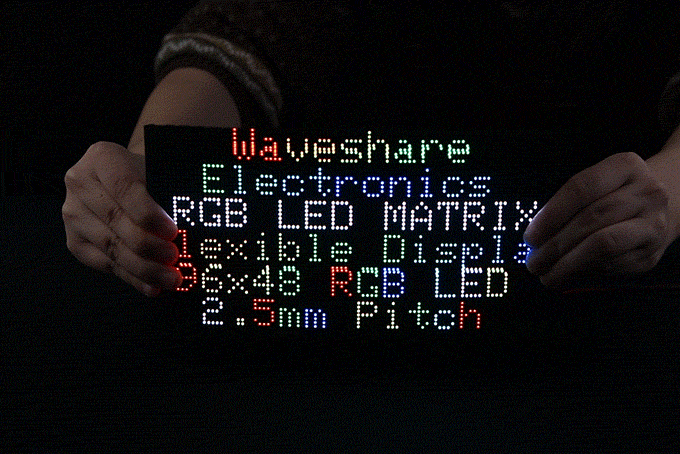

유연한 RGB 풀 컬러 LED 매트릭스 패널, 2.5mm 피치, 96 × 48 픽셀, 조정 가능한 밝기 및 구부릴 수 있는 PCB

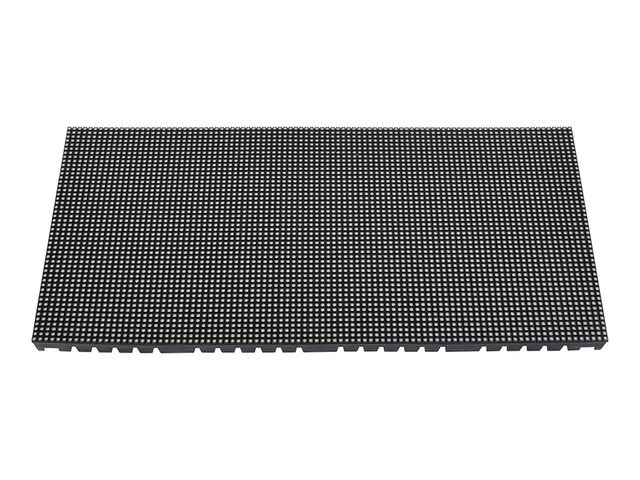

96 × 48 유연한 RGB LED 매트릭스 패널

개별 RGB LED 4608, 2.5mm 피치, 유연한 PCB

라즈베리 파이/라즈베리 파이 피코/ESP32/아두이노 지원...



* 유연한 PCB는 부드럽게 구부릴 수 있지만 과도하게 또는 반복적으로 구부리지 마십시오.
그렇지 않으면 손상되기 쉽습니다.


기능 한눈에

해질녘이면 거리와 골목의 눈부신 네온 불빛이 도시 전체를 밝게 비춰 더욱 역동적입니다. 분명히 풀 컬러 LED 매트릭스 패널이 중요한 역할을합니다. 어쩌면 상점 문에있을 수도 있고, 버스 나 택시에있을 수도 있습니다. 항상 애니메이션이나 광고 비디오를 볼 수 있습니다. 멋져 보이나요? 왜 시도하지 않습니까?

  • 개별 RGB LED 4608, 풀 컬러 디스플레이, 밝기 조절 가능

  • 유연한 PCB 소재로 부드럽게 구부릴 수 있으며 실린더, 구 및 기타 곡면과 같은 일부 응용 분야에 적합합니다.

  • 96 × 48 픽셀, 2.5mm 피치, 텍스트, 다채로운 이미지 또는 애니메이션 표시 가능

  • 240 × 120mm 크기, 적당한 크기, DIY 데스크탑 디스플레이 또는 벽걸이 디스플레이에 적합

  • 온보드 2 개의 HUB75 헤더, 컨트롤러 데이터 입력용, 출력용, 체인 지원

  • 오픈 소스 개발 리소스 제공 (예: 라즈베리 파이/라즈베리 파이 피코/ESP32 / Arduino)


사양

치수

240mm × 120mm

픽셀

96 × 48 = 4608 도트

피치

2.5mm

픽셀 형식

1R1G1B

보기 각

≥140°

제어 유형

동기화

운전

1/24 스캔

헤더

허브 75

전원 공급 장치

5V / 4A (VH4 헤더 입력)

파워

≤ 20W

헤더 정의

* 이 뒷보기는 참조 용입니다
PCB 실크 스크린 및 레이아웃은 배치마다 작은 차이가있을 수 있지만 소프트웨어는 호환됩니다.

PIN

설명

PIN

설명

VCC

5V 전원 입력

GND

그라운드

R1

R 높은 비트 데이터

R2

R 하위 비트 데이터

G1

G 상위 비트 데이터

G2

G 하위 비트 데이터

B1

B 높은 비트 데이터

B2

B 하위 비트 데이터

A

선 선택

B

B 라인 선택

C

C 라인 선택

D

D 라인 선택

E

E 라인 선택

클락

시계 입력

LAT/STB

래치 핀

OE

출력 사용

체인 가능한 디자인

멀티 LED 매트릭스 패널을 연결하여 더 큰 패널을 만들 수 있습니다.
HUB75 입력/출력 헤더를 통해



각 RGB LED 매트릭스 패널은 디스플레이에 체인을 연결할 때 독립형 5V/4A 이상의 전원 공급 장치가 필요합니다.

응용 예

사용 시나리오

유연한 PCB 소재, 더 가볍고 얇으며 부드럽게 구부릴 수 있으며 일부 원통형, 원형 및 곡선 표면 또는 기타 창의적인 LED 디스플레이 형상에 적합


제품 쇼

치수
리소스 및 서비스
위: Www.waveshare.com/wiki/RGB-Matrix-P2.5-96x48-F

* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.

선택 가이드

부품 번호

픽셀

피치

보기 각

전원 공급 장치

운전

치수 (MM)

플렉시블

RGB-Matrix-P2-64x64

64×64

2mm

≥140°

5V/3A

1/32 스캔

128×128

-

RGB-Matrix-P2.5-64x32

64×32

2.5mm

≥140°

5V/2.5A

1/16 스캔

160×80

-

RGB-Matrix-P2.5-64x64

64×64

2.5mm

≥140°

5V/4A

1/32 스캔

160×160

-

RGB-Matrix-P2.5-96x48-F

96×48

2.5mm

≥140°

5V/4A

1/24 스캔

240×120

√

RGB-Matrix-P3-64x32

64×32

3mm

≥160°

5V/2.5A

1/16 스캔

192×96

-

RGB-Matrix-P3-64x64

64×64

3mm

≥160°

5V/4A

1/32 스캔

192×192

-

RGB-Matrix-P3-64x64-F

64×64

3mm

≥140°

5V/4A

1/32 스캔

192×192

√

RGB-Matrix-P4-64x32

64×32

4mm

≥160°

5V/4A

1/16 스캔

256×128

-

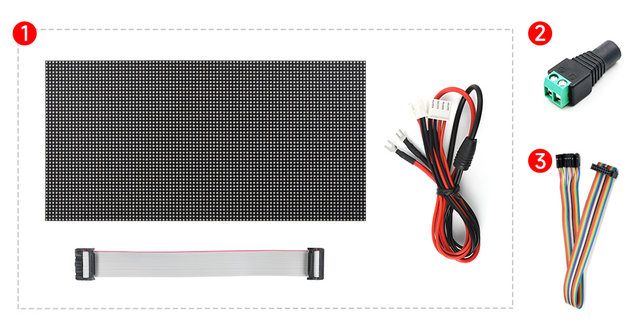

패키지 내용물



무게: 0.272 kg

  1. RGB-Matrix-P2.5-96x48-F LED 매트릭스 및 액세서리 x1

  2. 전원 공급 장치 단자 어댑터 x1

  3. 16P 와이어 ~ 30cm x1

와 함께 사용하는 것이 좋습니다. 5V 4A 전원 공급 장치
