소개

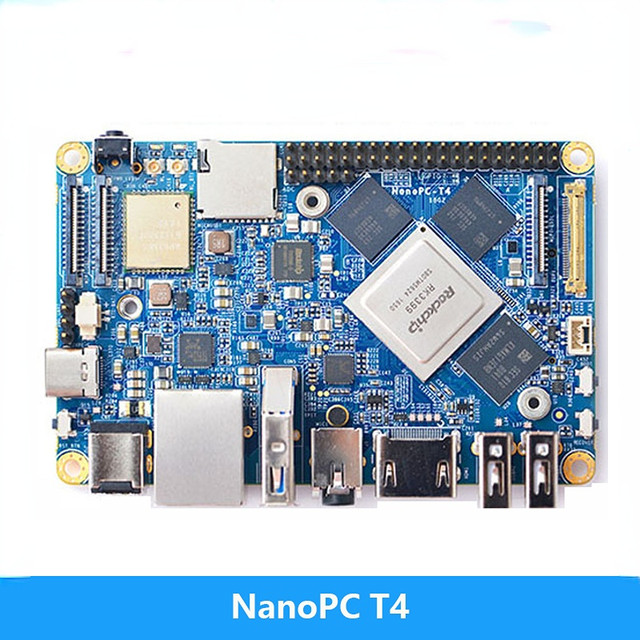

NanoPC-T4 인기있는 포트와 인터페이스를 갖춘 가장 작은 RK3399 기반 고성능 암 보드입니다. 그 소프트웨어는 완전 오픈 소스입니다. 100 x 64 mm 만큼 작습니다. 그것은 4GB LPDDR3 RAM, 16GB eMMC 플래시, 온보드 2.4G 및 5G 듀얼 밴드 WiFi 모듈 및 NVME SSD 고속 하드 드라이브를 지원하는 완전 표준 M.2 PCIe 인터페이스. NanoPC-T4 gpu와 VPU 가속 지원 및 안드로이드 7.1 및 Lubuntu 데스크탑에서 작동합니다.

NanoPC-T4 MIPI-CSI 듀얼 카메라 인터페이스, MIPI-DSI eDP 디스플레이 인터페이스, HDMI 2.0 인터페이스가 있습니다. C 타입/DP, USB 3.0, USB2.0, MicroSD, Gbps 이더넷 포트, 3.5mm 오디오 잭, 적외선 수신기, AD 입력, 직렬 디버그 인터페이스 및 40 핀 RPi 호환 커넥터가 있습니다.

RK3399 soc에는 3D 및 HD H.265/H2.64 비디오 스트림을 처리하는 강력한 기능을 가진 내부 Mali-T860 gpu가 있습니다. 듀얼 카메라 입력, 최대 13MPix/s의 이미지 처리 가능 듀얼 ISP 인터페이스를 지원합니다. 이 NanoPC-T4 AI 및 딥 러닝 애플리케이션을 위한 완벽한 플랫폼입니다. 그것은 광고 기계, 게임 기계, 화상 회의 응용 프로그램, 감시 시스템, 클러스터, VR/AR 응용 프로그램, 기계 비전 응용 프로그램 등에 널리 사용될 수 있습니다.

하드웨어 사양

SoC: Rockchip RK3399
- CPU: 크고 작은 듀얼 코어 Cortex-A72 (최대 2.0GHz) + 쿼드 코어 Cortex-A53 (최대 1.5GHz)
- GPU: Mali-T864 GPU, OpenCL, DX11 및 AFBC 지원 지원
- VPU: 4K VP9 및 4K 10 비트 H265/H264 60fps 디코딩, 듀얼 VOP 등
PMU: RK808-D PMIC, 독립적인 DC/dc와 함께 작동, DVFS 지원, sofeware 전원-다운, RTC 웨이크 업, 시스템 절전 모드
RAM: 듀얼 채널 4GB LPDDR3-1866
플래시: 16GB eMMC 5.1 플래시
이더넷: 네이티브 기가비트 이더넷
와이파이/BT: 802.11a/b/g/n/ac, 블루투스 4.1, 와이파이 및 블루투스 콤보 모듈, 2x2 MIMO, 듀얼 안테나 인터페이스
비디오 입력: 1 또는 2 4 레인 MIPI-CSI, 듀얼 ISP, 최대 13MPix/s, 듀얼 카메라 데이터 동시 입력 지원
비디오 출력
- HDMI: HDMI 2.0a, 4K @ 60Hz 지원, HDCP 1.4/2.2
- DP on Type-C: DisplayPort 1.2 Alt 모드 on USB Type-C
- LCD 인터페이스: 1 eDP 1.3(4 레인, 10.8Gbps), 1 또는 2 4 레인 MIPI-DSI
오디오 출력: 3.5mm 듀얼 채널 헤드폰 잭, HDMI
오디오 입력: 2 핀 2.54mm 마이크 인터페이스
USB 2.0: 2 독립 네이티브 USB 2.0 호스트 A 인터페이스
USB 3.0: 1 네이티브 USB 3.0 호스트 A 유형 인터페이스
USB 타입-C: USB3.0 타입 지원-C 및 디스플레이 포트 1.2 Alt 모드 on USB Type-C
PCIe: M.2 M-Key PCIe x4 소켓 1 개, PCIe 2.1 과 호환, 이중 작동 모드, M.2 2280 모듈 장착용 온보드 M3 PCB 너트
MicroSD 슬롯 x 1
40 핀 GPIO 확장 포트:
- 3X3V/1.8V I2C, 최대 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, 최대 8x3V GPIOs
- 1x1.8V I2S, 3x1.8V GPIOs
ADC: 3x1.8V ADC 입력, 5 핀 2.54mm 헤더
디버그: 디버그 UART 1 개, 4 핀 2.54mm 헤더, 3V 레벨, 1500000bps
키: 파워키, 리셋, 마스크 롬 (부팅), 복구
LED: 1 x 전원 LED 및 1 x GPIO 제어 LED
IR 리시버: 온보드 IR 리시버, 38KHz 캐리어 주파수 허용
RTC 배터리: 2 핀 1.27/1.25mm RTC 배터리 입력 커넥터
냉각: 방열판 장착용 2.5mm PCB 너트 2 개, pwm이 있는 3 핀 12V 냉각 팬 인터페이스
전원 공급 장치: DC 12V/2A
PCB: 10 층, 100mm x 64mm
주변 작동 온도: -20 ℃ ~ 70 ℃
