제품 설명

. 7 인치 표준 디스플레이, 1024 × 600 하드웨어 해상도, 최대 1920x1080 소프트웨어 구성 해상도.

. 용량 성 터치 스크린, 최대 지원 5 점 터치.

. 백라이트 제어 만 지원하면 전원을 절약하기 위해 백라이트를 끌 수 있습니다.

. 라즈베리 파이, BB 블랙, 바나나 파이 및 기타 주류 미니 PC를 지원하십시오.

. 범용 HDMI 모니터로 사용할 수 있습니다 (예: 컴퓨터 HDMI를 하위 디스플레이로 연결).

. Raspbian, Ubuntu, Kali-Linux, Kodi, win10 IOT, 단일 터치, 무료 드라이브를 지원하는 라즈베리 파이 디스플레이로 사용됩니다.

. PC 모니터로 작동, win7, win8, win10 시스템 5 포인트 터치 지원 (XP 및 이전 버전 시스템: 단일 포인트 터치),

무료 드라이브.

. CE, RoHS 인증.

제품 매개 변수

. 크기: 7.0 (인치). 해상도: 1024 × 600 (점). SKU: JRP7813

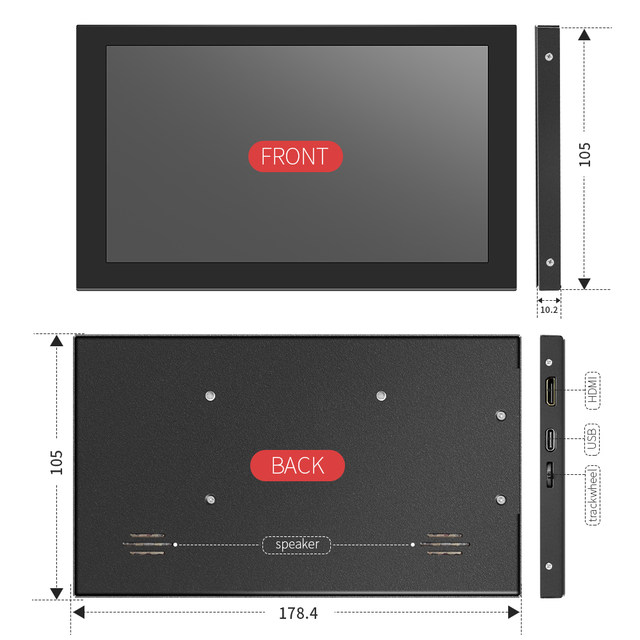

. 터치: 5 점 용량 성 터치. 크기: 166.5*124.12 (mm) . 무게: 540 (g)

Raspbian/Ubuntu Mate/Win10 IoT 코어 시스템과 함께 사용하는 방법

1 단계, Raspbian 공식 이미지 설치

공식 다운로드에서 최신 이미지를 다운로드하십시오.

공식 자습서 단계에 따라 시스템을 설치하십시오.

2 단계, "config.txt" 수정

1 단계 프로그래밍이 완료되면 TF 카드 루트 디렉토리의 config.txt 파일을 열고

파일 끝에 다음 코드를 추가하고 Micro SD 카드를 안전하게 저장하고 꺼냅니다. max_usb_current = 1

Hdmi_force_hotplug = 1

Config_hdmi_boost = 7

Hdmi_group = 2

Hdmi_mode = 87

Hdmi_drive = 1

Display_rotate = 0

Hdmi_cvt 1024 600 60 6 0 0

3 단계, 라즈베리 파이로 7 인치 HDMI 드라이브

TF 카드를 라즈베리 파이에 넣고 라즈베리 파이와 LCD를 HDMI 케이블로 연결하십시오.

Raspberry Pi의 4 개의 USB 포트 중 하나에 USB 케이블을 연결하고 USB 케이블의 다른 쪽 끝을 LCD의 USB 포트에 연결하십시오.

그런 다음 라즈베리 파이에 전원을 공급하십시오. 그 후 디스플레이와 터치가 모두 정상이면 드라이브가 성공했음을 의미합니다 (전원 공급 장치에 전체 2A 를 사용하십시오).

PC 모니터로 사용하는 방법

HDMI 케이블을 사용하여 컴퓨터 HDMI 출력 신호를 LCD HDMI 인터페이스에 연결하십시오.

LCD의 USB 터치 인터페이스 (두 개의 MicroUSB 중 하나) 를 장치의 USB 포트에 연결하십시오.

모니터가 여러 대 있는 경우 다른 모니터 커넥터를 먼저 뽑고 LCD를 테스트용 모니터로만 사용하십시오.
