• 패키지: SMD
  • 맞춤 가능 유무: 그렇습니다
  • 모델 번호: ESP32-BOX
  • 신청: 휴대전화
  • 조건: 새로운
  • 유형: 모듈
  • 브랜드 이름: UICPAL
  • 원산지: 중국

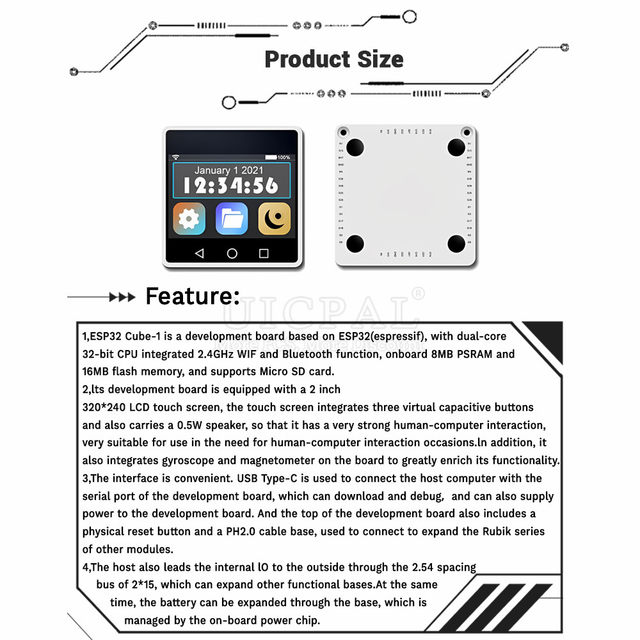

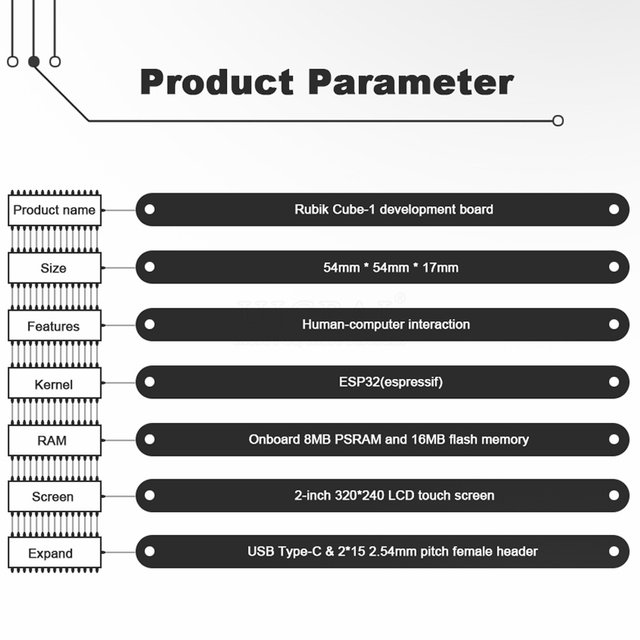

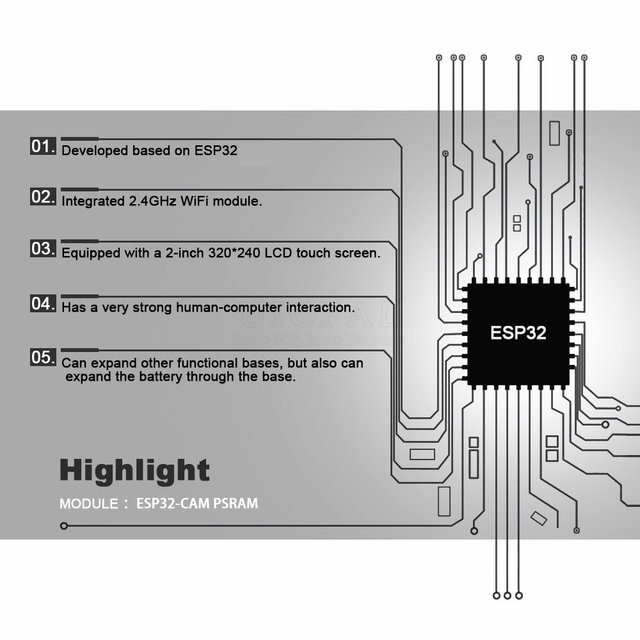

ESP32 개발 보드 2.4G WIFI BT 모듈 2 인치 LCD 디스플레이 ESP32-Cube-1 8MB RSRAM 16MB 플래시 Type-C


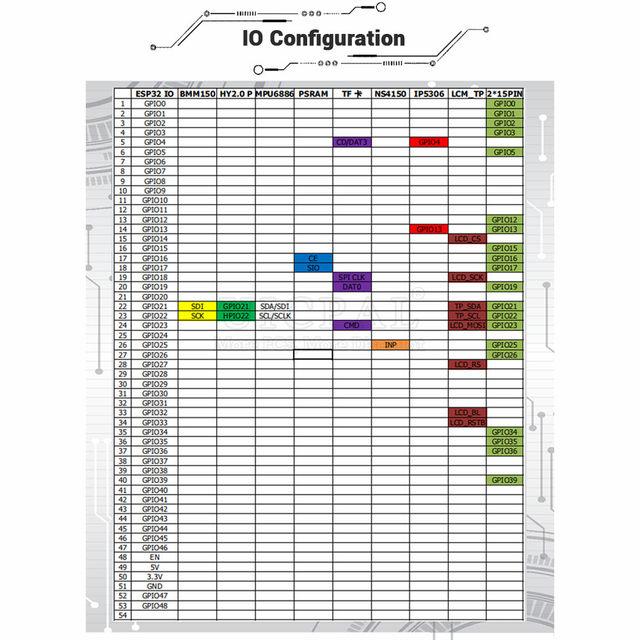

MCU: ESP32-D0WDQ6:

최대 600 MIPS의 컴퓨팅 성능과 80 MHz ~ 240 MHz 범위의 조정 가능한 클럭 주파수를 갖춘 듀얼 코어 프로세서. 이 칩은 448KB ROM, 520KB SRAM 및 16KB RTC SRAM을 통합합니다. WIFI는 최대 150 Mbps 속도의 802.11n (2.4GHz) 2.4G 802.11b /g/n 무선 표준을 지원합니다. 전통적인 BT(BR/EDR) 및 저전력 BT(BLE) 를 포함한 전체 BTv4.2 표준을 지원합니다.


PSRAM: ESP-PSRAM64H:

ESP-PSRAM64H 64 Mbit(8 바이트) 의사 정적 랜덤 액세스 메모리 (의사 SRAM) 입니다. 직렬 주변 장치 인터페이스 (SPI) 를 통해 MCU에 연결된 3.3 V의 작동 전압과 40 MHz의 전송 속도를 가진 고성능 및 신뢰성이 높은 CMOS 프로세스를 사용하여 제조됩니다.


플래시: GD25Q127CSIG:

128Mbit(16M 바이트) 용량의 직렬 플래시 메모리는 기본적으로 40 MHz 의 전송 속도로 SPI (Serial Peripheral Interface) 를 통해 MCU에 연결됩니다.


USB-UART: CP2104:

CP2104 는 호스트에서 호스트 컴퓨터로의 통신 프로토콜 변환을 담당하는 고도로 통합 된 USB to UART 브리지 컨트롤러입니다. 프로그램 굽기 및 호스트의 직렬 디버깅을 용이하게합니다. 개발 보드에는 자동 다운로드 회로가 장착되어 있으며 키를 누르지 않고 한 번의 클릭으로 다운로드 할 수 있습니다.


전원 관리자: IP5306(I²C):

IP5306 은 부스트 컨버터, 리튬 배터리 충전 관리 및 배터리 잔량 표시를 통합하는 다목적 전력 관리 SOC입니다. 외부 배터리는베이스로 관리 할 수 있으며 I2C 프로토콜 통신을 통해 배터리 충전 상태 및 잔여 전력을 읽을 수 있습니다. 배터리 모드에서 재설정 단추를 클릭하여 호스트의 전원을 켜고 두 번 클릭하여 호스트를 종료합니다.


스피커:

8Ω0.5W 스피커, 증폭 후 ESP32 에 연결된 DAC (디지털-아날로그 변환기) 로 출력.


LCD: ILI9342C:

2.0 "(320*240)TFT LCD, 드라이버 IC는 직렬 주변 장치 인터페이스 (SPI) 를 통해 ILI9342C 로 ESP32 와 통신하며 최대 속도는 60MHz 에 도달 할 수 있습니다.


터치 스크린: FT6336U:

FT6336U 는 단일 및 제스처 터치 또는 두 지점을 지원하는 자체 용량 성 기술을 갖춘 단일 칩 용량 성 터치 스크린 컨트롤러 IC입니다. I²C 버스를 통해 ESP32 와 통신하기 위해 화면 하단에있는 세 개의 가상 키의 좌표는 (60,400), (180,400) 및 (300,400) 입니다. FT6336U 는 호스트의 내부 I²C 버스에 장착되며 400 k의 최대 통신 속도를 지원합니다.


마이크로 SD 카드 (TF 카드):

자동 배출 자동 잠금 TF 카드 슬롯 지원, 최대 16GB 표준 TF 카드 지원.


자이로스코프: MPU-6886:

이 MPU-6886 온칩 16 비트 ADC, 프로그래밍 가능한 디지털 필터, 3 축 자이로 스코프와 3 축 가속도계를 통합하는 6 축 동작 감지 장치입니다. 임베디드 온도 센서 및 프로그래밍 가능한 인터럽트. 호스트의 내부 I²C 버스에 장착되며 최대 400k 통신 속도를 지원합니다.


자력: BMM150

BMM150 은 3 개의 수직 축에서 자기장을 측정 할 수있는 독립적 인 지자기 센서입니다. 호스트의 내부 I²C 버스에 장착되며 최대 400k 통신 속도를 지원합니다.


안테나: 3D 안테나


배터리:

탈착식 150mA 3.7v 리튬 이온 배터리는 핀 행을 통해 주 엔진에 연결하는 기본 플레이트로 사용됩니다.


RGB LED:SK6812

표준 배터리베이스에 장착 된 RGB LED 조명은 단일 버스를 통해 호스트에 연결됩니다.


외부 전원:

USB Type-C는 외부 전원 공급 장치에 5V 입력을 제공합니다.


PH2.0 포트:

PY2.0 마더 보드는 다른 Rubik 모듈을 연결하여 기능을 확장하는 데 사용됩니다.


핀 포트:

외부 장치를 확장하기 위해베이스에 2.54 1*15 + 1*8 핀 바 그룹을 이끌어 내십시오.
