1 、 제품 특성:

1. 사양: 를 충족합니다. 3af 표준, 클래스 0 으로 등급

2. 안전: 완벽한 단락 보호 회로 및 1500V 고전압 절연 장착

3. 크기: 38*38mm, IPC 내부 통합 설계에 적합

4. 모든 IPC 모듈에 적합한 통합 네트워크 필터

5. 호환성: (1,2 +/3,6-) 및 (4,5 +/7,8-) 두 가지 전원 공급 장치 모드를 지원합니다.

6. 넓은 온도 작동:-20 ° 에서 70 ° C까지 안정적인 작동

2 、 응용 분야:

Xionmai, Tianshitong, Zhongwei/Shangwei, Jiu`an, Juong, Jiegao, Apsida 등과 같은 IPC 솔루션에 적합합니다.

3 、 주요 매개 변수:

(1) 일반적인 값은 48V 전원 공급 장치 환경에서 측정된 25 ℃이며 참조 설계 목적으로만 사용됩니다.

다른 환경에 적응하려면 Af 모드에서 부하 값이 950mA (전환 포함) 를 초과하지 않아야합니다

4: 인터페이스 정의:

테스트 조건

온도: 27 ℃

케이블 길이: 100 미터

테스트 장비

1) 마이크로 세미 PSE

2) TI PSE

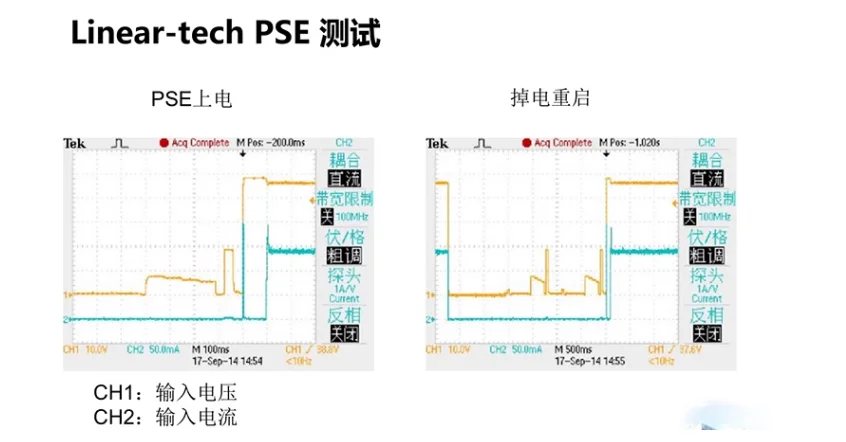

3) 선형 기술 PSE

테스트 항목

1) PSE 네트워크 케이블의 전원

2) 전원을 끄고 다시 시작 (네트워크 케이블 연결 및 분리)
