- 차원: 90*70*70mm
- 작동 온도: Normal
- 출력 전압: 3*230/400V 3*120/208V 3*220/380V 2*120/208V 50/60Hz
- 정확도 등급: Class 1
- 측정 에너지 범위: 99999.9
- 단계: 삼상
- 모델 번호: DDS238-4-M
- 최대 작동 전류: 80A-99A
- 정격 전압: 380V
- 전원 공급: AC
- 대형 활자: 디지털 전용
- DIY 용품: ELECTRICAL
- 브랜드 이름: TOMZN
- 근원: CN (정품)
- Mount: 35mm Din Rail
- Current: 10(100)A
- starting working current: 40mA
- Rated voltage: 3*230/400V 3*120/208V 3*220/380V 2*120/208V 50/60Hz
표시 항목:
- 일반 설명

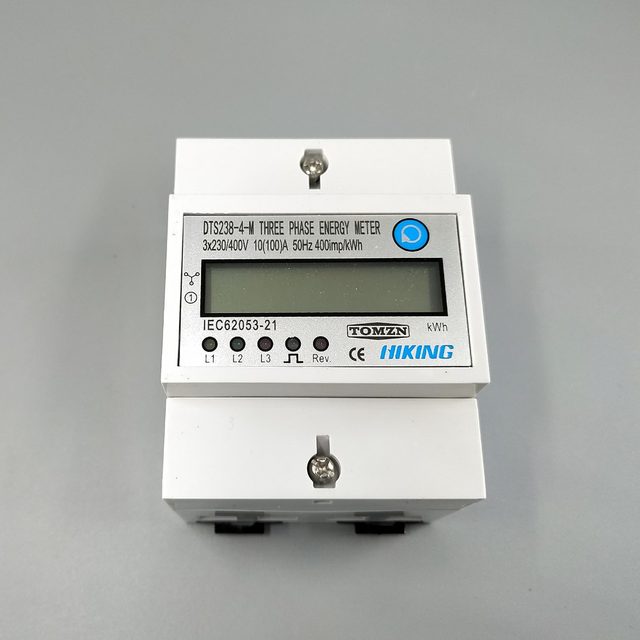

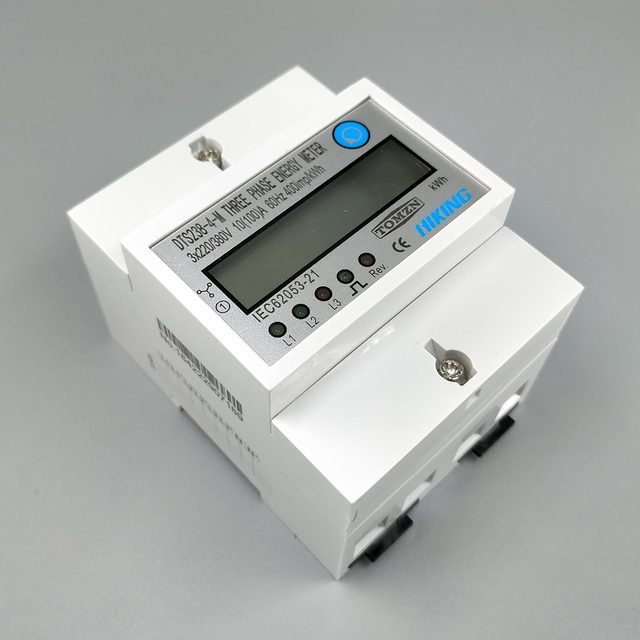

활성 에너지를 위한 DTS238-4-M 정적 3 상 4 선 에너지 미터는 첨단 대규모 집적 회로 IC 및 SMT 제조 기술을 채택합니다. 양방향 또는 단방향 에너지 측정, 넓은 전압, 변조 방지, 높은 정확도 및 신뢰성, 큰 과부하, 낮은 자체 소비, 작은 부피, 경량! 계량기는 또한 3 상 R.M.S 전류, 전압, 유효 전력, 무효 전력, 전력 공장, 주파수 및 간격 활성 에너지를 표시할 수 있습니다.
미터는 주변 온도 범위가-25 ℃ ~ + 55 ℃ 인 적절한 환경에 설치해야하며, 75% 미만의 상대 습도 및-40 ℃ ~ + 70 ℃ 사이의 온도 한계.
계량기는 "전기 계량 장비 (AC)" 에 대한 국제 표준 IEC62052-11 준수하여 제조되었습니다. 일반 요구 사항 테스트 및 테스트 조건 "및" 활성 에너지 용 정적 미터 (클래스 1 및 2) "에 IEC62053-21.
2. 사양 및 기술 매개 변수
2.2 기술 파라미터
2.2.1 기본 공차
2.2.2 자기 소비
전류 회로가 1.5VA 미만
전압 회로가 2W/10VA 미만
2.2.3 현재 시작
정격 전압, 정격 주파수 및 COSΦ1 에서 미터는 0.2% In (CT를 사용하는 경우) 또는 0.4% Ib 적용 시 시작되고 계속 등록됩니다.
2.2.4 안티 크리핑
미터에는 안티 크리핑 논리 회로가 있습니다. 115% Un이 미터에 연결되고 전류 회로가 절단되면 미터는 규정 된 시간에 하나 이상의 펄스를 생성하지 않아야합니다
2.2.5 평균 수명
이 설명서에 명시된 정상 작동시 최소 10 년 동안 미터를 사용할 수 있습니다
2.2.6 LCD: 6 + 1 (999999.9kWh)
3. 기본 기능
3.1 긍정적 에너지에 축적 된 부정적인 에너지로 긍정적 및 부정적 활성 에너지를 측정합니다.
3.2 3 개의 LED로 3 단계의 전원 켜기/끄기 상태를 보여줍니다.
3.3 장기간 운전 시 교정 없이 활성 에너지 측정
3.4 전류 및 전압의 내부 연결
3.5 고품질 부품 채택으로 인한 높은 신뢰성
4. 작업 원칙
3 상 전압과 전류가 각각의 샘플링 회로에서 샘플링되고 적절한 신호로 변환되어 집적 회로로 전달됩니다. 측정 된 전력에 양의 할당으로 미터 출력 펄스 신호를 사용하여 스텝 모터 카운터 또는 LCD 카운터를 구동하여 에너지 측정을 실현합니다. 미터에는 펄스 폭이 80 인 테스트를위한 에너지 펄스 출력이 있습니다.+20ms
작업 원리 다이어그램
5. 구조
미터는 미터베이스, 미터 커버, 터미널베이스, 터미널 커버로 구성됩니다. 미터 덮개와 단자 덮개에는 리드 씰이 있습니다. 리드 씰을 설치할 수있는 터미널 커버를 고정하는 데 특수 나사가 사용됩니다
6. 사용법
버튼을 사용하여 단계별로 표시 할 수 있으며 버튼을 누르면 간격 에너지가 0 으로 재설정됩니다. 마지막 10 초.
6.1 연결 다이어그램
배선
3*230/400V 50Hz
3*220/380V 60Hz
3*120/208V 60Hz
(현재 와이어 하단 입력 및 출력)
변압기 입력 유형 연결도
참고: CT 입력 유형 연결의 경우 레지스터의 소비 전력은 사실 소비 전력이 아닙니다. 미터 X CT 레이트의 레지스터에 있는 파워 = 파워 표시. 예를 들어, 레지스터의 전원 디스플레이는 0.5 kWh이고 CT는 800/5A 이며, 사실 소비 전력 = 0.5 kWh X 160 = 80kWh
2*120/208V 60Hz 배선
(현재 와이어 하단 입력 및 출력)
직접 입력 유형 연결도
L1 A 상 와이어
L2 B상 와이어
L3 C 상 와이어
N 중성선
12 및 13 테스트 펄스 출력
6.2 설치
미터는 35mm DIN 레일에 설치할 수 있습니다
6.2.1 미터는 배송 전에 물품을 확인하고 봉인 할 때까지 설치 및 사용할 수 없습니다
6.2.2 계량기는 실내 또는 실외의 방수 상자에 설치해야합니다. 미터 상자는 주변에 부식성 가스가없는 약 1.8 m의 권장 높이로 강하고 내화성 벽에 고정해야합니다.
6.2.3 미터는 터미널 커버의 연결 다이어그램에 따라 완전히 설치해야하며 구리를 연결 용 선두선으로 사용하는 것이 좋습니다. 모든 나사를 조여야합니다.
6.2.4 설치 치수 다이어그램
7. 운송 및 보관
7.1 운송 및 포장을 푸는 동안 제품에 무거운 충격이 가해 져야합니다.
7.2 제품은 원래 패키지에 보관해야하며 온도가-40 ℃ ~ + 70 ℃, 상대 습도가 75% 미만이며 부식성 가스가 없어야합니다.
7.3 저장고에서는 재고가 보관 될 때 계량기를 선반 위에 놓아야하며 수직으로 7 개 이상의 상자를 쌓아서는 안됩니다. 단일 포장 미터는 수직으로 5 미터 이상 쌓을 수 없습니다.
8. 보증 기간
판매 일로부터 24 개월 이내에 계량기가 기술 사양에 도달하지 않은 경우 사용자 설명서의 요구 사항에 따라 사용자가 올바르게 작동해야합니다. 제조업체에서 무료로 수리하거나 교체 할 수 있습니다.
CE EMC
CE LVD
RoHS
