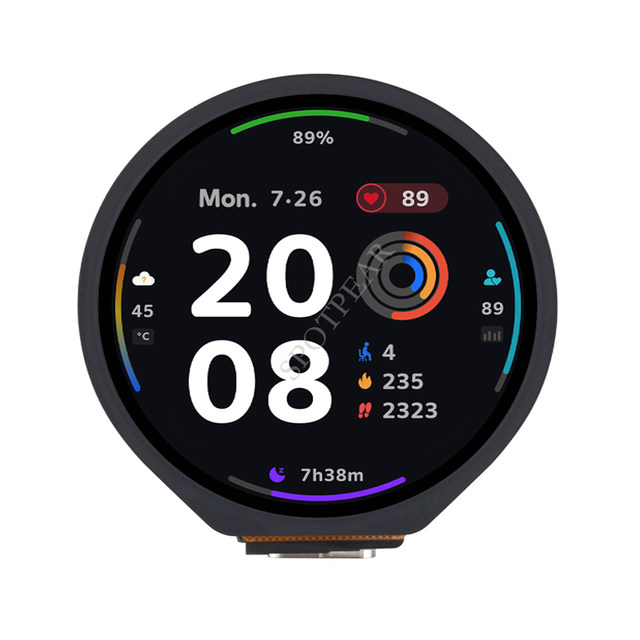

[] 1.28 인치 원형 LCD 터치 스크린이있는 ESP32-S3 터치 LCD 개발 보드. 가속도계 및 자이로스코프 센서가 장착된 컴팩트 보드: 240 × 240 픽셀, 65K 색상, 원형 스크린, 가속도계, 자이로스코프 센서, 6 개의 GPIO 핀, Type-C 인터페이스, 3.7V 리튬 배터리 인터페이스.

【특징】

[] ESP32-S3-Touch-LCD-1.28 저렴한 가격의 고성능 마이크로컨트롤러 개발 보드입니다. 스몰 사이즈 불구하고 1.28 인치 정전식 터치스크린 LCD, 리튬 배터리 충전 칩 및 6 축 센서 (3 축 가속도계 및 3 축 자이로스코프) 와 같은 주변 장치를 갖추고 있습니다. 다양한 응용 프로그램에 개발 및 임베딩에 편리합니다.

[] 주요 기능 포함:

[] 고성능 Xtensa® 32 비트 LX7 듀얼 코어 프로세서, 최대 240 MHz 클럭

[] 온보드 안테나와 2.4 GHz Wi-Fi (802.11 b/g/n) 및 블루투스® 5 (LE) 지원

[] 내장 512KB SRAM 및 384KB ROM, 스택 2MB PSRAM 및 외부 16MB 플래시

[] 가역적 삽입이 가능한 추세를 따르는 Type-C 인터페이스

[] 240 × 240 해상도의 온보드 1.28 인치 정전식 터치스크린 LCD, 65K 색상 지원

[] 동작 자세 감지용 통합 QMI8658 6 축 관성 측정 장치 (3 축 가속도계, 3 축 자이로스코프)

[] 3.7V 리튬 배터리 충전 및 방전 인터페이스 및 6 개의 GPIO 핀이있는 SH1.0 커넥터

[] 다양한 시나리오에서 저전력 소비를 달성하기 위해 유연한 클럭 설정, 개별 모듈 전원 제어 및 정밀 제어를 지원합니다

[] 시리얼 통신을 위한 통합 USB 풀 스피드 컨트롤러; 주변 기능에 맞게 GPIO 핀을 유연하게 구성할 수 있습니다.

【온보드 자원】

1. ESP32-S3R2

WiFi 블루투스 SoC, 240MHz 작동 주파수, 2MB PSRAM 패키지

2. W25Q128JVSIQ

16MB NOR-플래시

3. CH343P

UART 칩에 USB 연결

4. ME6217C33M5G

800mA 출력, 낮은 드롭 아웃, 높은 PSRR

5. ETA6096

고효율 리튬 배터리 충전 칩

6. QMI8658

3 축 자이로 스코프 및 3 축 가속도계를 포함한 6 축 관성 측정 장치 (IMU)

7. MX1.25 배터리 인터페이스

MX1.25 2P 커넥터, 3.7V 리튬 배터리 충전 및 방전에 사용

8. USB Type-C 인터페이스

USB1.1 호스트 및 장치 지원

9. 리셋 버튼

재설정 버튼

10. 부팅 버튼

재설정 전에 눌러 다운로드 모드로 전환

【제품 쇼】

【핀 다이어그램】

【개요 치수】

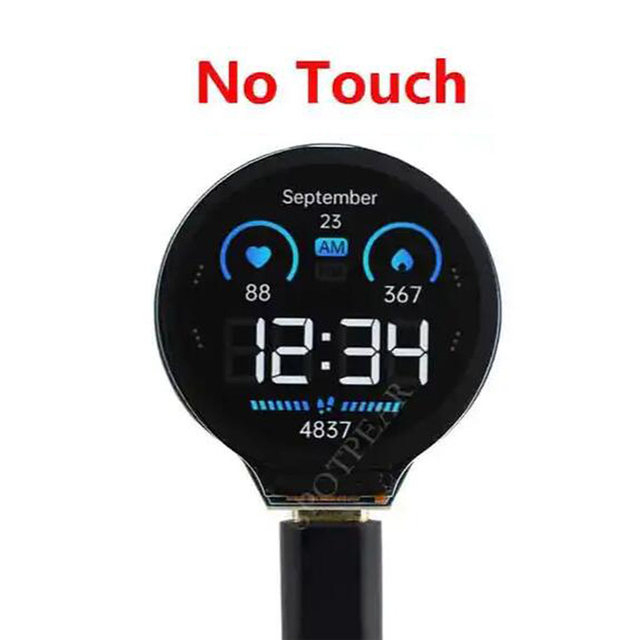

[] 터치 옵션ESP32-S3-LCD-1.28 × 1
