모델 번호: Modbus RTU Relay (B)
데모 보드 유형: FPGA
브랜드 이름: Waveshare
근원: CN (정품)
POWER SUPPLY: 7~36V
COMMUNICATION INTERFACE: RS485
BAUDRATE: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
DEFAULT COMMUNICATION FORMAT: 9600, N, 8, 1
RELAY CHANNELS: 8
CONTACT FORM: 1NO 1NC

설명

RS485 인터페이스가 있는 산업용 Modbus RTU 8-Ch 릴레이 모듈 (B), 다중 절연 보호 회로, 7 ~ 36V 전원 공급 장치

RS485 8-Cch 릴레이 모듈 (B)

Modbus RTU 프로토콜, 다중 절연 보호 회로, 안전하고 안정적이며 신뢰할 수 있음

기능 한눈에

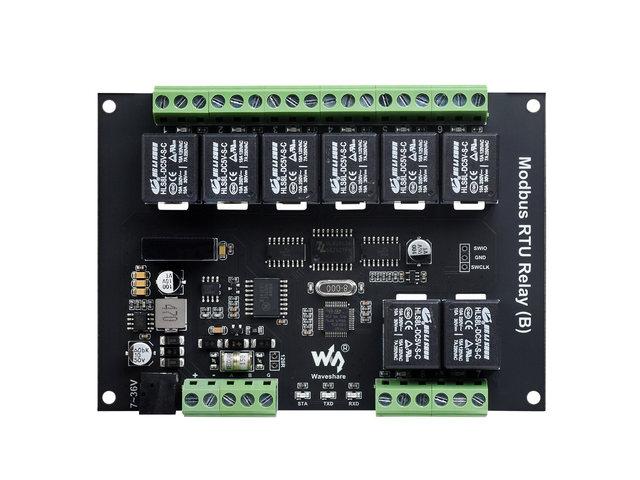

이것은 Modbus RTU 프로토콜을 사용하여 RS485 버스를 통해 제어되는 산업용 8ch 릴레이 모듈입니다. 전원 차단, 자기 절연 및 MVS 다이오드 등과 같은 임베디드 보호 회로가 특징이며 ABS 인클로저도 함께 제공됩니다. Modbus RTU 릴레이 (B) 는 사용하기가 매우 쉽습니다. 빠른 통신, 안정성, 신뢰성 및 안전성으로 인해 산업 제어 장비 및/또는 통신 요구 사항이 높은 응용 프로그램에 이상적입니다.

구성 가능한 장치 주소 (1 ~ 255), 다중 장치는 RS485 버스에서 캐스케이딩 가능
플래시 온, 플래시 오프 기능, 명령에 인수를 전달하여 잠시 동안 릴레이를 켜고 자동으로 닫을 수 있습니다
온보드 유니바디 전원 공급 장치 격리, 안정적인 절연 전압 제공, 절연 단자에 대한 추가 전원 공급 장치 필요 없음
온보드 유니바디 마그네틱 절연, 신호 격리, 높은 신뢰성, 강력한 간섭 방지, 낮은 전력 소비 가능
온보드 리셋 가능한 퓨즈 및 TVS (과도 전압 억제 장치) 는 회로의 서지 전압 및 과도 스파이크 전압을 효과적으로 억제하고 과전류/과전압 방지, 번개 방지 및 정전기 방지 기능을 제공합니다.
온보드 광커플러 격리, 고전압 회로에 의해 릴레이가 간섭되는 것을 방지
더 강력하고 안정적인 주행 능력을 위해 플라이백 다이오드 보호 기능이 내장된 전용 릴레이 드라이버 칩을 채택했습니다.
역방향 회로, 잘못된 연결로 인해 회로가 실수로 손상되지 않도록 방지
하이 퀄리티 릴레이, 접촉 정격: ≤ 10A 250VAC/30VDC
레일 장착형 ABS 플라스틱 인클로저, 설치가 쉽고 사용하기 안전
MCU 상태 및 신호 수신 상태를 나타내는 3 개의 LED

사양

제품	모드 버스 RTU 릴레이	모드 버스 RTU 릴레이 (B)
전원 공급 장치	5V	7 ~ 36V
통신 인터페이스	RS485
비듀라트	4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
기본 통신 형식	9600, N, 8, 1
릴레이 채널	8
연락처 양식	1NO 1NC
연락처 등급	≤ 10A 250VAC/30VDC
통신 프로토콜	표준 Modbus RTU 프로토콜
RS485 주소	1~255
LED 표시기	STA: MCU 표시기, MCU가 정상적으로 작동 할 때 계속 깜박임 TXD: TX 표시기, 데이터 전송시 점등 RXD: RX 표시기, 데이터 수신시 점등

하드웨어 분석

보다 안전하고 안정적인 사용을 위한 다중 보호

인클로저 디자인

레일 장착형 ABS 플라스틱 인클로저, 설치가 쉽고 안전하게 사용

RS485 통신

구성 가능한 장치 주소 (1 ~ 255), RS485 버스에서 다중 장치 캐스케이딩 가능

많은 장치가 계단식으로 연결되거나 통신 거리가 상당히 긴 경우 RS485 중계기를 사용해야합니다.

참조용으로만 USB TO RS232/485/TTL 변환기는 포함되지 않음

릴레이 연결

온보드 릴레이의 접촉 정격 최대 10A 250VAC/30VDC
220VAC 가전 제품 또는 30VDC 미만 장치 직접 제어

응용 프로그램

제품 쇼

치수 개요

리소스 및 서비스

위: Www.waveshare.com/wiki/Modbus_RTU_Relay

* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.

선택 가이드

제품	모더버스 포 이쓰 릴레이	모드 버스 RTU 릴레이

통신 매개 변수
통신 인터페이스	이더넷 포트 (PoE 지원)	RS485 포트
배드 비율	-	4800,9600,19200,38400,57600,115200,128000,256000 (구성 가능)
기본 통신 형식	-	9600, N, 8, 1
통신 프로토콜	TCP/UDP/MQTT	RS485 프로토콜
Modbus 프로토콜	Modbus RTU 프로토콜 또는 Modbus TCP 프로토콜	Modbus RTU 프로토콜
기기 주소	구성 불가능, IP 주소로 장치 식별	1 ~ 255 (구성 가능, 여러 장치 계단식 지원)
제어 인터페이스
출력 제어 (DO)	8 ch 릴레이	8 ch 릴레이		16-ch 릴레이	32ch 릴레이
연락처 양식	1NO 1NC
연락처 등급	≤ 10A 250VAC/30VDC
기타
전원 공급 장치	PoE 포트, DC 5.5*2.1 전원 포트 또는 나사 단자	DC 5.5*2.1 전원 포트 또는 나사 단자
전력 범위	7 ~ 36V 넓은 범위	5V	7 ~ 36V 넓은 범위	5V	7 ~ 36V 넓은 범위
치수	145 × 90 × 40mm			200 × 110 × 60mm	300 × 110 × 60mm
설치	표준 DIN 35mm 레일 장착, 벽 장착

패키지 내용물

무게: 0.244 kg

이 제품의 전원 공급 장치는 포함되어 있지 않으므로 구입하는 것이 좋습니다 12V 전원 공급 장치 필요한 경우.
구매하는 것도 좋습니다 USB에서 RS232/485/TTL 또는 RS485 에 USB 동시에 쉬운 테스트를 위해.

모드 버스 RTU 릴레이 (B) x1
