설명

400x300, 4.2 인치 전자 잉크 디스플레이 모듈, SPI 인터페이스

개요

이것은 4.2 인치, 400x300 해상도, 임베디드 컨트롤러가있는 E-Ink 디스플레이 모듈이며 SPI 인터페이스를 통해 통신합니다.

초저전력 소비, 넓은 시야각, 햇빛 아래에서 큰 효과와 같은 장점으로 인해 선반 라벨, 산업용 기기 등과 같은 응용 분야에 이상적인 선택입니다.

기능

● 백라이트가 없으며 전원이 꺼져도 마지막 콘텐츠가 오랫동안 계속 표시됩니다.
● 초저전력 소비, 기본적으로 전력은 상쾌하게에만 필요합니다
● 라즈베리 파이/Arduino/Nucleo 등과 같은 컨트롤러 보드와 연결하기위한 SPI 인터페이스
● 온보드 전압 번역기, 3.3V/5V MCU와 호환
● 개발 리소스 및 설명서와 함께 제공됩니다 (라즈베리 파이/젯슨 나노/Arduino/STM32 의 예)

사양

● 작동 전압: 3.3V ~ 5V
● 인터페이스: 3 선 SPI, 4 선 SPI
● 개요 치수: 103.0mm × 78.5mm
● 디스플레이 크기: 84.8mm × 63.6mm
● 도트 피치: 0.212 × 0.212
● 해상도: 400 × 300
● 표시 색상: 검정, 흰색
● 회색 레벨: 2
● 전체 새로 고침 시간: 4 초
● 새로 고침 전원: 26.4mW (type.)
● 대기 전력: <0.017mW
● 시야각: >170

사진

인터페이스

기호	설명
VCC	3.3V ~ 5V
GND	그라운드
DIN	SPI 모시 핀
클락	SPI SCK 핀
CS	SPI 칩 선택, 낮은 활성
DC	데이터/명령 선택 (데이터는 높음, 명령은 낮음)
RST	외부 재설정, 낮은 활성
바쁜	바쁜 상태 출력, 낮은 활성 상태

치수

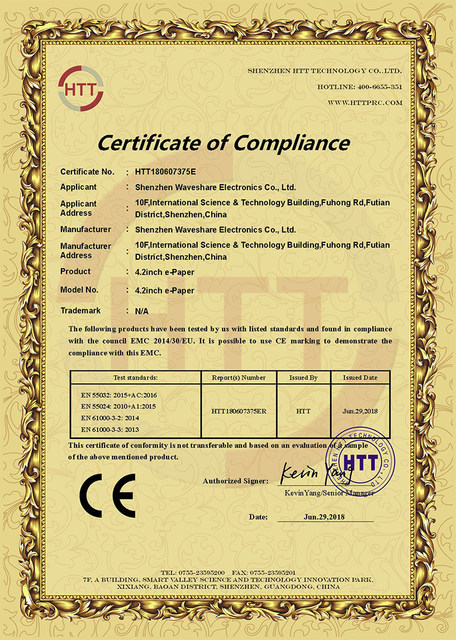

인증서

개발 자원

위키:

선택 가이드

부품 번호	색상	그레이 스케일	해상도	디스플레이 크기 (MM)	개요 치수 (MM)	전체 새로 고침 시간 (S)	부분 새로 고침	파이 헤더1	인터페이스
1.54 인치 전자 종이 모듈	블랙, 화이트	2	200×200	27.60 × 27.60	48.0 × 33.0	2	√	×	SPI
1.54 인치 전자 종이 모듈 (B)	빨강, 검정, 흰색	2	200×200	27.60 × 27.60	48.0 × 33.0	8	×	×	SPI
1.54 인치 전자 종이 모듈 (C)	노랑, 검정, 흰색	2	152×152	27.51 × 27.51	48.0 × 33.0	27	×	×	SPI
2.13 인치 전자 종이 모자	블랙, 화이트	2	250×122	48.55 × 23.71	65.0 × 30.2	2	√	√	SPI
2.13 인치 전자 종이 모자 (B)	빨강, 검정, 흰색	2	212×104	48.55 × 23.71	65.0 × 30.2	15	×	√	SPI
2.13 인치 전자 종이 모자 (C)	노랑, 검정, 흰색	2	212×104	48.55 × 23.71	65.0 × 30.2	15	×	√	SPI
2.13 인치 전자 종이 모자 (D)	블랙, 화이트	2	212×104	48.55 × 23.71	59.2 × 29.2	2	√	√	SPI
2.7 인치 전자 종이 모자	블랙, 화이트	4	264×176	57.29 × 38.19	85.0 × 56.0	6	×	√	SPI
2.7 인치 전자 종이 모자 (B)	빨강, 검정, 흰색	2	264×176	57.29 × 38.19	85.0 × 56.0	15	×	√	SPI
2.9 인치 전자 종이 모듈	블랙, 화이트	2	296×128	66.89 × 29.05	89.5 × 38.0	2	√	×	SPI
2.9 인치 전자 종이 모듈 (B)	빨강, 검정, 흰색	2	296×128	66.89 × 29.05	89.5 × 38.0	15	×	×	SPI
2.9 인치 전자 종이 모듈 (C)	노랑, 검정, 흰색	2	296×128	66.89 × 29.05	89.5 × 38.0	15	×	×	SPI
2.9 인치 전자 종이 모자 (D)	블랙, 화이트	2	296×128	66.90 × 29.06	79.0 × 36.7	2	√	√	SPI
4.2 인치 전자 종이 모듈	블랙, 화이트	2	400×300	84.80 × 63.60	103.0 × 78.5	4	×	×	SPI
4.2 인치 전자 종이 모듈 (B)	빨강, 검정, 흰색	2	400×300	84.80 × 63.60	103.0 × 78.5	15	×	×	SPI
4.2 인치 전자 종이 모듈 (C)	노랑, 검정, 흰색	2	400×300	84.80 × 63.60	103.0 × 78.5	15	×	×	SPI
4.3 인치 전자 종이 UART 모듈	블랙, 화이트	4	800×600	88.00 × 66.00	118.0 × 75.0	1.5	×	×	UART
5.83 인치 전자 종이 모자	블랙, 화이트	2	600×448	118.8 × 88.26	125.4 × 99.5	3.5	×	√	SPI
5.83 인치 전자 종이 모자 (B)	빨강, 검정, 흰색	2	600×448	118.8 × 88.26	125.4 × 99.5	14	×	√	SPI
5.83 인치 전자 종이 모자 (C)	노랑, 검정, 흰색	2	600×448	118.8 × 88.26	125.4 × 99.5	26	×	√	SPI
6 인치 전자 종이 모자	블랙, 화이트	16	800×600	122.4 × 90.6	138.4 × 101.8	<1	√	√	USB/SPI/ I80/I2C
7.5 인치 전자 종이 모자	블랙, 화이트	2	800×480	163.20 × 97.92	170.2 × 111.2	5	×	√	SPI
7.5 인치 전자 종이 모자 (B)	빨강, 검정, 흰색	2	800×480	163.20 × 97.92	170.2 × 111.2	16	×	√	SPI
7.5 인치 전자 종이 모자 (C)	노랑, 검정, 흰색	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	√	SPI
7.8 인치 전자 종이 모자	블랙, 화이트	16	1872×1404	158.18 × 118.64	173.8 × 127.6	<1	√	√	USB/SPI/ I80/I2C
9.7 인치 전자 종이 모자	블랙, 화이트	16	1200×825	202.8 × 139.43	218.8×156.4	<1	√	√	USB/SPI/ I80/I2C
10.3 인치 전자 종이 모자 (D)	블랙, 화이트	16	1872×1404	209.66 × 157.25	227.7 × 165.8	<1	√	√	USB/SPI/ I80/I2C
12.48 인치 전자 종이 모듈	블랙, 화이트	2	1304×984	252.98 × 190.90	280.0 × 229.5	<8	×	√	SPI
12.48 인치 전자 종이 모듈 (B)	빨강, 검정, 흰색	2	1304×984	252.98 × 190.90	280.0 × 229.5	<16	×	√	SPI

파이 헤더: 표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원

패키지 내용물

무게:0.052 kg

1. 4.2 인치 전자 종이 모듈 x1
2. PH2.0 20cm 8 핀 x1
