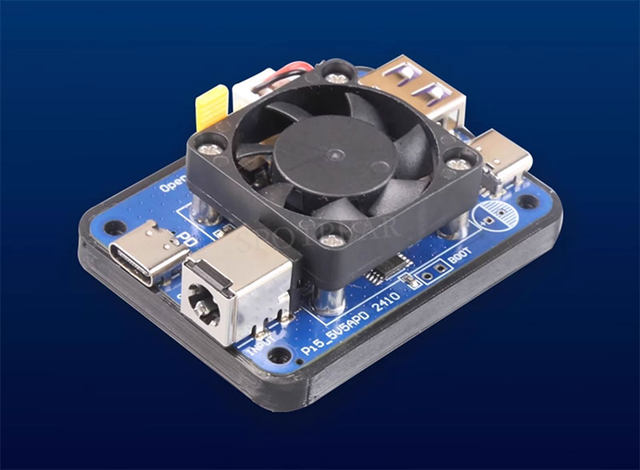

[] 5V5A PD 전원 공급 장치

[] 9-15V 와이드 전압 입력 | PD 입력 및 출력 | 다중 인터페이스

【특징】

[] Pi5 5V5A PD 전원 모듈은 Raspberry Pi 5 전용으로 설계된 5V5A 핸드셰이크 프로토콜이 있는 전원 모듈입니다. 모듈은 USB-C 인터페이스 PD 전원 입력을 지원할 수 있으며 PD 협상 전압은 12V 입니다. 5V5A 의 전체 부하 출력을 보장하기 위해, PD 전원 공급 장치는 12V3A 의 출력을 가져야합니다. 동시에이 모듈은 DC5.5-2.1 인터페이스 (넓은 전압 입력 9-15V) 가있는 전통적인 전원 공급 장치도 지원합니다. 마찬가지로 5V5A 의 전 부하 출력을 보장하려면 전원 공급 장치가 12V3A 출력과 같이 30W 이상의 출력을 제공 할 수 있어야합니다.
[] 출력 측면에서는 5V5A 출력을 지원하는 USB-A 및 USB-C 두 개의 인터페이스를 제공합니다. USB-A CC 신호를 전달하지 않으며 라즈베리 파이와 PD 협상을 수행할 수 없습니다. USB-C CC 신호가 있으며 라즈베리 파이와 PD 협상을 수행하고 5V5A 출력을 지원할 수 있습니다.
[] 출력 끝에서 전력 소비 장치 끝까지의 라인 손실을 고려하여 점퍼 캡을 제공합니다. 점퍼 캡을 뽑으면 출력 전압이 0.2V 증가 할 수 있습니다.

【하드웨어 자원】

[] 입력

[] 지원 USB-C PD 입력, 12V 에서의 악수 및 30W 이상의 총 전력;
[] DC5.5-2.1 인터페이스, 9-15V 입력을 지원하며 30W 이상의 총 전력을 가져야합니다.

[] 출력

[] USB-C 및 USB-A 이중 출력, 총 전류 안정 5A, 단기 6A;
[] 전압 조정 점퍼 캡이 장착되어 있습니다. 라인 손실이 큰 경우 점퍼 캡을 뽑아서 출력 전압을 0.2V 올릴 수 있습니다.
[] 온보드 PD 프로토콜 칩, USB-C 라즈베리 파이 5 전용 5V5A 프로토콜을 지원;
[] USB-A 포트 출력에 프로토콜이 없으므로 프로토콜을 통해 조정할 수 없습니다.

[] 기타 기능

[] 표준 팬은 5V5A 의 최대 부하에서 장기간 작동을 보장 할 수 있습니다. 부하가 3A 보다 작 으면 팬을 제거 할 수 있습니다.
[] 3D 인쇄베이스와 함께 표준으로 제공됩니다.
[] 크기: 40*55mm, 라즈베리 파이 CM4 크기와 완벽하게 호환됩니다.

【라즈베리 파이 5 데모 】

라즈베리 Pi5 및 케이블은 포함하지 마십시오.

[] CC 케이블은 USB 및 CC 신호가있는 표준 CC 케이블 여야하며 Raspberry Pi 5 시스템은 5A 를 악수하고 인식 할 수 있습니다.

[] CA 케이블을 사용하여 Raspberry Pi 5 에 연결하는 경우 모듈의 USB-A 포트는 4 와이어 USB2.0 이며 핸드 셰이크를 수행 할 수 없습니다. 시스템이 5A 를 인식할 수 없습니다.

【휴대용 및 공간 절약】

[] 전원 모듈 크기는 Raspberry Pi CM4 코어 보드 크기와 호환됩니다.

【실제 측정도】

[] Baseus 65W 모바일 보조베터리, 핸드셰이크 12V, 출력 6.33A

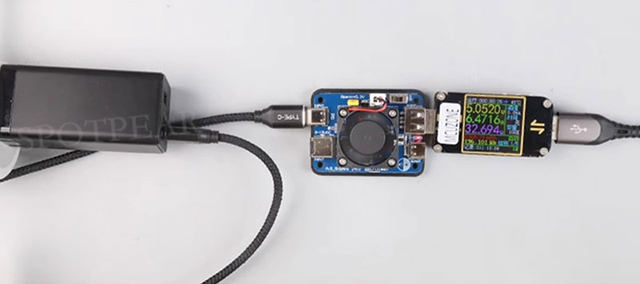

[] Baseus 65W 전원 공급 장치, 악수 12V, 출력 6.47A

[] Baseus 40W 전원 공급 장치, 악수 12V, 출력 6.28A
