• 모델 번호: RP2040-Plus/Plus-M
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • Feature 1: Compatible With Most Of The Raspberry Pi Pico Add-On Modules
  • Feature 2: Dual-core Arm Cortex M0+ processor, flexible clock running up to 133 MHz
  • Feature 3: 264KB of SRAM, and 4MB of on-board Flash memory
  • Feature 4: USB-C connector, keeps it up to date, easier to use
  • Feature 5: Castellated module allows soldering direct to carrier boards
  • Feature 6: Temperature sensor


설명

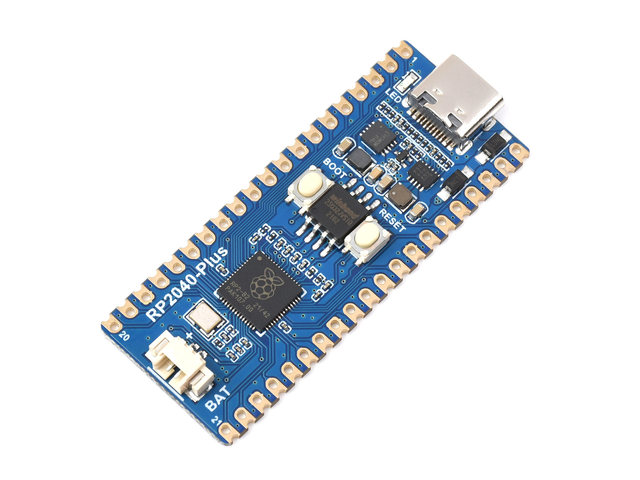

RP2040-Plus, 라즈베리 파이 마이크로컨트롤러 RP2040 을 기반으로 한 저비용 고성능 피코 유사 MCU 보드
RP2040 MCU 보드 플러스

라즈베리 파이 RP2040 을 기반으로 한 피코와 같은 MCU 보드

대부분의 라즈베리 파이 피코 애드온 모듈과 호환 가능

보드 사양

라즈베리 파이 피코에 더 많은 플래시가 필요하십니까? 오래된 마이크로 USB 커넥터를 싫어합니까? 이 모든 문제는 우리가 해결합니다. RP2040-Plus 지금.

라즈베리 파이 피코와 마찬가지로 RP2040 마이크로 컨트롤러를 통합, 듀얼 코어 암 Cortex M0 + 프로세서 최대 133 MHz 실행, 26x 다기능 GPIO 핀.

다른 점은 온보드 4MB/16MB (옵션) 플래시, USB-C 커넥터, 충전 헤더 및 더 높은 전류 DC-DC 칩을 특징으로합니다.

주요 기능 포함:

  • 영국의 라즈베리 파이가 설계 한 RP2040 마이크로 컨트롤러 칩

  • 듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz 실행 가능한 유연한 클럭

  • 264KB 의 SRAM 및 4MB/16MB 온보드 플래시 메모리의 (선택 사항)

  • USB-C 커넥터, 최신 상태로 유지, 사용하기 쉬움

  • 리튬 배터리 충전/방전 헤더, 모바일 장치에 적합

  • 온보드 DC-DC 칩 MP28164, 고효율 DC-DC 가성비 향상 칩, 최대 2A 부하 전류

  • Castellated 모듈로 캐리어 보드에 직접 납땜 가능

  • 장치 및 호스트 지원이 포함된 USB 1.1

  • 저전력 절전 및 휴면 모드

  • USB를 통한 대용량 저장 장치를 사용한 드래그 앤 드롭 프로그래밍

  • 26 × 다기능 GPIO 핀

  • 2 × SPI, 2 × I2C, 2 × UART, 3 × 12 비트 ADC, 16 × 제어 가능한 PWM 채널

  • 정확한 시계 및 타이머 온칩

  • 온도 센서

  • 가속 부동 소수점 라이브러리 온칩

  • 8 × 사용자 정의 주변기기 지원을 위한 프로그래밍 가능한 I/O (PIO) 상태 시스템

핀헤더 옵션
C/C ++, 마이크로 파이썬 지원

쉽게 시작할 수 있도록 지원하는 포괄적인 SDK, 개발 리소스, 자습서

듀얼 코어 암 프로세서

듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz까지 실행되는 유연한 시계

26 × 다기능 GPIO 핀

구성 가능한 핀 기능, 유연한 개발 및 통합 가능

보드에있는 것

  1. LED
    사용자 LED (전원 표시기 아님)

  2. ETA6096
    고효율 리튬 배터리 충전 관리자

  3. MP28164
    고효율 DC-DC 가성비 향상 칩

  4. USB Type-C 커넥터

  5. 부팅 버튼
    다운로드 모드로 들어가려면 재설정 할 때 누르십시오.

  6. 온보드 플래시 메모리
    4MB: W25Q32JVSIQ
    16MB: W25Q128JVSIQ

  7. 재설정 버튼



  1. RP2040
    듀얼 코어 프로세서, 최대 133MHz 작동 주파수

  2. 배터리 헤더
    3.7V 리튬 배터리 용 MX1.25 헤더는 배터리를 충전하고 동시에 보드에 전원을 공급할 수 있습니다.

  3. 핀아웃
    라즈베리 파이 피코와 호환

  4. USB 테스트 포인트
    USB 인터페이스에 연결

  5. 부팅 테스트 지점
    부팅 버튼에 연결

  6. 디버그 포인트



제품 쇼




치수 개요
리소스 및 서비스
위키: RP2040-Plus

패키지 내용물

RP2040-Plus

  1. 옵션 RP2040-Plus x1

RP2040-Plus-M

  1. 옵션 사전 납땜 된 헤더가 포함 된 RP2040-Plus x1

무게: 0.006 kg
