【개요】

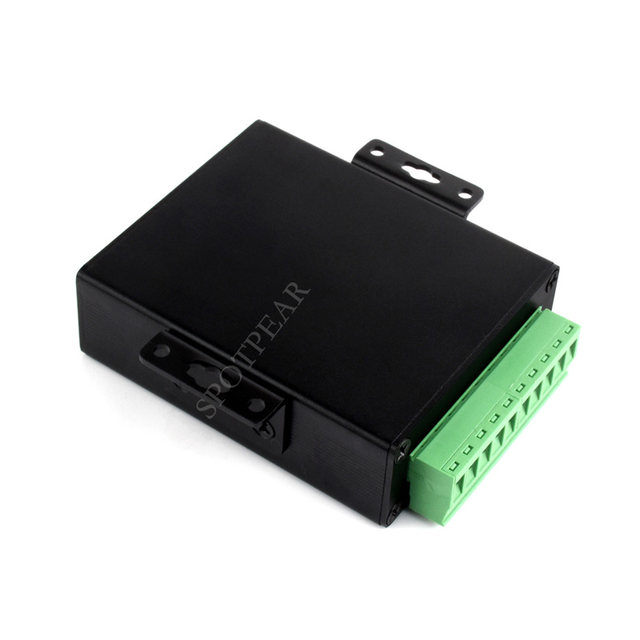

[] RS232/485/422 CAN 산업 격리 변환기: RS232/485/422 CAN 데이터 변환, Modbus RTU 변환을 지원합니다. 갈바니 격리, 방광 보호 및 ESD 보호와 같은 여러 산업 보호. 통신 요구가 높은 산업용 제어 장비 및/또는 용도에 적합합니다.

【특징】

[] RS232/485/422 및 CAN 인터페이스 간의 데이터 통신 및 변환을 지원합니다.

[] CAN 2.0B (확장 프레임) 사양 준수, CAN 2.0A (표준 프레임) 사양 호환, ISO 11898-1/2/3 표준 준수

[] CAN 전송 속도: 10kbps ~ 1000kbps, 구성 가능

[] 14 세트의 구성 가능한 필터를 지원하며 특정 범위 및 유형의 CAN 버스 데이터 만 수신 할 수 있습니다

[] 4 가지 작동 모드 지원: 투명 변환, 식별자 변환, 형식 변환 및 Modbus RTU 프로토콜 변환

[] 데이터 손실을 방지하기 위해 전송 데이터를 버퍼링하기위한 최대 1000 프레임

[] 온보드 유니바디 전원 공급 장치 격리, 안정적인 절연 전압 제공, 절연 단자에 대한 추가 전원 공급 장치 필요 없음

[] 온보드 유니바디 디지털 격리, 신호 격리, 높은 신뢰성, 강력한 간섭 방지, 낮은 전력 소비 허용

[] 온보드 TV는 회로의 서지 전압 및 과도 스파이크 전압을 효과적으로 억제하여 번개 방지 및 정전기 방지

[] 온보드 15KV ESD 절연 보호 및 600W 번개 방지 및 서지 방지 보호

[] RS485/RS422 포트의 온보드 120R 단자 저항, 점퍼로 구성 가능

[] RS232/485/422 통해 장치 펌웨어 업그레이드를 지원, 펌웨어 사용자 정의를보다 편리하게

[] 전원을 끈 후 설정을 저장할 수있는 구성 소프트웨어 또는 직렬 명령을 통해 작동 매개 변수 설정을 지원합니다.

[] 온보드 전원 나사 단자, 5V ~ 36V DC 와이드 레인지 입력 가능

[] 전원 및 트랜시버 상태를 나타내는 4 개의 LED

[] 산업용 등급 금속 케이스, 벽걸이 및 레일 마운트 설치 지원, 견고하고 아름답고 설치가 용이

【사양】

[] 제품 유형 액티브 디지털 절연 RS232/CAN 변환기에 485/422

[] 전원 공급 장치 인터페이스

전원 공급 장치: 5 ~ 36V DC

보호: 반전 방지

[] 장치 포트: RS232/485/422, CAN

[] 고립 된 캔:

커넥터: 나사 단자

방향 제어: 하드웨어 자동 제어

저항: 온보드 120R 매칭 저항

전송 속도: 10kbps ~ 1000kbps

[] 격리 된 RS232:

커넥터: DB9 여성

전송 거리: 약 15m

전송 모드: 포인트 투 포인트

전송 속도: 1200bps ~ 460800bps

[] 고립 된 RS485/422:

커넥터: 나사 단자

방향 제어: 하드웨어 자동 제어

보호: TV 다이오드, 서지 방지 및 ESD 보호, 전원 차단 및 신호 차단

저항: 온보드 예약 120R 매칭 저항, 기본적으로 NC, 점퍼를 통해 활성화

전송 모드: 포인트 투 멀티 포인트 (485 모드: 최대 32 노드, 16 노드 이상에 중계기를 사용하는 것이 좋습니다. 422 모드: 최대 256 노드, 16 노드 이상에 중계기를 사용하는 것이 좋습니다)

전송 속도: 1200bps ~ 460800bps

[] 표시기:

PWR: 빨간색 전원 표시기, 전압이 감지되면 점등

실행: 시스템 작동 표시기, CAN 버스가 비정상이면 꺼짐

COM:RS232/485/422 RX 표시기, RS232 또는 485 또는 422 포트가 데이터를 수신 할 때 점등

CAN:CAN RX 표시기, CAN 포트가 데이터를 수신 할 때 켜짐

[] 작동 환경: 온도 범위 -15 ~ 70℃

【인터페이스 소개】

【핀 정의】

【차원】

[] X1 에 RS232/485/422

[] 레일 마운트 버클 x1

[] 드라이버 x1
