- 데모 보드 유형: FPGA
- 브랜드 이름: Proxgrind
- 근원: CN (정품)
옵션정보
[(200003982)PM01]
[(200003983)PM03]
[(200003984)PM09]
[(200003985)PM12]
[(200003986)PM15]
[(202906809)PM24]

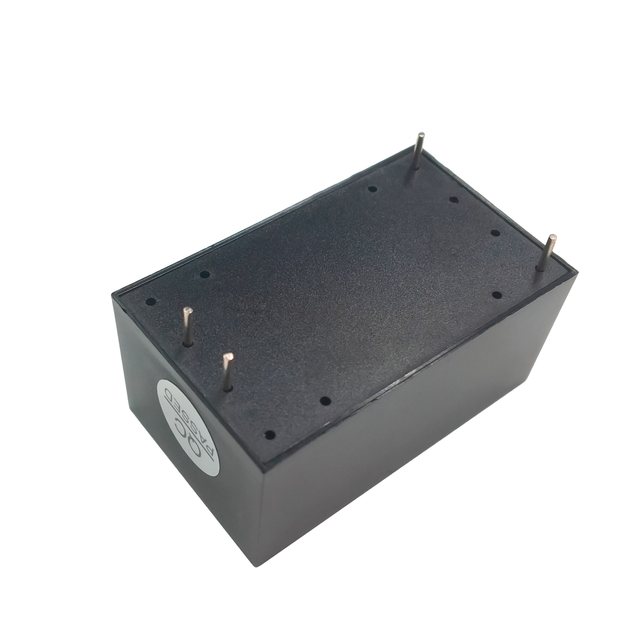

1.울트라 smallSeriesPowerModule
The3Wultra-smallseriesmodulepowersupplyisasmall-volume, 고효율 글로벌 입력 전압, 저온, 저전력 소비, 고성능, 고 신뢰성 및 고안전 분리. Widelyusedinsmarthome, 자동제어, 통신 장비, 계측기 및 열 산업에 사용되었습니다.
2.ProductModel
모델 | 크기 (mm) | Outputpower (W) | Outputvoltage (V) | Outputcurrent (MA) | 메모 |
HLK-PM03 | 34*20*15 | 3 | 3.3 | 1000 | |
HLK-PM01 | 5 | 600 | |||
HLK-PM09 | 9 | 330 | |||
HLK-PM12 | 12 | 250 | |||
HLK-PM15 | 15 | 200 | |||
HLK-PM24 | 24 | 125 |
3.Productfeatures
1. 초박형, 초소형, 소형 볼륨;
2. Globaluniversalinput 전압 (90 ~ 265Vac)
3. Lowpowerconsumption, greenenvironmentalprotection, 아니 loadloss<0. 1W
4. 낮은 소음, 저소음
5. Highoutputshortcircuitandover-currentprotectionandselfrecovery
6. 고성능, 고성능
7. Inputandoutputisolationvoltage 3000Vac
8. 100% fullloadagingandtesting
9. 높은 신뢰성, longlifedesign, 연속 작업 시간 100,000 시간 이상;
10. MeetUL, CErequirements; Productdesigntomeetemcandsafetytest 요구 사항;
11. 높은 qualityenvironmentallyfriendlywaterproofplasticpotting, 수분, 진동, 물 및 먼지 tomeetip65 표준 사용
12. 경제적 솔루션, 비용 효율적
13. Workwithoutexternalcircuit
14. 1 yearqualityguaranteeperiod
4.Environmentalconditions
항목 | TechnicalParameters | 단위 | 메모 |
Workingtemperature | -25-+ 60 | ℃ | |
Storagetemperature | -40 ~ 80 | ℃ | |
Relativehumidity | 5-95 | % | |
Thermalmethods | Naturalcooling | ||
Atmosphericpressure | 80- 106 | Kpa | |
고도 | ≤ 2000 | M | |
진동 | Vibrationcoefficient 10 ~ 500Hz,2G10min./ 1 사이클, 60 분. 각 Along x, Y,Zaxes | Meetsrequirements Forsecondaryroad 수송 |
5. 지어서는
5.1.Inputfeatures
항목 | TechnicalParameters | 단위 | 메모 |
Ratedinputvoltage | 100-240 | Vac | |
Inputvoltagerange | 85-265 | Vac | Or120-350Vdc |
Themaximuminput 전류 | ≤ 0.2 | A | |
Inputinrushcurrent | ≤ 10 | A | |
Inputlowstart | ≤ 50 | MS | |
긴 termreliability | MTBF≥ 200, 000 | H | |
Externalfuse 추천 | 1A/ 250Vacor10Ω wirewoundresistance | Slowblow |
참고: Testedatroomtemperature
5.2. 출력 기능 (3.3V/1000mA)
항목 | TechnicalParameters | 단위 | 메모 |
아니 loadratedoutput 전압 | 3.3 ± 0. 1 | Vdc | |
전체 loadratedoutput 전압 | 3.3 ± 0.2 | Vdc | |
Shorttimemaximum outputcurrent | ≥ 1100 | MA | |
Ratedoutputcurrent | 1000 | MA | |
Voltageregulation | ± 0.2 | % | |
Loadregulation | ± 0.5 | % | |
Inputlowvoltageefficiency | Vin = 115Vac, output fullload≥ 72 | % | |
Inputhighvoltageefficiency | Vin = 230Vac, output fullload≥ 72 | % | |
Outputrippleandnoise (MVp-p) | ≤ 100 Ratedinputvoltage, outputfullload. With20MHz Bandwidthoscilloscope, Loadside10uFand0. 1uF Capacitancetest. | MV | |
Switchingon/offovershoot 진폭 | (속도 출력 전압, 출력 플러스 10% 부하) ≤ 5 | % VO | |
Outputover 현재 보호 | Outputmaximumload110- 150% | A | |
Outputshortcircuit 보호 | Directshortcircuitinnormaloutputandautomatic Returntonormaloperationafterremovalofshort 회로 | 아니 손상 Tothewhole 장치 |
6.Inputvoltageandloadcharacteristics
7.Workingenvironmenttemperatureandloadcharacteristics
8.Typicalapplicationcircuit
8.1Inputparts
Componentnumber/recommendeddevice | 기능 | Recommendedvalue | |
F1/퓨즈 | Protectthecircuitfromdamagewhenthe moduleisworkingwrong | 1A/250Vac, 느린 퓨즈 | |
MOV1/바리스터 | Thecumulativesurgeistoprotectthe modulefromdamage | 10D561K | |
C1/ XSafetycapacitance | 필터링, 안전 보호 (EMC 인증) | 0. 1uF/275Vac | |

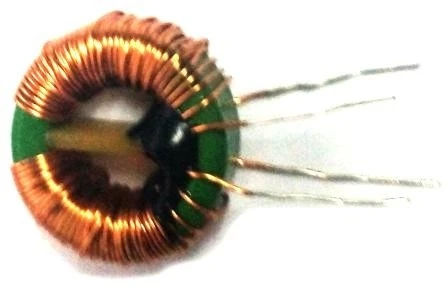

L1/공통 모드 인덕턴스 | EMIfiltering | Sensiblevalue: 10-30mH 테스트 요구 사항: 1KHZ/ 0.3V 현재: 100-500mA | |
Safetycapacitance |
공통 modeinductance | ||
메모:
Fuse 및 varistorarebasicprotectivecircuits (mustbeconnected).
인증서/인증, 기술 정전용량 및 공통 모드 인덕턴스에 필요한 경우
Couldnotbeomitted.
8.2Outputparts
Componentnumber/recommendeddevice | 기능 | Recommendedvalue |
C2/filtercapacitor | Outputripplecanbecontrolledin30mV afteraddingthiscapacitor | Aluminiumelectrolyticcapacitance, Capacity100-220 UF 전압 Reductiongreaterthan75 % |
RL/로드 | 부하 |
9.Safetycharacteristic
9.1 인증
ProductdesignmeetsULandCEsafetycertificationrequirements. (Theulandcecertification samadeby frequ.)
9.2Safetyandelectromagneticcompatibility
TheinputdesignadoptsULlisted 1Afuse
ThePCBboardismadeofdouble-sidedcoppercladfoil, andthematerialfireresistancegradeis 94-V0
학년
SafetystandardmeetsUL1012,EN60950,UL60950
절연 전압/P-O/P:2500Vac
절연 저항/P-O/P> 100MOhms/500Vdc 25C70% RH
ConductionandradiationmeetEN55011, EN55022 (CISPR22)
정전기 방전 iec/EN 61000-4-2 레벨 4 8kV/ 15kV
무선 주파 방사선 면역 장치, EN 61000-4-3
10. 마킹, 포장, 운송, 보관
10.1 마킹
10.1.1Productmarking
Theproduct`suniquebarcodemarkisattachedtotheappropriatelocationoftheproducttoensuretrace 제조 능력, 제품 배치 등 ofeachproducts. Itscontentmeetstherequirementsof nationalstandardsandindustrystandards.
10.1.2Packingmarking
Productboxmarkedathenameofthemanuel, site, zipcode, productmodel, factoryyear,
월, 일; "up", "방습" 및 "주의없는" 및 thertransportsigns, allsignsareinline과 함께 표시됨
WiththeprovisionsofGB 191.
10.2 포장
Productsusingspecialplasticboxes는 진동 방지 기능이있는 포장, theprovisionsofGB 3873 과 함께 분리됩니다.
10.3 교통
Packagedproductscanbetransportedbyanymeansoftransportation, 비뉴 전송, 폭력 진동, 충격 등이 있어야합니다.
10.4 저장
ProductstoragemustmeettherequirementsofGB3873.
