개요

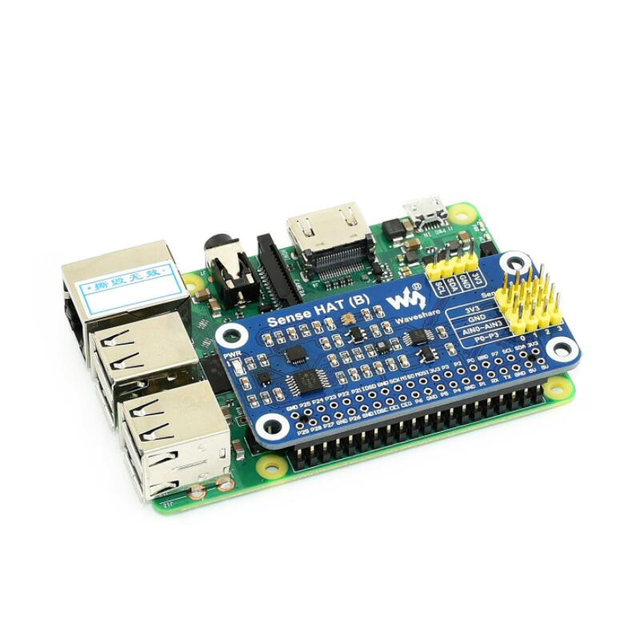

Sense HAT (B) 는 Raspberry Pi를 위해 특별히 설계되었으며 자이로 스코프, 가속도계, 자력계, 기압계, 온도 및 습도 센서 등과 같은 다양한 강력한 센서를 통합합니다. I2C 인터페이스를 통해 통신되며 필요한 경우 더 많은 외부 센서를 연결할 수 있습니다.

Pi가 움직임과 방향을 감지 할 수있는 로봇이되도록 노력하고 있습니까? 또는 Pi를 사용하여 환경 온도, 습도 및 기압 데이터를 수집합니까? 이 모자는 당신의 이상적인 선택이 될 것입니다.

기능

  • 표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원

  • 온보드 ICM20948 (3 축 가속도계, 3 축 자이로스코프 및 3 축 자력계), 움직임, 방향 및 자기 감지

  • 온보드 SHTC3 디지털 온도 및 습도 센서로 환경 모니터링 가능

  • 온보드 LPS22HB 기압 센서로 환경 모니터링 가능

  • 온보드 TCS34725 컬러 센서로 주변 물체의 색상을 식별합니다.

  • 온보드 SGM58031, 4-ch 16 비트 정밀도, AD 확장을 통한 추가 외부 센서 지원

  • STM2 와 같은 다른 호스트 보드를 연결하기 위해 I32 제어 핀을 가져옵니다.

  • 개발 리소스 및 설명서 (Raspberry Pi/STM32 예제)

사양

  • 작동 전압: 3.3V

  • 통신 인터페이스: I2C

  • 논리 수준: 3.3V

  • 크기: 65mm x 30.5mm

선택 가이드


제품

감각 모자 (C)

감각 모자 (B)

자이로스코프

순위

± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048 °/초

± 250, ± 500, ± 1000, ± 2000 dps

해상도

16 비트

가속

순위

± 2, ± 4, ± 8, ± 16g

해상도

16 비트

자력계

순위

± 49.12 가우스

± 49 가우스

해상도

16 비트

기압계

순위

260 ~ 1260 hPa

정확도

± 0.025 hPa (상온)

속도

1Hz ~ 75Hz

온도 및 습도

범위 (TEMP)

-30 ~ 100 °C

정확도 (TEMP)

± 0.2 °C

범위 (습도)

0% ~ 100% RH

정확도 (습도)

± 2% RH

기타

컬러 센서, 고정밀 16 비트 AD 변환기

보드에있는 것

  1. 라즈베리 파이 GPIO 커넥터: 라즈베리 파이와 연결하기위한

  2. 센서 인터페이스: 외부 센서 용

  3. I2C 확장 헤더: Arduino/STM32 와 같은 호스트 보드 연결 용

  4. ICM-20948: 9 축 이동 센서

  5. SHTC3: 온도 및 습도 센서

  6. TCS34725: 컬러 센서

  7. LPS22HB: 기압 센서

  8. SGM58031: 16 비트 ADC

  9. LSF0204PWR: 4ch 전압 레벨 번역기

  10. RT9193-18: 1.8V 선형 조절기

  11. RT9193-33: 3.3V 선형 조절기

차원



패키지 포함

참고: 라즈베리 파이 및 외부 센서는 포함되어 있지 않습니다.

  1. 감각 모자 (B) x1

  2. RPi 나사 팩 (2 개) x1

  3. 2x20PIN 여성 헤더 x1
