• 모델 번호: 3inch e-Paper (G)
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)

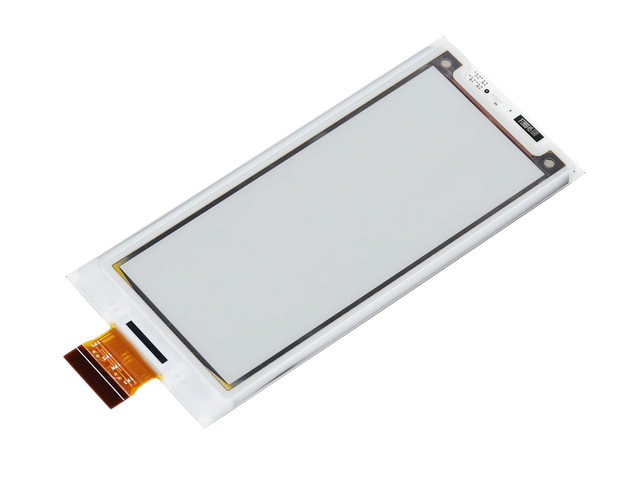

3 인치 전자 종이 (G) 원시 디스플레이, 400 × 168, SPI 인터페이스
3 인치 E-페이퍼 (G)

저전력, 넓은 시야각, 전기 없는 종이와 같은 효과

가격표, 선반 라벨, 산업 기구에 이상적...

?

  • 크기3 ″

  • 해상도400 × 168

  • 시야각> 170 °

  • 디스플레이 컬러레드/옐로우/블랙/화이트

  • 그레이 스케일2

  • 통신SPI

  • 디스플레이 패널전자 종이

  • 경험종이 같은

  • 환경앰비언트 라이트 가용성

  • 디스플레이 유형수동적으로 반사

특징 눈에

  • 백라이트 없음, 전원이 꺼져도 마지막 내용을 오랫동안 표시합니다.

  • 초저전력 소비, 기본 전력은 상쾌하게만 필요합니다.

  • 개발 리소스 및 설명서 제공 (드라이버 보드 회로도, 라즈베리 파이/아두이노/STM32 예제)

명세

운영 전압

3.3V

디스플레이 컬러

레드/옐로우/블랙/화이트

인터페이스

3-와이어 SPI, 4-와이어 SPI

그레이 스케일

2

개략 차원

86.4 × 39.2 × 0.85mm

전체 REFRESH 시간

12s

디스플레이 크기

70.4 × 29.568mm

새로 전원

<60mW (typ.)

도트 피치

0.176 × 0.176mm

대기 현재

<0.01uA (거의 없음)

해상도

400 × 168 픽셀

시야각

> 170 °

장점 EINK

E-페이퍼 디스플레이는 디스플레이를 위해 마이크로 캡슐 전기 영동 기술을 사용합니다. 원리는 다음과 같습니다. 투명한 유체에 매달린 충전 입자는 전기장을 적용 할 때 마이크로 캡슐의 측면으로 이동합니다. 기존 인쇄 용지와 마찬가지로 주변 조명을 반사하여 마이크로 캡슐을 볼 수 있습니다.
E-페이퍼 디스플레이는 램프 조명 또는 자연 조명 아래에 이미지/문자를 명확하게 표시하며 백라이트가 필요하지 않으며 거의 최대 180 ° 시야각이 특징입니다. 그것은 보통 종이 같은 효과로 인해 전자 리더로 사용됩니다.

응용 사례

가격 태그, 자산/장비 태그, 선반 레이블, 회의 이름표에 적합...

개략 차원

패키지 내용


무게:?0.006 kg

3 인치 전자 종이 (G) x1
