이 키트를 구입하기위한 지침:

1, 구매하기 전에 화면 모델이 목록의 모델과 정확히 동일하고 화면 자체를 켜고 정상적으로 표시 할 수 있는지 확인하십시오. 스크린이 손상된 경우 이 키트는 손상된 스크린을 수리하거나 구동할 수 없으므로 주문하지 마십시오.

2, 화면 모델이 제품 목록에 없는 경우. 적합한 키트를 확인하기 위해 전체 화면 모델을 제공하십시오 (이것은 매우 중요합니다. 잘못 구매하면 사용할 수 없게됩니다). 모델 레이블은 화면 패널 뒷면에 있습니다. 다음 사진과 같이:

3, 전원 어댑터 입력: DC 12V 3A (DC 포트: 2.5MM 및 5.5MM 내부 + 외부-)

참고: 전압이 12V 를 초과하는 전원 어댑터를 사용하지 마십시오. 회로 보드가 손상 될 수 있습니다.

4, 이 컨트롤러 보드 키트는 LVDS 30 핀, 1.0MM 피치 신호 포트가 있는 디스플레이 스크린에 적합합니다. 올바른 신호 입력이 감지되지 않은 경우. 약 5 초 후에 자동으로 대기 모드로 들어갑니다. 표시등이 녹색에서 빨간색으로 변경되었습니다. 다음 사진과 같이:

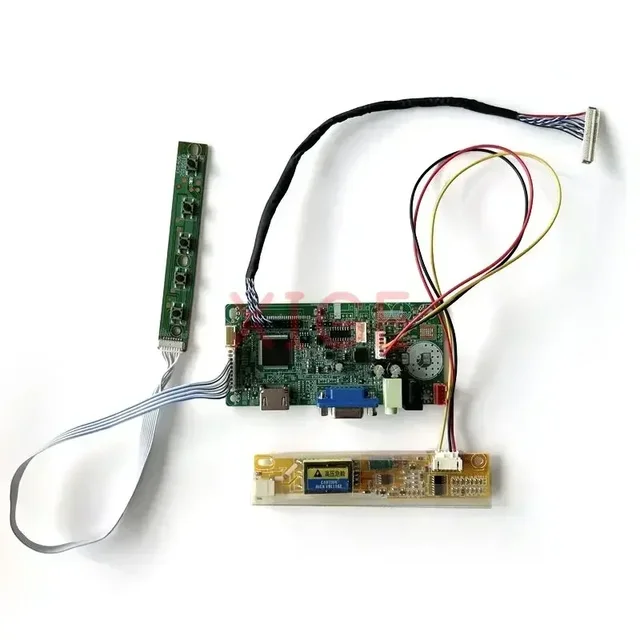

5, 키트에는 다음이 포함됩니다.

1PC x 컨트롤러 마더 보드

1 개 x LVDS 30 핀 신호 케이블

케이블이있는 1PC x 키보드

1PC x 백라이트 인버터 (화면 구성에 따라)

6, 키트에 포함 된 제품 외에도 다음 액세서리가 필요할 수도 있습니다.

DC 12V 3A 전원 어댑터 →여기를 클릭하십시오.

PH2.0 4 핀 소형 스피커 →여기를 클릭하십시오.

마더 보드 보호 상자 →여기를 클릭하십시오.

참고:동일한 기능을 가진 컨트롤러 마더 보드에는 두 가지 버전이 있습니다. 화면 모델에 따라 구성합니다.

7, 일부 특수 화면 백라이트 커넥터는 백라이트 인버터에 연결하기 위해 절단이 필요합니다. 다음 사진과 같이:

8, 언어 설정은 아래 사진을 참조하십시오. (OSD 메뉴가 다른 경우 문의하십시오)

9, 컨트롤러 보드와 화면 사이의 연결 및 설치 단계는 아래 사진 또는 기본 비디오를 참조하십시오.

주의: 전원을 켜기 전에 모든 케이블을 연결하십시오. 전원을 켤 때 누전을 방지하기 위해 모든 회로 기판이 금속과 접촉해서는 안됩니다.

10, 수술 중 문제가있는 경우. 언제든지 저희에게 연락해 주십시오. 문제를 확인하는 데 도움이되는 사진이나 비디오를 제공하는 것이 가장 좋습니다. 맹목적인 부정적인 평가는 어떤 문제도 해결하지 못합니다. 우리가 해결하기 위해 소통할 수 있기를 바란다. 미리 감사드립니다.
