- 조건: 새로운
- 유형: 모듈
- 근원: CN (정품)
제품 설명

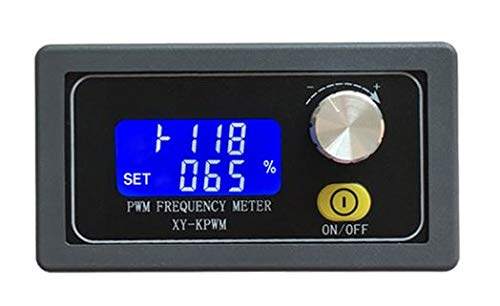

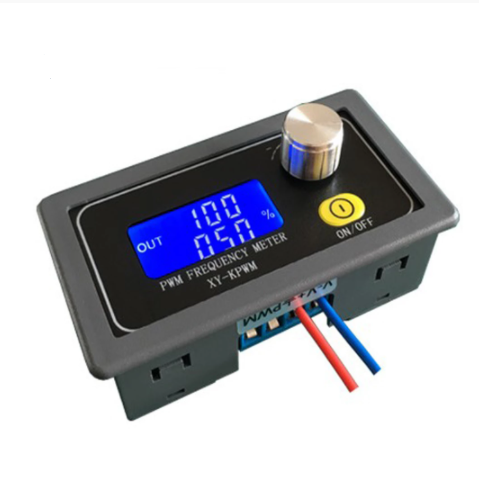

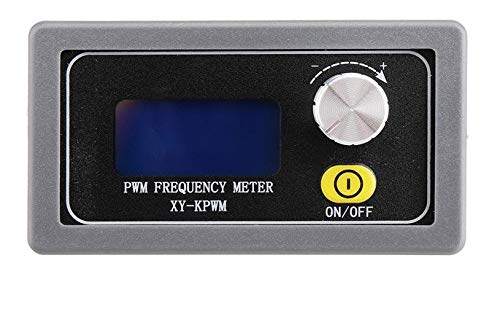

DC 3.3V-30V 제너레이터 모듈 1 채널 1Hz-150kHz PWM 펄스 주파수 듀티 사이클 조정 가능한 LCD 디스플레이 모듈
제품 설명
1. 설명:
XY-KPWM 발생기는 다양한 주파수, 사각형 wav e 및 출력에서 전기를 제공하는 장치입니다.
수준. 테스트를위한 소스 또는 여기 소스로 사용됩니다. 생산 실무 및 기술에 널리 사용됩니다.
2. 기능:
1>. 외부 케이싱 포함
2>.LCD 고화질 디스플레이
3>. UART 지원
4>. 주파수 조정 지원
5>. 지원 의무주기 조정
6>. 높은 정밀도 n 감지
7>. 전원 차단 메모리 기능 지원
8>.1 채널 PWM 출력
9>. 이중 작업 모드
10>. 노브는 오작동을 피하기 위해 잠금 기능을 지원합니다.
11>. 지원 출력 활성화
3. 매개 변수:
1>. 제품 이름: XY-KPWM 생성기;
2>. 모델: XY-KPWM;
3>. 작업 전압: DC 3.3V-30V;
4>. 주파수 rang e (일반 모드): 1Hz ~ 150KHz;
5>. 주파수는 e (정밀 모드): 1Hz ~ 15KHz;
6>. 주파수 정확도: 2%;
7>. 듀티 사이클 정확도: 일반 모드에서 1%;
8>. 듀티 사이클 정확도: 정밀 모드에서 0.1%;
9>. 듀티 사이클이 울렸다 e: 0.00%-100%;
10>. 출력 전류: 약 5-30mA;
11>. 출력 진폭: 입력 전압과 동일합니다.
12>. 작업 온도: -40 ° C ~ 85 ° C;
13>. 작업 습도: 0% ~ 95% RH;

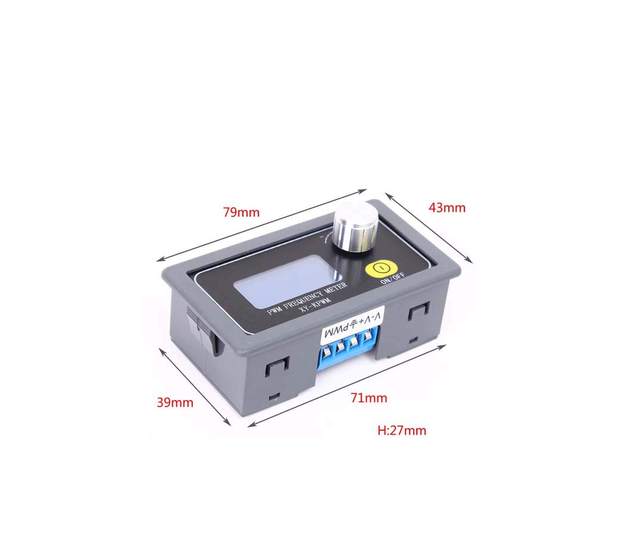

14>. 크기: 79*43*37mm;
4. 주파수 설정 rang e:
두 가지 작업 모드 있어서 두 개의 주파수 e 울립니다.
일반 모드: 주파수는 1Hz ~ 150 KHz로 울렸습니다. 듀티 사이클은 000% 100% 울렸습니다. 듀티 사이클 정확도 1%.
정밀 모드: 주파수는 1Hz ~ 15 KHz를 울렸습니다. 듀티 사이클은 0.00% 100% 울렸습니다. 듀티 사이클 정확도 0.1%.

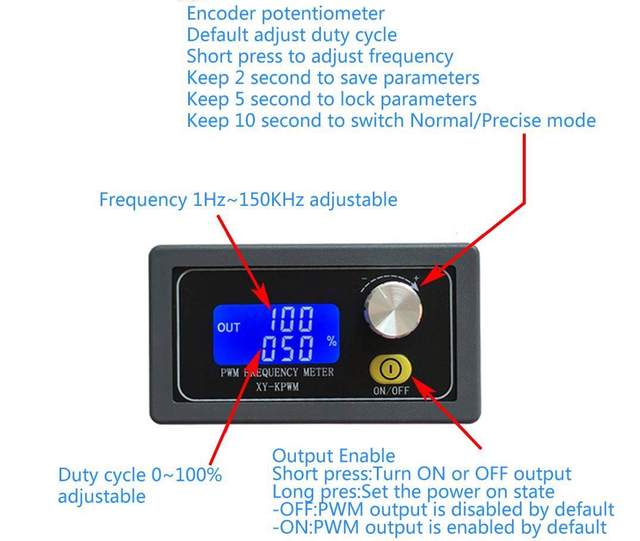

일반 작동 상태에서 로터리 스위치를 짧게 누르면 설정 인터페이스로 들어가서 주파수 rang을 선택하십시오 e. 로터리
주파수 값을 설정하는 전위차계.
로터리 스위치를 10 초 동안 눌러 일반 모드와 정밀 모드로 전환합니다.

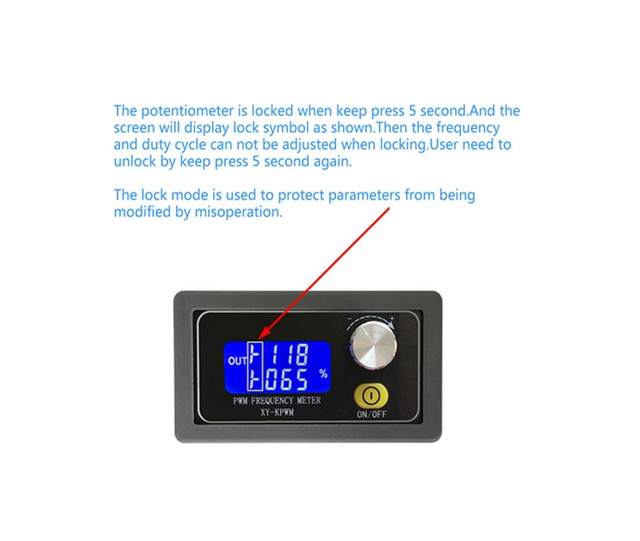

파라미터가 수정되지 않도록 파라미터의 잠금을 5 초 동안 누르십시오.
회전 전위차계 때 소수점이 움직이는 위치에주의하십시오.
`XXX` 를 표시합니다. 소수점 없음, 최소 최소 주파수는 1Hz 입니다. 주파수 범위는 1Hz ~ 999 Hz입니다.
`X.XX` 를 표시합니다. 소수점은 두 번째 끝입니다 e, 최소 최소 최소 주파수는 0.01 KHz입니다. 주파수는 1.00KHz ~ 입니다.
9.99KHz.
`XX.X` 를 표시합니다. 소수점은 세 번째 마지막, 최소 최소 최소 주파수는 0.1 KHz입니다. 주파수 범위는 10.0KHz ~ 99.9 KHz입니다.
`X.X.X `를 표시합니다. 소수점이 완전히 켜지고, 최소 최소 주파수는 1KHz 입니다. 주파수는 1KHz ~ 150 KHz입니다.
예시
디스플레이 `100` 은 PWM 출력 주파수가 100 Hz임을 의미합니다.
디스플레이 `1.91` 은 PWM 출력 주파수가 1.91 KHz임을 의미합니다.
디스플레이 `52.1` 은 PWM 출력 주파수가 52.1 KHz임을 의미합니다.
디스플레이 `1.3.4 `는 PWM 출력 주파수가 134 KHz임을 의미합니다.
5. 듀티 사이클 세트가 울렸다 e:
짧게 눌러 전위차계 설정 듀티 사이클 및 로터리 전위차계를 선택하여 듀티 사이클 값을 설정합니다.
6. 단계 사용:

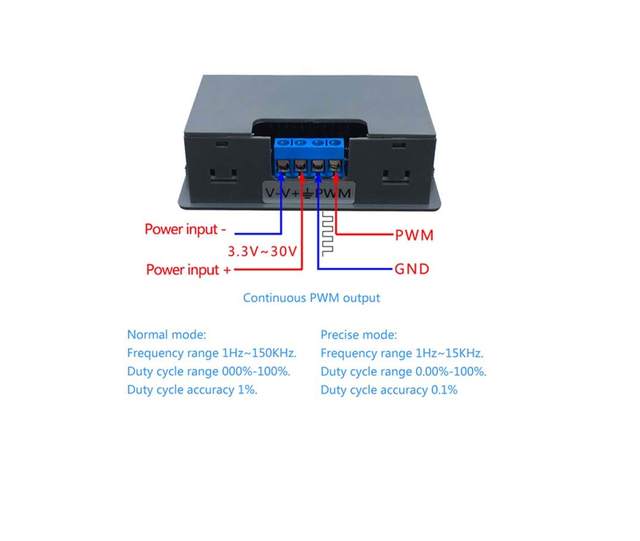

1>. 전원 공급 장치에 연결하십시오.
2>. 로터리 스위치를 10 초 동안 눌러 일반 모드와 정밀 모드로 전환합니다.
3>. 회전 스위치를 짧게 눌러 주파수를 설정하고 회전 스위치로 값을 변경합니다.
4>. 로터리 스위치를 2 초 동안 눌러 듀티 사이클을 설정하십시오.
5>. 설정된 매개 변수를 잠그려면 5 초 동안 누르십시오.
6>. 테스트;
7>. `ON/OFF` 버튼을 눌러 PWM 출력을 켜거나 끕니다.
8>. 전원을 제거하고 모듈을 사용하려면로드를 연결하십시오.
1. 설명:
XY-KPWM 발생기는 다양한 주파수, 사각형 wav e 및 출력에서 전기를 제공하는 장치입니다.
수준. 테스트를위한 소스 또는 여기 소스로 사용됩니다. 생산 실무 및 기술에 널리 사용됩니다.
2. 기능:
1>. 외부 케이싱 포함
2>.LCD 고화질 디스플레이
3>. UART 지원
4>. 주파수 조정 지원
5>. 지원 의무주기 조정
6>. 높은 정밀도 n 감지
7>. 전원 차단 메모리 기능 지원
8>.1 채널 PWM 출력
9>. 이중 작업 모드
10>. 노브는 오작동을 피하기 위해 잠금 기능을 지원합니다.
11>. 지원 출력 활성화
3. 매개 변수:
1>. 제품 이름: XY-KPWM 생성기;
2>. 모델: XY-KPWM;
3>. 작업 전압: DC 3.3V-30V;
4>. 주파수 rang e (일반 모드): 1Hz ~ 150KHz;
5>. 주파수는 e (정밀 모드): 1Hz ~ 15KHz;
6>. 주파수 정확도: 2%;
7>. 듀티 사이클 정확도: 일반 모드에서 1%;
8>. 듀티 사이클 정확도: 정밀 모드에서 0.1%;
9>. 듀티 사이클이 울렸다 e: 0.00%-100%;
10>. 출력 전류: 약 5-30mA;
11>. 출력 진폭: 입력 전압과 동일합니다.
12>. 작업 온도: -40 ° C ~ 85 ° C;
13>. 작업 습도: 0% ~ 95% RH;
14>. 크기: 79*43*37mm;
4. 주파수 설정 rang e:
두 가지 작업 모드 있어서 두 개의 주파수 e 울립니다.
일반 모드: 주파수는 1Hz ~ 150 KHz로 울렸습니다. 듀티 사이클은 000% 100% 울렸습니다. 듀티 사이클 정확도 1%.
정밀 모드: 주파수는 1Hz ~ 15 KHz를 울렸습니다. 듀티 사이클은 0.00% 100% 울렸습니다. 듀티 사이클 정확도 0.1%.
일반 작동 상태에서 로터리 스위치를 짧게 누르면 설정 인터페이스로 들어가서 주파수 rang을 선택하십시오 e. 로터리
주파수 값을 설정하는 전위차계.
로터리 스위치를 10 초 동안 눌러 일반 모드와 정밀 모드로 전환합니다.
파라미터가 수정되지 않도록 파라미터의 잠금을 5 초 동안 누르십시오.
회전 전위차계 때 소수점이 움직이는 위치에주의하십시오.
`XXX` 를 표시합니다. 소수점 없음, 최소 최소 주파수는 1Hz 입니다. 주파수 범위는 1Hz ~ 999 Hz입니다.
`X.XX` 를 표시합니다. 소수점은 두 번째 끝입니다 e, 최소 최소 최소 주파수는 0.01 KHz입니다. 주파수는 1.00KHz ~ 입니다.
9.99KHz.
`XX.X` 를 표시합니다. 소수점은 세 번째 마지막, 최소 최소 최소 주파수는 0.1 KHz입니다. 주파수 범위는 10.0KHz ~ 99.9 KHz입니다.
`X.X.X `를 표시합니다. 소수점이 완전히 켜지고, 최소 최소 주파수는 1KHz 입니다. 주파수는 1KHz ~ 150 KHz입니다.
예시
디스플레이 `100` 은 PWM 출력 주파수가 100 Hz임을 의미합니다.
디스플레이 `1.91` 은 PWM 출력 주파수가 1.91 KHz임을 의미합니다.
디스플레이 `52.1` 은 PWM 출력 주파수가 52.1 KHz임을 의미합니다.
디스플레이 `1.3.4 `는 PWM 출력 주파수가 134 KHz임을 의미합니다.
5. 듀티 사이클 세트가 울렸다 e:
짧게 눌러 전위차계 설정 듀티 사이클 및 로터리 전위차계를 선택하여 듀티 사이클 값을 설정합니다.
6. 단계 사용:
1>. 전원 공급 장치에 연결하십시오.
2>. 로터리 스위치를 10 초 동안 눌러 일반 모드와 정밀 모드로 전환합니다.
3>. 회전 스위치를 짧게 눌러 주파수를 설정하고 회전 스위치로 값을 변경합니다.
4>. 로터리 스위치를 2 초 동안 눌러 듀티 사이클을 설정하십시오.
5>. 설정된 매개 변수를 잠그려면 5 초 동안 누르십시오.
6>. 테스트;
7>. `ON/OFF` 버튼을 눌러 PWM 출력을 켜거나 끕니다.
8>. 전원을 제거하고 모듈을 사용하려면로드를 연결하십시오.
