• 디스플레이 크기: 3.0-4.9인치
  • DIY 용품: ELECTRICAL
  • 브랜드 이름: TCXRE
  • 근원: CN (정품)


RM1307731646915199



이 링크에서 수동 pls 다운로드: https://www.jianguoyun.com/p/Df9U95oQweDQCxjm0YcFIAA
전원: 트랜지스터 테스터는 6.8V - 12V DC에서 전원을 공급받을 수 있습니다. 이것은 9V 레이어 내장 배터리로 달성 할 수 있습니다. 직렬로 2 개의 3.7V 리튬 이온 배터리. 또는 AC 어댑터. 전원이 켜지면 DC 9V 에서 전류는 약 30mA 입니다.




제어: 트랜지스터 테스터는 "스위치가있는 회전식 펄스 인코더" 로 제어하거나 "RPEWS" 로 짧게 제어합니다. 이 구성 요소에는 4 가지 작동 모드가 있으며 짧은 시간 동안 노브를 누르십시오. 길게 누르면 노브가 왼쪽과 오른쪽으로 회전합니다. 트랜지스터 테스터에 전원이 공급되면. RPEWS를 잠시 누르면 트랜지스터 테스터가 켜지고 테스트가 시작됩니다. 트랜지스터 테스터는 테스트가 끝날 때 사용자 입력을 기다립니다. 테스트가 끝나고 자동 스위치가 꺼지기 전에. 오랫동안 누르거나 왼쪽과 오른쪽의 회전 RPEWS가 기능 메뉴로 들어갑니다. 기능 메뉴에서 왼쪽 열의 ">" 를 선택하여 선택한 메뉴 항목의 색인을 생성합니다. 특정 함수를 입력하려면 RPEWS를 클릭하십시오. 특정 기능 내에서 노브를 길게 누르면 기능 메뉴로 돌아갑니다.









테스트: 트랜지스터 테스터에는 3 개의 테스트 포인트 (TP1,TP2,TP3) 가 있으며 테스트 소켓 내에서 3 개는 다음과 같이 할당됩니다.






테스트 소켓의 오른쪽에는 SMT 테스트 패드가 있으며 각각을 식별 할 번호가 있습니다.


두 개의 리드 성분 (저항, 커패시터, 인덕터) 을 테스트할 때 두 개의 리드는 임의의 두 개의 테스트 지점을 선택할 수 있습니다. TP1 및 TP3 을 선택하면 테스트가 완료일 때 테스트가 "직렬 테스트 모드" 로 전환됩니다. 그렇지 않으면 짧은 시간 프레스 RPEWS에 의해 테스트가 다시 시작됩니다.





주의: 모든 방법 테스터에 연결하기 전에 커패시터를 방전하십시오! 테스터를 켜기 전에 테스터가 손상 될 수 있습니다. MCU의 포트에는 약간의 보호 만 있습니다. 회로에 장착 된 구성 요소를 테스트하려는 경우 특별한주의가 필요합니다. 두 경우 모두 장비를 전원에서 분리해야하며 장비에 잔류 전압이 남아 있지 않아야합니다.



자체 테스트 및 보정: 세 개의 테스트 지점을 모두 연결하고 RPEWS를 밀어 자체 테스트를 준비 할 수 있습니다. 테스터의 LCD 색상이 흰색 글꼴과 검은 색 배경으로 변경됩니다. 프롬프트 문자열 "Selftest mode ..? ", 자체 테스트를 시작하려면 RPEWS를 2 초 이내에 다시 눌러야 합니다. 그렇지 않으면 테스터가 정상적인 측정을 계속합니다. 이제 자체 테스트가 시작되면 테스터가 다음 단계를 묻습니다. 프롬프트 문자열 "probes 분리!" 가 나타날 때까지 잠시 기다리십시오. 그러면 세 개의 테스트 지점 연결이 제거됩니다. 테스터는 연결이 끊길 때까지 기다릴 것입니다. 그런 다음 테스터는 자체 테스트 프로세스를 계속합니다. 이것이 처음 사용하는 경우 자체 테스트 (트랜지스터 테스터는 처음부터 직접 조립 됨), 테스터는 곧 프롬프트 문자열 "1-| |-3 > 100nf", 교정의 마지막 작업에는 핀 1 과 핀 3 에 연결된 100nF 와 20 & 마이크로 사이의 용량을 가진 커패시터가 필요합니다. 이 텍스트가 표시되기 전에가 아니라 커패시터를 연결해야합니다. 이 커패시터로 아날로그 비교기의 오프셋 전압은 용량 값의보다 나은 측정을 위해 보상 될 것입니다.










특별 사용 힌트: 일반적으로 테스터는 시작할 때마다 배터리 전압을 보여줍니다. 전압이 제한 이하로 떨어지면 배터리 전압 뒤에 경고가 표시됩니다. 충전식 9V 배터리를 사용하는 경우 가능한 빨리 배터리를 교체하거나 재충전해야 합니다. 측정 된 공급 전압은 "VCC = x.xxV" 로 1 초 동안 표시 행 2 에 표시됩니다. 측정 전에 축전기를 방전해야 한다는 것은 충분히 반복될 수 없습니다. 그렇지 않으면 시작 버튼을 누르기 전에 테스터가 손상 될 수 있습니다. 조립된 상태에서 부품을 측정하려는 경우 장비는 전원 공급원에서 항상 분리되어야 합니다. 또한 장비에 잔류 전압이 없는지 확인해야합니다. 모든 전자 장비에는 커패시터가 있습니다! 작은 저항 값을 측정하려고하면 플러그 커넥터와 케이블의 저항을 염두에 두어야합니다. 플러그 커넥터의 품질과 상태가 중요하며 측정에 사용되는 케이블의 저항도 중요합니다. 축전기의 ESR 측정에도 동일한 효과가 있습니다. 연결 케이블이 불량하면 0.02ohm 의 ESR 값이 0.61ohm 까지 커질 수 있습니다. 측정 결과의 정확도가 매우 높을 것으로 기대해서는 안됩니다. 특히 ESR 측정 및 인덕턴스 측정 결과는 정확하지 않습니다.















문제가있는 구성 요소: 측정 결과를 해석하여 트랜지스터 테스터의 회로는 소형 신호 반도체 용으로 설계되었습니다. 정상적인 측정 조건에서 측정 전류는 약 6 mA 에 도달할 수 있습니다. 파워 반도체는 접합 용량값의 확인이나 측정과 함께 잔류 전류의 이유에 의해 트러블을 일으키는 경우가 많습니다. 테스터는 종종 전력 사이리스터 또는 Triacs에 충분한 점화 전류 또는 유지 전류를 전달할 수 없습니다. 따라서 사이리스터는 NPN 트랜지스터 또는 다이오드로 감지 될 수 있습니다. 또한 사이리스터 또는 트라이아시스가 알려지지 않은 것으로 감지되는 것도 가능합니다. 또 다른 문제는 저항이 통합 된 반도체를 식별하는 것입니다. 그래서 BU508D 트랜지스터의 베이스 에미 터 다이오드 병렬 연결된 내부 42ohm 저항 때문 감지할 수 없습니다. 따라서 트랜지스터 기능 테스트할 수 없습니다. 감지 문제는 전원 Darlington 트랜지스터에서도 제공됩니다. 우리는 종종 내부베이스 이미 터 저항을 찾을 수 있기 때문에 소형 측정 전류로 구성 요소를 식별하기가 어렵습니다.










PNP 및 NPN 트랜지스터 측정: 정상적인 측정을 위해 트랜지스터의 세 핀은 트랜지스터 테스터의 측정 입력에 임의의 순서로 연결됩니다. RPEWS를 푸시 한 후 테스터는 행 1 유형 (NPN 또는 PNP), 컬렉터-이미터 경로의 가능한 통합 보호 다이오드 및 핀 순서를 보여줍니다. 다이오드 기호가 올바른 극성으로 표시됩니다. 행 2 는 현재 증폭 계수 (hfe =...) 와 기본-이미 터 임계 전압을 표시합니다. 테스터는 공통 이미 터와 공통 수집기 회로 (이미 터 추종자) 의 두 가지 회로로 증폭 계수를 측정 할 수 있습니다. 더 높은 결과만 LCD에 표시됩니다. 게르마늄 트랜지스터를 사용하면 전류가 적은 염기를 갖는 콜렉터 차단 전류 ICEO 또는 이미 터 레벨에 대한 기본 홀드를 갖는 콜렉터 잔류 전류 ICES가 측정됩니다









JFET와 D-MOS 트랜지스터의 측정: JFET 타입의 구조는 대칭이기 때문에, 이 트랜지스터의 Source 와 Dain 을 구분할 수 없습니다. 일반적으로이 트랜지스터의 매개 변수 중 하나는 소스와 동일한 레벨의 게이트가있는 트랜지스터의 전류입니다. 이 전류는 종종 전류보다 높으며 680ohm 저항이있는 트랜지스터 테스터의 측정 회로로 도달 할 수 있습니다. 이러한 이유로 680ohm 저항은 소스에 연결됩니다. 따라서 게이트는 전류의 증가로 음의 바이어스 전압을 얻습니다. 테스터는이 회로의 소스 전류와 게이트의 바이어스 전압을보고합니다. 따라서 다양한 모델이 다를 수 있습니다. D-MOS 트랜지스터 (고갈 유형) 는 동일한 방법으로 측정됩니다. 당신은 향상된 MOS 트랜지스터 (P-E-MOS 또는 N-E-MOS), 게이트 임계 전압 (Vth) 의 측정은 게이트 용량 값이 거의 없기 때문에 더 어렵다는 것을 알아야합니다. 게이트/소스에 평행 한 nF 값으로 커패시터를 연결하면 더 나은 전압 값을 얻을 수 있습니다. 게이트 임계 전압은 P-E-MOS 경우 약 3.5mA, N-E-MOS 경우 약 4mA 의 드레인 전류로 확인됩니다












기능 메뉴 설명: 1. 스위치 끄기이 기능을 입력하면 테스터가 즉시 종료됩니다. 2. 트랜지스터 테스트, 그것은 또한 기본 기능입니다 스위치 켜기. 3. 주파수의 주파수 측정, 25kHz 미만의 주파수의 경우 일반 측정 다음에 기간 시간이 측정됩니다. 이 추가 측정은 정상 주파수 측정 후에만 수행됩니다. 4.f-발전기 신호 생성, 이 기능은 정방파를 출력 할 수 있습니다. 선택할 수있는 다양한 주파수. 5. 10 비트 PWM 기능 "10 비트 PWM" (펄스 폭 변조) 은 핀 TP2 에서 선택 가능한 펄스 폭으로 고정 주파수 (7812.5Hz) 를 생성합니다. 짧은 키 (< 0.5 s) 를 누르면 펄스 폭이 1% 증가하고 키를 길게 누르면 펄스 폭이 10% 증가합니다. 99% 오버 스텝되면 결과에서 100% 뺍니다. 이 기능은 매우 긴 키 (> 1.3 s) 를 눌러 종료 할 수 있습니다. 6. C + ESR @ TP1:3 추가 기능 "C + ESR @ TP1:3" 은 ESR (등가 직렬 저항) 을 사용하여 독립형 용량 측정을 선택합니다. 테스트 핀 TP1 및 TP3 에서 측정 2 & 마이크로; 최대 50mF 의 용량을 측정 할 수 있습니다. 측정 전압은 약 300mV 에 불과하기 때문에 대부분의 경우 커패시터는 이전 분해없이 "회로에서" 측정 할 수 있습니다. 일련의 측정은 RPEWS를 길게 눌러 완료 할 수 있습니다. 7.Selftest 메뉴 기능 "Selftest" 를 사용하면 보정 기능이있는 완전한자가 테스트가 수행됩니다. 이를 통해 모든 테스트 기능 T1 ~ T7 을 호출하고 외부 커패시터를 사용한 보정도 매번 수행됩니다. 8. 전압 전압 측정, 10:1(180K:20K) 전압 분할이 연결되어 있기 때문에 최대 외부 전압은 50V 가 될 수 있습니다. 측정은 RPEWS의 연속 회전에 의해 종료 될 수도 있습니다. 9. 데이터 표시 기능 "데이터 표시" 는 소프트웨어의 버전 번호 외에 교정 데이터를 표시합니다. 이들은 핀 조합 1:3, 2:3 및 1:2 제로 저항 (R0) 입니다. 또한 5V 측 (RiHi) 및 0V 측 (RiLo) 에 대한 포트 출력의 저항이 표시됩니다. 0 용량 값 (C0) 은 모든 핀 조합 (1:3, 2:3,1:2 및 3:1, 3:2 2:1) 에도 표시됩니다. 마지막으로 비교기 (REF C) 및 기준 전압 (REF R) 에 대한 보정 값도 표시됩니다. 모든 페이지는 15 초 동안 표시되지만키를 누르거나 회전식 인코더를 우회전하여 다음 페이지를 선택하십시오. 로터리 인코더를 왼쪽으로 돌리면 마지막 페이지의 출력을 반복하거나 이전 페이지로 돌아갈 수 있습니다. 10. FrontColor 이 함수는 글꼴의 색상을 변경할 수 있습니다. 16bit 색상은 RGB(565) 형식으로 인코딩되며 빨간색 최대 = 31, 녹색 최대 = 63, 파란색 최대 = 각각 31. 함수에서 짧은 시간 누르면 변경할 기본 색상을 색인화하고 왼쪽으로 돌리면 값을 낮추고 오른쪽으로 돌리면 값을 높일 수 있습니다. 오래 누르면 결과가 저장되고 기능이 종료됩니다. FrontColor와 백컬러는 같을 수 없습니다. 이 경우 LCD는 아무 것도 보여주지 않습니다. 이 경우 Selftest를 수행해야합니다. Selftest를 입력하는 방법은 페이지 2 에 대한 설명입니다. Selftest는 등을 변경합니다.








































색상은 검정색으로, 글꼴 색상은 흰색으로 자동으로 표시됩니다. 셀프테스트가 끝나면. 색상을 수정할 수 있습니다.




11. BackColor 이 기능은 배경색을 변경한다는 점을 제외하면 FrontColor와 동일합니다. 12. 1-| |-3 이 기능은 직렬 수 있습니다 TP1 ,TP3 에서 커패시턴스 측정, 이 기능은 매우 작은 커패시터를 측정 할 수 있습니다. 오래 누르면 기능이 종료됩니다. 13. 1-3 이 기능은 직렬 수 있습니다 TP1 에서 저항 및 인덕턴스 측정, TP3, 오래 누르면 기능이 종료됩니다. 14.DS18B20 DS18B20 은 1 와이어 통신 프로토콜을 갖춘 디지털 온도계이며 TO-92 의 구성 요소 패키지로 인해 트랜지스터처럼 보이므로 트랜지스터 테스터에 들어갈 수 있습니다.

















이 기능을 입력하면 LCD의 행 2 에 문자열 "1 = GND 2 = DQ 3 = VDD" 가 표시됩니다. 그것은 테스터의 TP1 이 DS18B20 의 GND를 연결하는 것을 의미합니다. DS18B20 은 집적 회로이기 때문에 테스터는 DS18B20 의 핀 분포를 감지할 수 없습니다. 문자열에 따라 DS18B20 을 설치해야합니다. 테스터는 온도 사용 12bit 해상도를 읽고, 먼저 "변환 T"[44h] 명령을 시작하고, 그런 다음 시리즈는 "스크래치패드" 의 9 바이트와 "64 비트 레이저 ROM" 을 읽습니다. "SCRATCHPAD" 내에서 처음 2 바이트를 가져오고, 이 첫 2 바이트를 LCD의 3 행에서 읽을 수있는 온도 표시로 변환합니다.









예: 팔로우는 DS18B20 의 읽기입니다. S S 크래치패드: EC014B467FFF0C102A

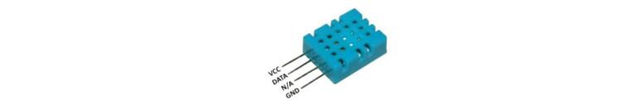

15.DHT11 DHT11 은 온도 측정 및 습도 측정 기능이있는 센서이며 정확도는 +-5% RH 및 +-2C 0 ~ 50C 의 온도를 측정하고 20 ~ 90% RH의 습도를 측정합니다.




이 기능을 입력하면 LCD의 행 2 에 문자열 "1 = GND 2 = DQ 3 = VDD" 가 표시됩니다. 그것은 테스터의 TP1 이 DHT11 의 GND를 연결하고, DHT11 의 "N/A" 핀이 떠 있거나 GND에 연결될 수 있음을 의미합니다. 테스터의 TP2 는 DHT11 의 데이터에 연결되고, 테스터의 TP3 는 DHT11 의 VCC에 연결됩니다. 테스터는 EHT11 의 핀 분포를 감지 할 수 없으며 위의 진술에 따라해야합니다. 올바르게 읽히면 온도는 3 행에 표시되고 습도는 4 행에 표시됩니다. RPEWS > 3s 를 길게 눌러이 기능을 종료 할 수 있습니다.






16.IR_decoder 디코더의 기능은 IR 수신기 모듈에 의해 달성됩니다. 다음 IR 수신기 모듈은 설계시 선택할 수 있습니다.





성공 디코드는 LCD의 row 4 - 8 에 나열되며, 여기서 행 4 는 IR 프로토콜 (TC9012 또는 uPD6121) 을 표시합니다. row5 및 row6 은 "사용자 코드 1" 및 "사용자 코드 2" 를 표시하고, 7 행은 데이터 및 Bitwise NOT 데이터 (~ 데이터) 를 표시합니다. Row8 은 4 바이트를 함께 표시합니다. 16 진수 시스템은 모든 숫자를 표시하는 데 사용됩니다




16.IR_Encoder 이 기능은 IR 리모트 컨트롤러의 시뮬레이션입니다. 사용자 입력과 연관된 테스터의 PWM 출력 인터페이스에서 IR LED 연결을 구동할 수 있습니다. 테스터는 약 6mA 전류만을 제공하기 때문에 제어 거리는 정사이즈 IR 리모콘보다 작습니다. LCD의 첫 번째 열에 ">" 가 표시되면이 기호는 회전식 인코더를 클릭하여 위 또는 아래로 이동하여 특정 항목을 선택할 수 있습니다. LCD의 Row2 는 선택 프로토콜이며, 위의 IR_Decoder와 마찬가지로 "TC9012" 및 "uPD6121" 이라는 두 가지 프로토콜이 있습니다. ">" 가 row2 에 나타날 때 노브를 회전시켜 변경할 수 있습니다. row3 및 row4 는 노브를 회전시켜 "사용자 코드 1" 및 "사용자 코드 2" 값을 변경합니다. 왼쪽 회전은 감소하고 오른쪽 회전은 값을 증가시킵니다. 노브를> 1S 와 <3S (>3S 가이 기능을 종료 함) 로 길게 누르면 예상 값에 빠르게 도달 할 수 있도록 0x10 만큼 값이 추가됩니다.











Row5 은 "데이터" 를 변경하고 "데이터" (~ 데이터) 의 Bitwise NOT는 테스터에 의해 자동으로 계산됩니다. Row6, "emit:" 는 전송을 시작하는 데 사용됩니다. ">" 를이 줄로 이동하고 노브를 돌리면 전송이 완료 될 때까지 "->" 가 곧 나타납니다. 이 기능은 16.IR_ 디코더와 "강하게" 상관 관계입니다. 디코더가 없으면 사용자 코드와 데이터의 값을 알 수 없습니다. 당신이 이미 전에 그들을 알지 못한다면. 다른 방법을 사용했습니다. "TC9012" 의 적외선 원격 제어 프로토콜은 제출시 TV에서 자주 사용됩니다. 제 생각에는 중국에서요. 17. C(uF)-보정 이 함수는 큰 커패시터 측정에 대한 보정 값을 설정합니다. 양수 값은 측정 결과를 줄입니다.









패키지 포함 사항


1 개 DIY 키트 테스터


배터리 클립 1 개


배터리를 포함하지 않음
